工控实操干货：电接点压力表原理、调校与故障排查全解

在化工、水务、暖通、液压工控现场，电接点压力表是性价比最高、应用最广的就地压力控制仪表。它无需配套变送器、无需供电模块，可直接实现压力高低报警、水泵启停、阀门联锁保护，是电气仪表工日常调试、维保的基础核心设备。很多现场常见的压力误报警、触点失灵、压力失控问题，本质都是对其原理不熟、调校不规范、故障排查不到位导致。今天就从实操角度，全面拆解电接点压力表的核心知识。

一、核心工作原理

电接点压力表是在普通弹簧管压力表的基础上，加装磁助式电接点控制机构改造而成，兼顾压力就地显示和电气开关控制双重功能，核心分为机械测压和电气触发两大模块。

机械测压部分和普通压力表完全一致：被测介质压力进入表内弹簧管，促使弹簧管产生弹性形变，通过内部齿轮传动机构放大微小位移，带动表盘黑色活动指针转动，精准显示实时介质压力。

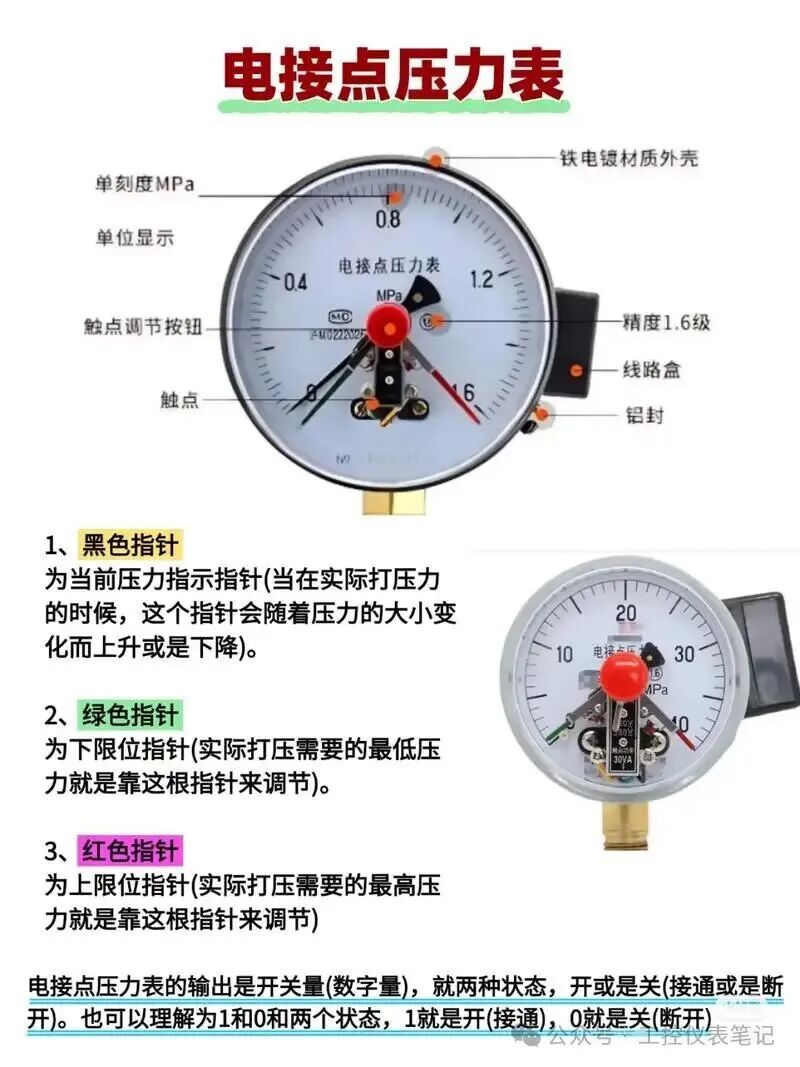

电气控制部分是其核心亮点：表盘配备红色上限设定针、绿色下限设定针，搭配带磁助结构的动静触点。常态下，活动指针随压力自由摆动，触点处于断开或悬浮状态，控制回路无动作。当介质压力升高触碰上限指针，或降低触碰下限指针时，磁助触点快速吸合/断开，触发外接控制回路，实现声光报警、启停设备、切断管路等联锁动作。

磁助结构是其耐用的关键，相比普通无磁触点，能有效减少电弧、降低接触电阻，避免轻微震动导致的虚接、误动作，适配大多数工业震动工况。

二、现场标准调校方法

电接点压力表的调校无需专业精密设备，全靠现场实操，核心是零点校验+上下限精准设定+动作测试，三步即可完成标准化调校。

第一步，零点校验。设备停机泄压后，观察表盘黑色指针是否精准对准零刻度。若存在偏差，打开表壳，微调内部指针固定螺钉，校正零点位置，避免基础读数偏差导致联锁阈值不准，这是很多新手容易忽略的细节。

第二步，上下限阈值设定。根据工艺参数需求，用专用调节钥匙分别调整表盘红、绿设定针。绿色为压力下限，多用于低压补压、故障报警；红色为压力上限，多用于超压停机、高压保护。设定时需避开工艺常用压力区间，预留合理缓冲区间，防止压力小幅波动频繁触发开关。

第三步，动态动作测试。缓慢对管路加压、泄压，模拟设备运行工况，全程观察指针触点动作。重点检查压力达设定值时，触点是否瞬时可靠吸合，压力偏离阈值后是否及时断开，同时测试外接报警、启停设备是否同步响应。若动作滞后、卡顿，需微调触点间隙，确保联锁灵敏有效。
