音叉液位开关:原理拆解+现场全故障排查,仪表运维直接照搬

时间:2026-06-05作者:佚名

在化工、水处理、电厂、制药等工控现场,液位高低报警、泵启停联锁、料位限位保护是最基础也最关键的自控环节。对比浮球开关易卡滞、电容开关易受介质介电常数干扰、超声波开关存在盲区的短板,音叉液位开关凭借免校准、适应性强、抗干扰能力强、几乎免维护的优势,成为现场物位限位检测的首选仪表。

很多一线仪表工日常每天都在接触音叉开关,但大部分人只懂接线换表,不懂底层振动原理;遇到误报警、无信号、指示灯异常等故障,只会直接更换仪表,既增加运维成本,又耽误生产进度。

一、音叉液位开关核心工作原理(通俗拆解,一看就懂)

音叉开关外形酷似乐器音叉,核心依靠压电晶体共振原理工作,没有机械转动部件,这也是它故障率远低于浮球、挡板开关的核心原因,整体分为振动激励、频率检测、信号输出三大模块。

1. 内部核心硬件组成

整台仪表分为三大部分:前端检测叉体、中间压电陶瓷驱动与检测组件、后端电路板信号处理单元。其中压电陶瓷是仪表的心脏,分为发射压电片和接收压电片,二者相互配合完成振动与信号采集。

2. 完整工作流程

1. 无介质状态(气相环境)

电路板驱动发射压电片工作,带动音叉叉体以1200Hz左右的固有频率持续高频振动,此时叉体振动阻力极小,接收压电片检测到稳定的共振频率,电路板判定液位未到达检测点,输出对应开关量信号(常开/常闭可自主设置)。

2. 介质浸没状态(液相/粉料环境)

当液位上升淹没叉体,液体、粉料会给叉体带来阻尼阻力,直接抑制叉体振动,振动频率和振幅同步大幅下降。内部检测电路实时捕捉频率变化,一旦频率差值达到设定阈值,立刻翻转输出开关信号,触发高低液位报警、联锁停泵/启泵。

简单总结:空气里自由振动,碰介质振动受阻,频率一变,信号就切换。

3. 关键补充:故障安全模式(现场最容易踩坑的知识点)

绝大多数工业音叉开关自带Fail-safe故障安全模式,分为高位保护和低位保护两种:

- 高位保护:用于防溢流,液位到点动作,失电时强制报警;

- 低位保护:用于防泵空转,液位低于检测点动作,失电时保持常开。

很多现场联锁逻辑出错,不是仪表坏了,而是故障安全模式和工艺需求不匹配,这一点也是新手仪表工最容易忽略的细节。

4. 仪表优势(适配现场工况)

无机械活动部件,不怕介质粘稠、轻微结垢、气泡干扰;无需现场标定,通电即可使用;可适配液体、颗粒粉料、泡沫介质,耐高温高压,完全适配储罐、反应釜、管道等绝大多数工业场景。

二、现场六大常见故障、根源分析+一步到位解决方法

结合多年工控现场仪表运维经验,整理出音叉开关最高发的6类故障,每一类都标注故障现象、真实故障根源、现场实操处理步骤,无需拆机检测,现场快速排查。

故障1:液位已经淹没叉体,仪表无输出信号,联锁不动作

故障现象:工艺液位明显达标,仪表指示灯无变化,DCS/PLC无开关量反馈,联锁无法触发。

核心根源:

1. 接线错误:二线制/三线制接线混淆,电源正负极接反,无供电;

2. 模式设置错误:高低液位模式拨码开关调反,检测逻辑完全颠倒;

3. 叉体粘附厚重介质:高粘度油污、浆料结块包裹叉体,日常一直处于阻尼状态,介质再次浸没无频率变化。

现场解决步骤:

第一步,万用表测量仪表供电电压,确认24V DC供电正常,核对二线制无源触点、三线制NPN/PNP输出接线规范;

第二步,打开仪表后盖,查看拨码开关,对照工艺需求切换高低位模式;

第三步,停机清理叉体表面顽固结块,清理后通电测试即可恢复正常。

故障2:空罐无介质,仪表一直报警,误触发联锁

故障现象:储罐放空,叉体完全处于空气中,仪表持续输出报警信号,泵无故启停,生产频繁波动。

核心根源:

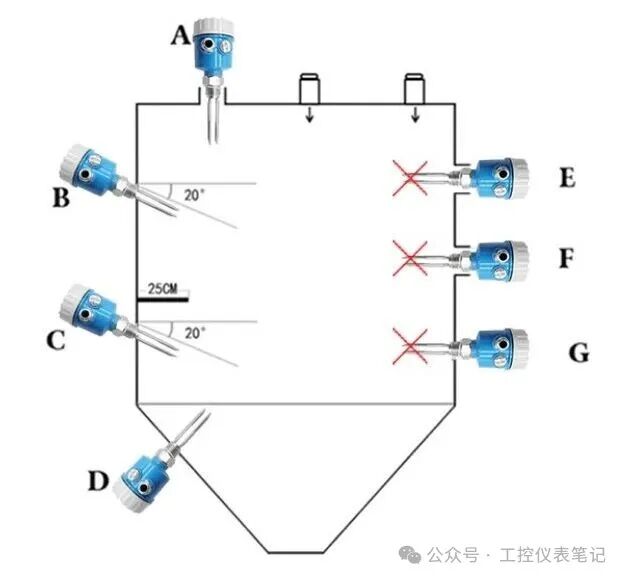

1. 安装位置不合理:叉体靠近罐壁、进料口,罐内气流、物料冲击一直阻碍叉体振动,模拟介质浸没状态;
