射频导纳料位计:原理+现场故障全排查,仪表人收藏即可

时间:2026-06-05作者:佚名

在电厂灰库、化工反应釜、建材粉料仓、污水调节池等工业现场,点位料位开关是自控系统最基础的联锁仪表。

很多仪表师傅都踩过普通电容料位计的坑:探头粘一层粉尘、浆料,空仓也一直报警;物料明明排空,开关依旧保持有料信号,频繁误联锁导致上料系统停机、生产中断,每周都要人工清理探头,运维工作量极大。

而射频导纳料位计,就是专门解决电容开关挂料误报痛点的升级款仪表,也是目前潮湿粉料、粘稠介质、高粉尘工况下,替代阻旋、普通电容开关的最优选择。

不同于雷达、超声波需要精准测距,射频导纳只做点位开关报警,无机械转动部件、不惧粉尘蒸汽、耐高温高压、维护量极低,广泛用于高低料位报警、管道堵料联锁。

今天抛开晦涩书本公式,结合上千次现场检修经验,从通俗易懂工作原理、一线高频故障分步排查、运维选型总结三大板块,完整拆解这款仪表,全程干货无空话,看完直接搞定所有现场问题。

一、通俗读懂射频导纳工作原理(看懂就懂90%故障根源)

首先明确:射频导纳是电容料位计的升级版本,不是全新检测原理,二者最大区别就是:射频导纳多了屏蔽抗挂料电路,彻底解决探头粘料误报警难题。

1. 基础检测逻辑

仪表分为主机电路板、中心检测探头、屏蔽层、仓壁接地端四个核心部分,主机持续发出高频射频信号,实时检测回路内电容、电阻、电抗综合导纳值,而非普通电容只检测单一电容变化。

- 空仓状态:探头周围全部是空气,介质导电率极低,回路导纳值小,仪表输出空料信号;

- 物料接触探头:物料包裹中心探头,回路导纳值瞬间变大,仪表识别料位到位,输出有料开关信号,触发联锁停机/报警。

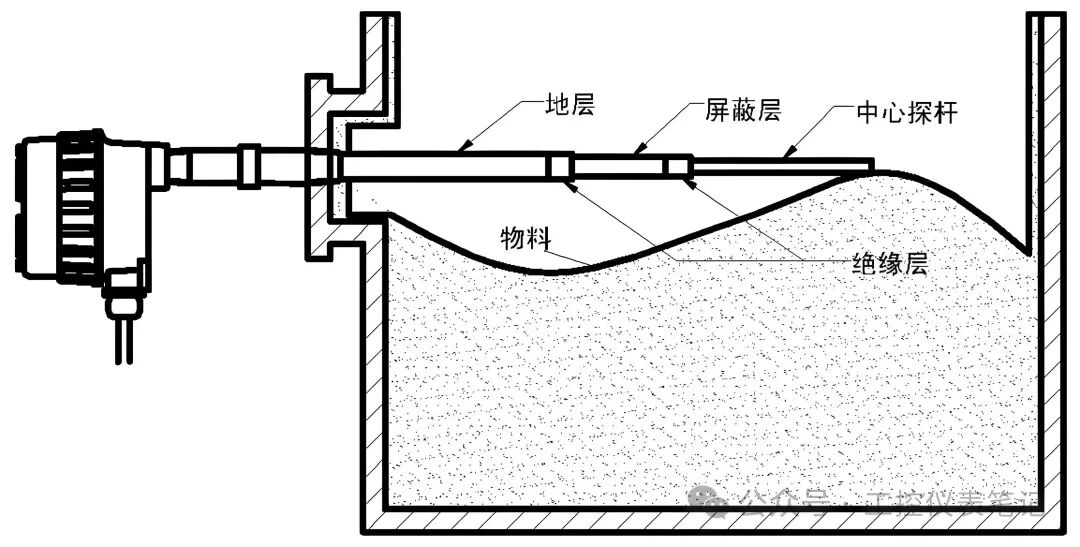

2. 核心黑科技:屏蔽层抗挂料原理(重中之重)

这也是射频导纳碾压普通电容开关的关键:

现场探头难免附着一层薄薄挂料、水膜、粘料,普通电容开关会直接把这层挂料当成真实物料,直接误报警。

而射频导纳探头自带同轴屏蔽层,屏蔽层与中心探头同步等电位,自动忽略探头表面薄层挂料,只识别完全包裹探头的真实物料。

简单直白总结:

薄层粘料=忽略不计,真实接触物料=精准报警,完美解决行业通病。

3. 现场两种安装形式

1. 杆式探头:常规料仓、反应釜侧装,适配大多数粉料、液体介质,安装简单,不易变形;

2. 缆式探头:超高料仓、锥底料仓顶装,可自由下垂,适配深仓料位检测。

4. 适配工况(选型直接照抄)

✅ 推荐使用:潮湿粉煤灰、湿粉料、粘稠浆料、带水汽料仓、高温粉尘仓、容易挂料的所有工况

❌ 没必要使用:极度干燥无粉尘、无粘料洁净料仓,普通电容开关完全够用,节省成本

二、现场6大高频故障+一步步实操排查(一线原汁原味,直接上手)

所有故障均来自电厂、化工、建材现场真实检修案例,不讲理论废话,只讲排查步骤,不用返厂、不用盲目换仪表。

故障1:空仓无物料,仪表一直报警(现场最高发故障)

真实故障原因

很多师傅以为仪表坏了,其实90%是接线和校准问题:

1. 屏蔽线错误接地:射频导纳屏蔽层严禁接地,现场电工习惯性接地,直接导致屏蔽功能失效,薄层挂料直接触发报警;

2. 长期运行后参数漂移,空仓基准值偏移;

3. 探头绝缘护套破损,水汽进入导致信号紊乱。

分步排查步骤

1. 检查接线:屏蔽线只接仪表端子,绝对不接大地、不接仓壁,纠正错误接线,80%故障直接恢复;

2. 断电清理探头表面厚层结块物料,薄层浮料无需清理,仪表可自动屏蔽;

3. 重新做空仓标定,清空原始基准参数;

4. 以上操作无效,检查探头绝缘层,破损直接更换探头即可。

故障2:物料完全淹没探头,仪表无任何报警信号

故障原因

1. 仪表触发灵敏度设置过高,物料接触后导纳变化达不到报警阈值;

2. 探头安装位置不合理,物料无法完全包裹检测区域;
