压力开关原理、故障分析与现场应用详解
|
在化工、电力、冶金等工业生产现场，压力是监控设备运行状态、保障工艺安全的核心参数之一。压力开关作为纯机械式安全保护类仪表，无需转换信号、无需供电，凭借稳定性强、响应迅速、适配工况广等特点，广泛应用于管道、容器、泵体、压缩机等设备的压力超限报警、联锁保护场景。不同于压力变送器侧重连续信号远传，压力开关主打点位控制与安全联锁，是工控现场不可或缺的基础仪表。本文结合一线实操经验，从工作原理、结构构成、常见故障及排查方法逐一讲解，帮助仪表、电气从业人员吃透压力开关相关知识。 一、压力开关工作原理与基础结构 （一）核心工作原理 压力开关本质是压力触发式机械触点开关，核心逻辑为：介质压力作用于感应元件，当压力达到预先设定的动作值时，机械结构发生位移，推动内部触点完成通断切换，进而输出开关量信号，触发声光报警、设备停机、阀门动作等联锁功能。

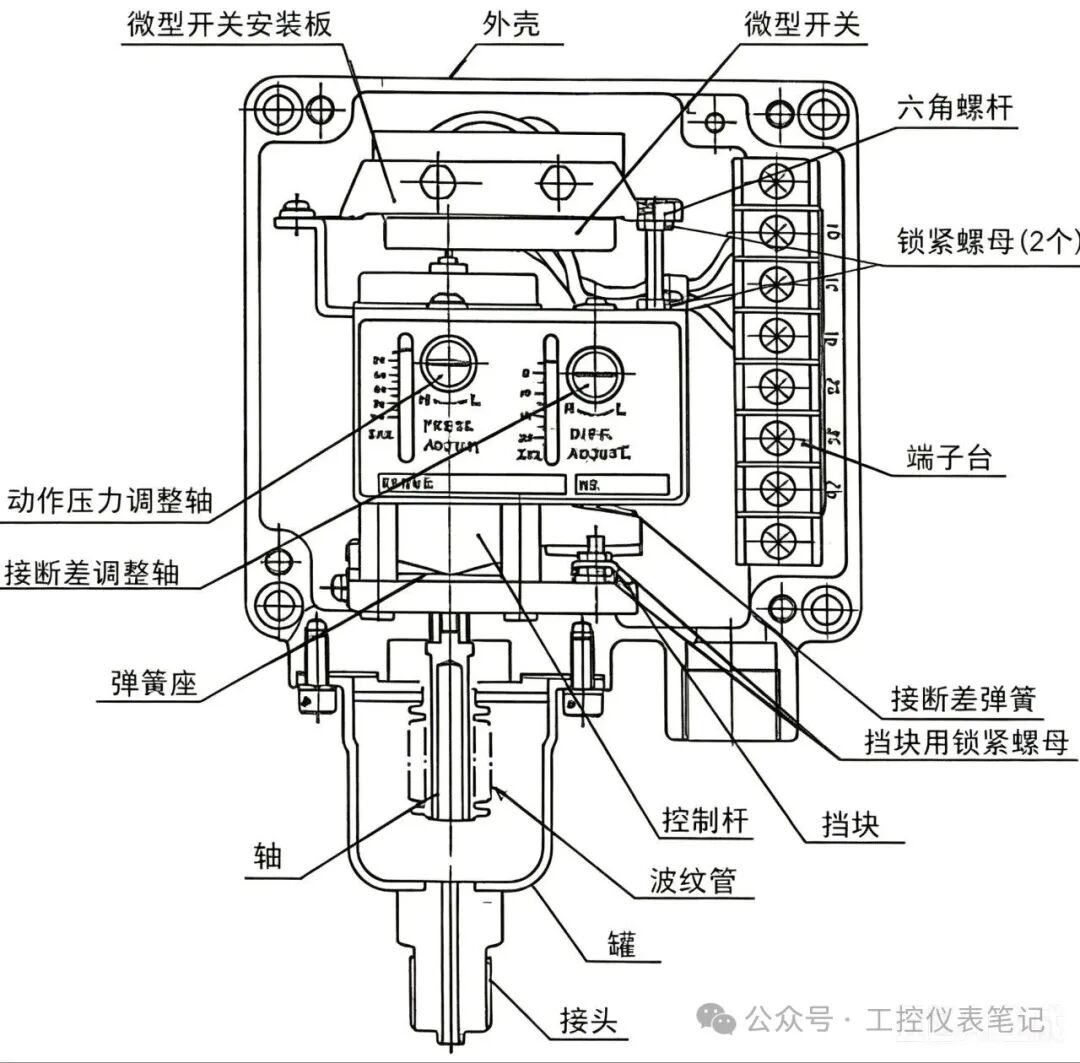

按照动作形式划分，工业常用压力开关分为常开型与常闭型两类。常态下，常开触点处于断开状态，压力达到设定值后触点闭合；常闭触点常态保持接通，压力超标后触点断开。现场接线时需根据控制系统逻辑区分选型，这也是新手上路最容易出错的环节。 其整体动作流程可分为三步：第一，工艺介质（气体、液体）通过引压接口进入压力开关内腔，压力均匀作用在感应膜片、波纹管或弹簧管等承压元件表面；第二，承压元件受压力作用产生弹性形变，压力越大，形变量越大；第三，当形变量累积到临界值，克服内部弹簧预紧力，推动传动机构拨动微动开关，实现电路通断。当介质压力回落至复位值以下，承压元件回弹，触点恢复原始状态，完成一次完整动作循环。 多数工业压力开关具备回差（压差） 特性，也就是动作压力与复位压力存在固定差值。该设计是为了避免介质压力在设定值附近小幅波动时，触点频繁通断造成电弧烧蚀、设备频繁启停，有效延长仪表与后端电气设备使用寿命，属于正常设计而非故障。 （二）主要内部结构 结合现场通用机械式压力开关，内部核心部件共分为五大模块，各部件分工明确，也是后续故障判断的主要依据。 1. 引压接口与承压元件 引压接口用于连接引压管，接入被测介质，常见螺纹规格有G1/4、M20×1.5等。承压元件是压力感应核心，低压工况多采用橡胶/金属膜片，中高压工况选用不锈钢波纹管或弹簧管，材质会根据介质腐蚀性、温度针对性选配，腐蚀、老化、破损都会直接导致仪表失效。 2. 调节弹簧与调节螺杆 调节弹簧是压力定值的关键部件，通过外部调节螺杆改变弹簧预压缩量，即可调整压力开关动作值。顺时针旋转螺杆，弹簧预紧力增大，需要更高压力才能触发动作；逆时针旋转，预紧力减小，动作压力随之降低。正规压力开关外部会标注调节刻度，方便现场人员快速整定。 3. 传动杠杆机构 起到力的传递与放大作用，将承压元件微小的形变转化为足以拨动触点的机械位移。该部件多为金属冲压件，长期振动、磨损、卡涩是主要问题点。 4. 微动开关组件 电气信号输出单元，包含静触点、动触点、弹片。机械传动结构接触弹片后，触点快速吸合或断开，输出无源开关信号。触点材质一般为银合金，导电性好，但长期带负荷通断易出现烧蚀、氧化。 5. 外壳与密封组件 工业现场多为铸铝、不锈钢防爆外壳，内部搭配密封圈、密封垫，作用是防尘、防水、防爆，同时保护内部精密机械结构。密封失效会导致水汽、粉尘进入内部，引发机构卡滞、触点短路等问题。 （三）现场典型应用场景 压力开关不参与压力连续监测，全部服务于安全保护与联锁控制。在水泵、油泵设备上，低压压力开关用于油压过低联锁停机，防止设备缺油磨损；在压力容器、储气管道上，高压压力开关做超压报警、紧急泄压联锁；在液压、气动控制系统中，用于压力达标确认，保障工序正常启动。在防爆区域、无外接电源的就地控制点位，压力开关的使用频率远高于电子类仪表。 二、压力开关常见故障、原因分析与现场排查处理 结合多年现场检修经验，压力开关故障主要集中在动作异常、信号失效、整定不准、外部渗漏四大类，下面逐一梳理故障现象、根因、排查步骤与解决办法，全部为一线实操内容，可直接用于现场检修。 （一）故障一：压力达到设定值，开关不动作，无报警、无联锁 这是现场最高发故障，直观表现为工艺压力明显超过动作值，但控制系统始终收不到开关信号，联锁、报警功能完全失效，存在极大安全隐患。 1. 主要原因 第一，引压管路故障。引压管堵塞、阀门未打开、引压管弯折堵死，介质压力无法正常传递到压力开关内部，承压元件感受不到压力变化，自然不会动作。这种情况在粘稠介质、含杂质污水、油品管路中尤为常见。 第二，内部机械机构卡涩。长期使用后，粉尘、油污进入壳体内部，导致传动杠杆、弹簧活动部位卡滞；调节螺杆锈死，弹簧失去弹性，形变受阻。设备长期高频振动，也会造成传动部件错位、卡死。 第三，动作压力整定值过高。现场人员误操作，将调节螺杆调至极限位置，动作压力远超设备实际最高工作压力，正常工况下永远无法触发。 第四，承压元件破损失效。膜片、波纹管老化开裂、击穿，介质压力直接泄压，承压元件无法产生有效形变。 2. 排查与处理 第一步优先检查外部引压系统。关闭前后阀门，对引压管路进行排污、吹扫，疏通堵塞管路，确认取压阀处于全开状态；检查引压管有无压扁、断裂、渗漏。 第二步核对压力整定值。对照设备工艺参数，重新整定动作压力，边加压边测试，确认定值符合设计要求。 第三步外部排查无问题后，解体检查内部结构。清理传动机构、弹簧表面的油污与杂质，对锈蚀部位做除锈润滑；若发现膜片、波纹管开裂，直接更换同规格承压元件。机构严重变形、弹簧疲劳失效时，建议整体更换压力开关。 （二）故障二：压力未达到设定值，开关提前动作，误报警、误联锁 该故障会造成设备无故停机、系统频繁报警，打乱正常生产秩序，也是运维重点处理问题。 1. 主要原因 第一，压力整定值偏低。人为误调节，弹簧预紧力过小，轻微压力变化就触发动作。 第二，内部弹簧疲劳、弹力衰减。弹簧长期处于压缩状态，出现塑性变形，预紧力不足，临界动作压力下降。 |
