电接点水位计：工作原理、现场高频故障及全套排查方案，仪表工直接收藏

在电厂锅炉、化工蒸汽储罐、换热站等高温高压工况现场，电接点水位计是使用频次最高、稳定性最强、维护最简单的就地+远程水位监测仪表。相较于玻璃管水位计易炸裂、雷达液位计受蒸汽干扰、差压液位计需要引压管路排污的短板，电接点水位计凭借结构简单、无机械传动部件、测量不受介质压力温度影响、可直接输出开关量信号参与联锁保护等优势，成为锅炉汽包水位监测的核心仪表。

很多一线仪表工日常只负责巡检、更换电极，却不懂底层测量原理，遇到水位满水、缺水、指示不动、多点误报等故障时，只能盲目更换电极，无法从根源解决问题。本篇文章从实测工作原理、现场完整结构、八大高频故障分步排查、日常运维规范四大板块讲解，全程贴合现场实操，无空洞理论，看完彻底搞定电接点水位计所有运维问题。

一、电接点水位计核心工作原理（通俗讲解，零基础也能懂）

1. 基础测量逻辑

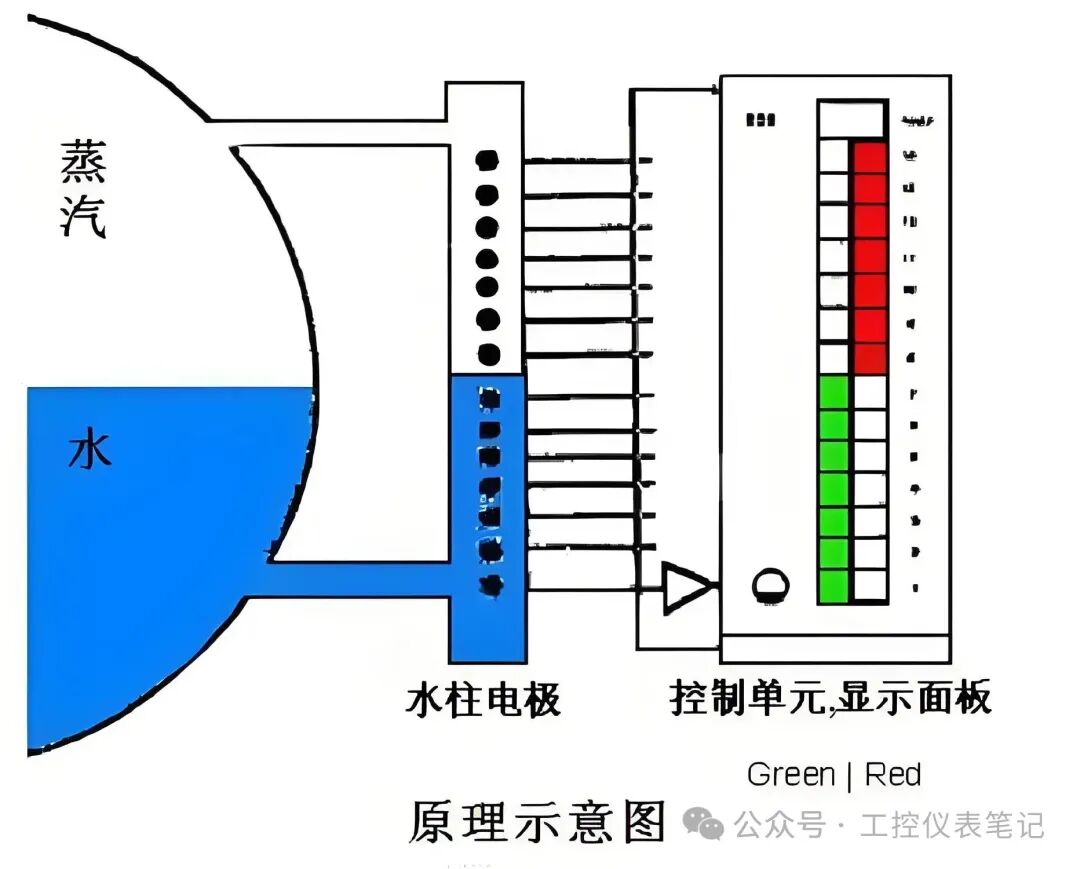

电接点水位计依托饱和蒸汽与炉水导电率差异实现水位测量，这也是它最核心的工作逻辑：

锅炉汽包内部，饱和蒸汽纯净干燥，导电率极低，近似绝缘体；炉水含有大量盐分、杂质，导电性能良好，属于导体。

水位计测量筒与锅炉汽包通过上下连通管相连，根据连通器原理，测量筒内部水位和汽包实际水位完全保持一致。测量筒内部垂直安装多根长短不一的不锈钢电极，电极外部做绝缘密封处理，电极一端接入二次显示仪表，另一端裸露在测量筒内部，接触筒内介质。

2. 完整工作流程

1. 电极接触蒸汽：电极处于蒸汽空间，介质不导电，电极与测量筒筒体之间回路断开，二次仪表对应水位指示灯不亮；

2. 电极接触炉水：电极浸入炉水，炉水导通电极与筒体，形成完整电流回路，二次仪表对应水位指示灯点亮；

3. 多点分段测量：长短电极按照高低水位依次排布，不同位置电极通断状态组合，就能实时区分高水位、正常水位、低水位、极限缺水四个档位，同时输出开关量信号，接入DCS系统参与高低水位联锁保护、报警跳闸。

3. 现场设备组成（现场对照一目了然）

整套电接点水位计分为三大部分：

① 一次测量筒：就地承压罐体，承接汽包汽水介质，所有电极集中安装位置；

② 电极组件：核心传感部件，分长、中、短电极，耐高温高压陶瓷绝缘密封，易损耗部件；

③ 二次显示仪表：控制柜内水位指示灯盘、信号转换模块，负责就地灯光显示+远传信号输出。

补充现场关键知识点：该仪表无需调校零点、量程，安装合格即可直接投用，这也是它相比其他液位仪表最大的优势；但唯一短板就是电极结垢、绝缘老化后会出现信号误报，也是现场故障高发点。

二、现场八大常见故障+分步排查+解决办法（一线仪表工刚需）

结合电厂、化工现场十年运维经验，整理现场最高发8类故障，每一类都标注故障现象、故障根源、一步步排查流程、现场处理方案，不用拆机试错，直接对照检修。

故障1：水位指示全程满水，所有指示灯常亮

故障现象：无论汽包实际水位高低，二次面板全部水位灯一直亮，DCS持续报高水位报警

故障根源：电极绝缘击穿、测量筒内壁水垢粘连所有电极、电极接线短路

排查步骤：

1. 断电后拆开测量筒接线端子，断开所有电极信号线；

2. 单独测量每一根电极对地绝缘电阻，正常绝缘电阻应大于20MΩ；若绝缘电阻趋近于0，说明电极陶瓷密封击穿，介质窜入接线端导致短路；

3. 若电极绝缘正常，打开测量筒排污阀排污，观察筒内是否结厚水垢，水垢会直接连通所有电极，造成虚假满水；

处理方案：损坏电极直接更换；测量筒整体高压清水冲洗除垢；整理二次柜接线，排除线路短接问题。

故障2：水位指示全程缺水，所有指示灯全部熄灭

故障现象：实际水位正常，仪表全程显示缺水，DCS持续报低水位联锁预警

故障根源：电极信号线全部断路、测量筒汽侧/水侧连通管堵塞、炉水导电率过低

排查步骤：
