电动调节阀工作原理、高发故障及现场精准排查方案

在化工、电厂、水处理、暖通等绝大多数工控自动化现场，电动调节阀是过程控制回路里用量最大、故障率最高、维护最频繁的终端执行设备。压力、温度、流量、液位四大工艺参数的闭环调节，最终都依靠电动调节阀改变介质流通截面积，精准控制管道内流体的流量、压力与温度，是自控系统名副其实的“手脚”。

很多现场仪表工日常巡检、检修调节阀时，大多只会简单更换模块、手动开关阀门，遇到调节滞后、阀门震荡、卡涩等复杂问题无从下手，本质是没有吃透其底层工作原理，故障排查只能盲目试错。

本文立足一线现场实操，不讲空洞理论，从工作原理拆解→现场高发故障+排查步骤→日常维护总结三大板块，完整梳理电动调节阀核心知识，看完直接可以用到日常检修工作中。全文干货无废话，适合仪表工程师、电气工程师收藏备用。

一、电动调节阀完整工作原理（通俗拆解，看懂内部信号流转逻辑）

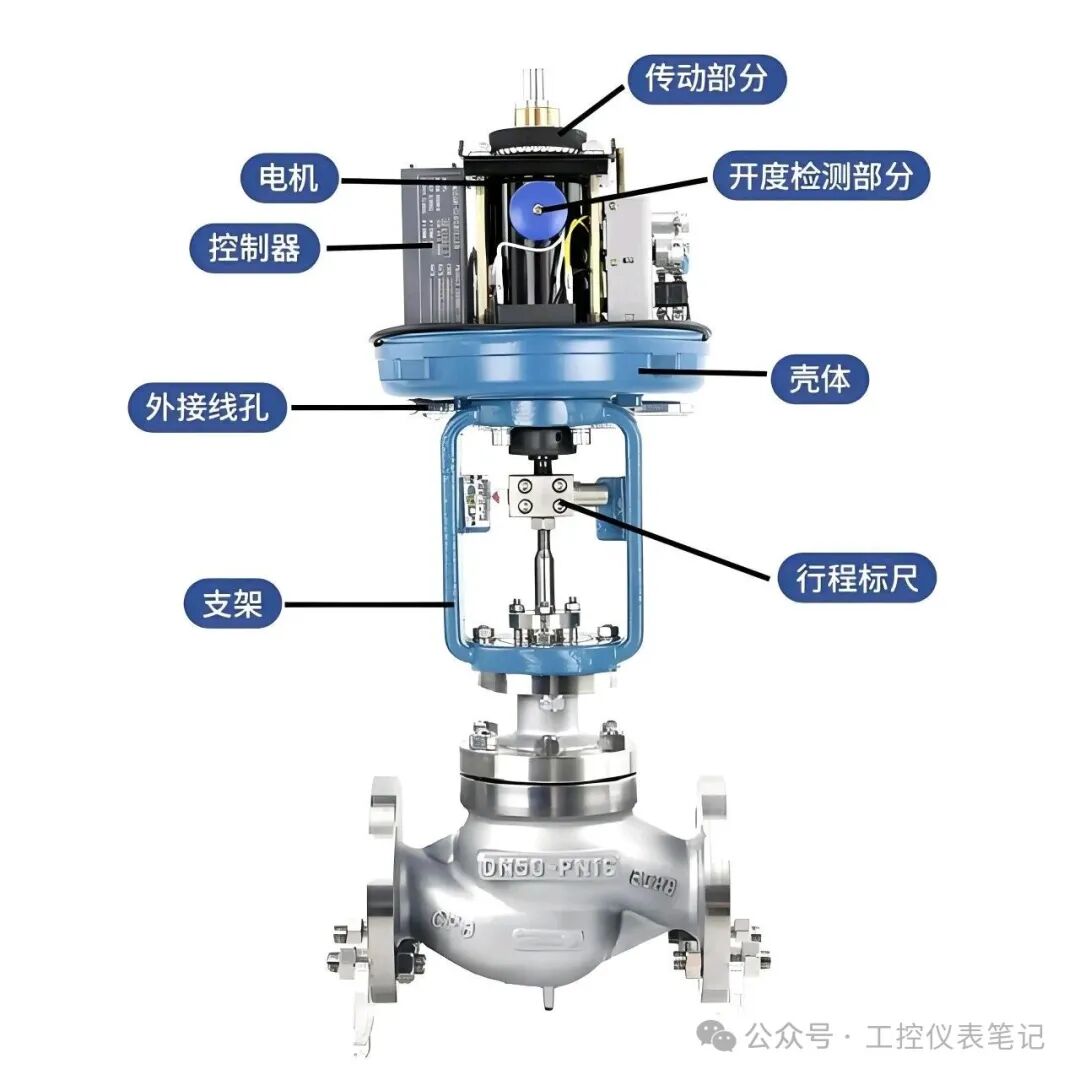

电动调节阀整体分为阀体执行机构、电动执行器、控制模块、反馈检测单元四大核心部分，整套设备接收PLC/DCS系统下发的4-20mA模拟量调节信号，完成阀门开度自动调节，全程分为信号接收、动力驱动、开度反馈、闭环修正四个步骤。

1. 信号接收环节

中控室DCS或者现场PLC控制器，根据现场温度、流量、液位变送器采集的实时工艺数据，经过PID运算后，输出4-20mA标准直流调节信号：4mA对应阀门全关，20mA对应阀门全开，12mA对应阀门50%中间开度。

2. 动力驱动执行环节

电动执行器内部包含伺服放大器、电机、减速齿轮箱、推力轴承。伺服放大器对比中控给定信号和阀门实际开度反馈信号，当两个信号存在差值时，伺服放大器输出驱动电压，控制正反转电机运转；电机经过多级减速齿轮降速增扭，把电机高速旋转运动，转化为阀杆的直线上下运动（直行程调节阀）或者旋转运动（角行程调节阀），带动阀芯移动，改变阀体流通面积。

3. 开度反馈闭环环节

阀门内部内置电位器或者霍尔开度传感器，会实时采集阀门当前实际开度，同步转换成4-20mA反馈信号回传给伺服放大器和中控系统。

4. 闭环修正环节

系统持续对比给定值和反馈值：若阀门实际开度小于设定开度，电机继续正向运转；达到设定开度后，两个信号差值归零，电机立即停止运转，阀门保持当前开度不动，形成完整闭环调节。

简单一句话总结原理：系统给指令→电机带动阀芯动作→传感器回传实际开度→系统自动修正偏差，最终实现工艺参数无偏差自动调节。

补充现场区分要点：现场常用直行程电动调节阀适配蒸汽、水、液体介质；角行程适配气体、大口径管道介质，二者控制原理一致，仅机械传动结构不同。

二、现场6大高发故障+分步排查方法（一线最常见，直接对照检修）

结合电厂、化工装置3年现场检修数据，电动调节阀90%的故障集中在信号异常、机械卡涩、执行器故障、调节震荡四大类，下面罗列现场最高发的6类故障，附带无需专业工具、仪表工直接上手的排查步骤，拒绝笼统排查话术。

故障1：中控下发信号，阀门完全无动作，就地手动开关正常

故障现象：DCS画面能看到开度指令变化，阀门一动不动；切换至就地手动模式，阀门开关正常，电机无卡顿。

故障根因：就地手动/自动切换开关损坏、控制信号线断线、伺服放大器烧毁、正负信号接反。

分步排查

1. 万用表测量控制柜端子：检测中控过来的4-20mA给定信号，若无信号，排查中控AO模块、中间接线端子、屏蔽线断线问题；

2. 信号正常的前提下，检查执行器就地手自动切换旋钮，很多现场人员巡检误碰旋钮切至手动，远程直接失效；

3. 测量伺服放大器输入输出电压，无驱动电压输出，直接更换伺服放大模块，该模块是易损件，潮湿环境下极易击穿。

故障2：阀门调节震荡，开度来回跳动，工艺参数持续波动

故障现象：阀门开度忽大忽小，不停来回摆动，管道流量、压力持续波动，自控回路无法稳定，手动模式下阀门运行正常。

故障根因：PID参数整定不合理、反馈电位器磨损接触不良、阀门填料压盖过紧、介质压力冲击阀芯。

分步排查

1. 优先排查硬件：拆开执行器接线盒，检查开度反馈电位器，电位器碳膜磨损是现场最常见原因，直接更换电位器即可解决；

2. 检查阀体填料：填料压盖压得过紧，阀杆摩擦力过大，电机克服阻力反复启停，产生震荡，适度松动填料压盖；

3. 硬件无问题后，联系自控工程师下调DCS系统PID比例系数，降低系统调节灵敏度，避免过度调节。

故障3：阀门开关到位后，电机仍持续运转，出现过力矩报警

故障现象：阀门已经全关/全开，电机不停机，执行器面板报过力矩故障，长时间运行会烧毁电机。
