热电偶冷端补偿到底有什么用?

时间:2026-06-05作者:佚名

做工业温度测控的同行都清楚,热电偶是化工、电力、冶金、暖通现场最常用的测温元件,凭借结构简单、耐高低温、适配恶劣工况的优势,包揽了工业绝大多数高温测温场景。

日常调试、巡检、维护中,我们频繁接触冷端补偿这个参数,PLC、温控仪表、温度采集模块都自带CJC冷端补偿功能。很多人只会默认开启、不懂底层逻辑,甚至认为这是可有可无的鸡肋功能。

但现场频繁出现的测温不准、数值漂移、低温高温偏差超差等问题,绝大多数根源都是冷端补偿失效、未开启或补偿异常。今天我们用通俗、落地的方式,彻底讲透热电偶冷端补偿的核心原理与实际作用,让大家从“会用”变成“懂用”。

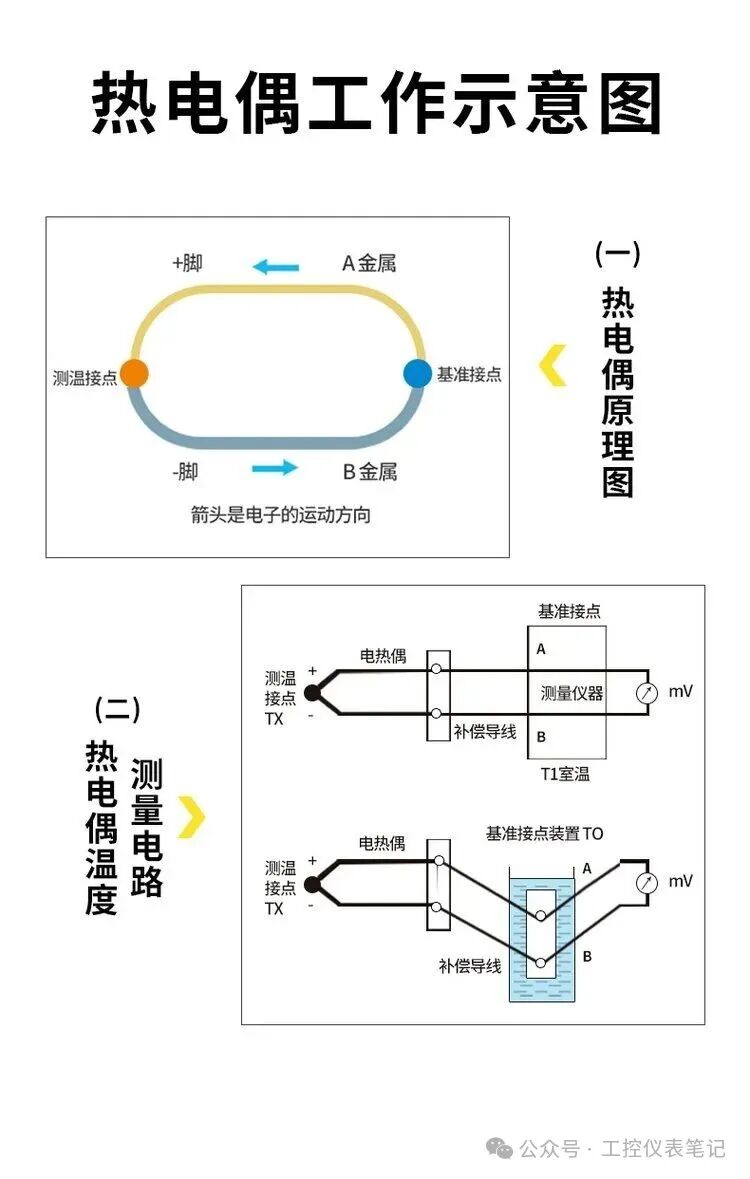

一、热电偶冷端补偿核心原理

想要搞懂冷端补偿,首先要跳出一个误区:热电偶测的不是绝对温度,是冷热两端的温度差值。

这里明确两个核心点位:插入设备、管道接触被测介质的一端是热端(测量端),仪表接线端子、补偿电缆终端的一端是冷端(参考端)。

工业所有热电偶分度表(K型、S型、E型等),全部统一一个基准条件:冷端温度恒定为0℃。在这个标准前提下,热电势和热端温度才能形成精准的一一对应关系,仪表才能通过电势换算出准确温度。

但现场工况永远达不到实验室标准。实际安装中,热电偶热端常年处于高温被测环境,冷端却留在机柜、接线盒、操作箱内,受室温、设备散热、环境通风影响,温度始终在-10℃~40℃之间波动,永远不可能稳定在0℃。

这就会出现致命误差:假设设备实际温度恒定200℃,冷端室温25℃且无补偿,热电偶输出的热电势,仅对应200℃与25℃的温差电势。仪表直接套用0℃基准分度表换算,最终显示温度会比实际温度偏低25℃。

更关键的是,室温不是固定值,昼夜温差、季节更替、机柜启停散热,都会让冷端温度持续变化。即便热端温度恒定,冷端波动也会导致输出电势变化,最终造成测温数值无规律漂移,严重影响工艺温控精度。

而冷端补偿的核心作用,就是抵消冷端非0℃的温度偏差。简单来说,就是仪表通过内置温度传感器,实时采集当前冷端环境温度,自动计算出冷端对应的补偿电势,叠加到原始测量电势上,还原出冷端0℃基准下的真实热电势,最终换算出精准的被测介质绝对温度。

现场常用的补偿方式分为两种,适配不同工况:
