一文详解塑壳断路器短路电流的正确选择方法
|
塑壳断路器作为低压配电系统中最核心的保护元件，其短路电流选择是否正确直接关系到整个系统的安全运行。选择过小会导致短路时断路器无法分断故障电流，引发爆炸、火灾等严重事故；选择过大则会造成不必要的成本浪费，甚至影响保护的灵敏性和选择性。本文将从核心参数解析、短路电流计算、选择原则到工程实例，全面讲解塑壳断路器短路电流的正确选择方法。

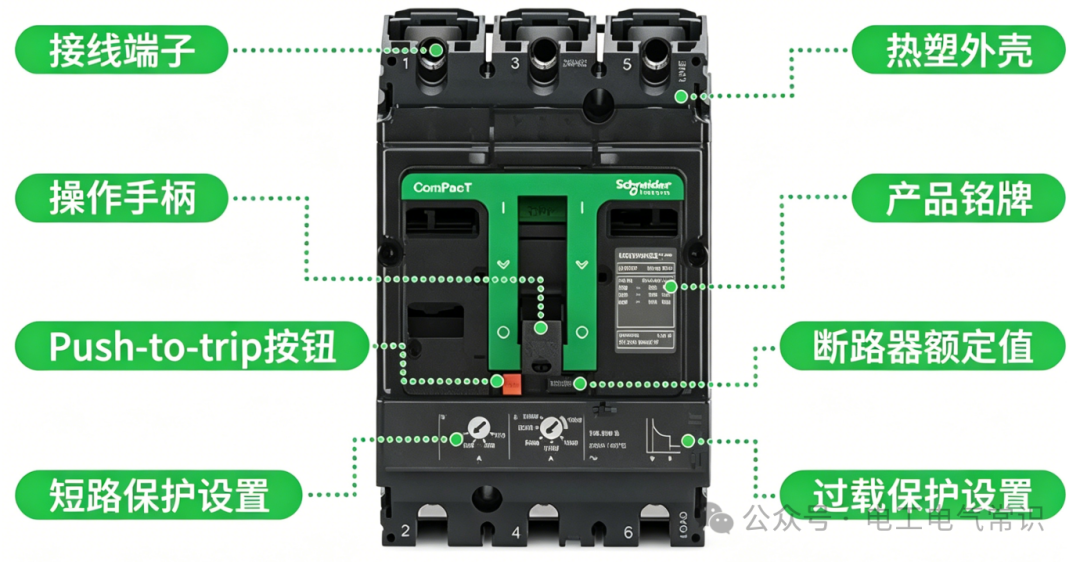

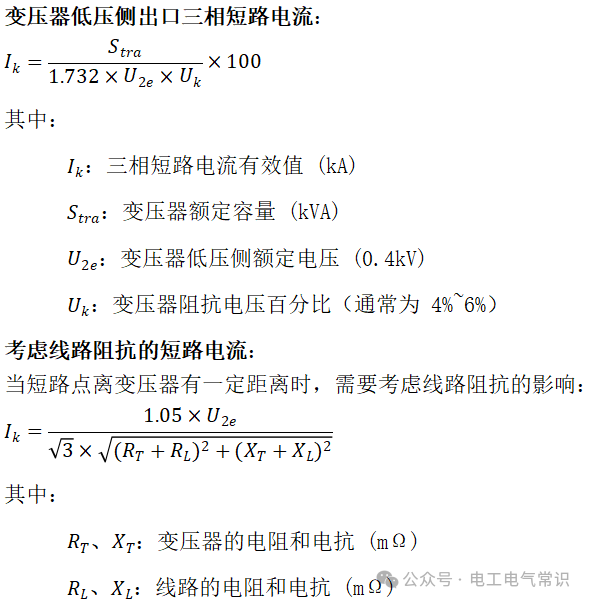

一、四个短路电流核心参数 在选择塑壳断路器之前，首先要准确理解四个与短路相关的关键技术参数，它们是选型的基础。 1.1 额定极限短路分断能力 (Icu) 定义：指断路器在规定的试验条件下，能够安全分断的最大短路电流值。分断后，不保证断路器能继续正常使用，可能需要更换。 意义：这是断路器的"极限保命值"。它确保在发生最严重的短路故障时，断路器能够切断电路，保护系统其他设备不受损坏。 1.2 额定运行短路分断能力 (Ics) 定义：指断路器在规定的试验条件下，分断短路电流后，仍能继续承载额定电流并正常工作的能力。 意义：这是断路器的"续命能力"。Ics 通常为Icu的25%、50%、75% 或100%。对于对供电连续性要求高的场合，需要选择较高 Ics 值的断路器，确保分断短路故障后无需更换即可继续运行。 1.3 额定短时耐受电流 (Icw) 定义：指断路器在规定的时间内（通常为0.05s、0.1s、0.25s、0.5s 或 1s）能够承受而不发生损坏的短路电流值。 意义：这是针对B类断路器（具有短延时保护功能）的重要参数。它考核断路器在短延时脱扣时间内，承受短路电流产生的热效应和电动力效应的能力，为上下级选择性配合提供时间窗口。 1.4 额定短路接通能力 (Icm) 定义：指断路器能够安全接通的最大短路电流峰值。 意义：短路发生时，电流会先达到一个峰值，再回落至稳态短路电流。在交流系统中，Icm 通常为Icu的1.5~2.2倍（由短路回路的功率因数决定）。如果接通能力不足，短路峰值电流会直接冲坏触头、烧毁内部结构，导致无法分断故障。 二、低压系统短路电流计算方法 准确计算安装点的预期短路电流是选择塑壳断路器分断能力的前提。 通常采用以下两种方法： 2.1 简化计算法（工程实用） 对于大多数10/0.4kV低压配电系统，可采用以下简化公式进行快速估算：

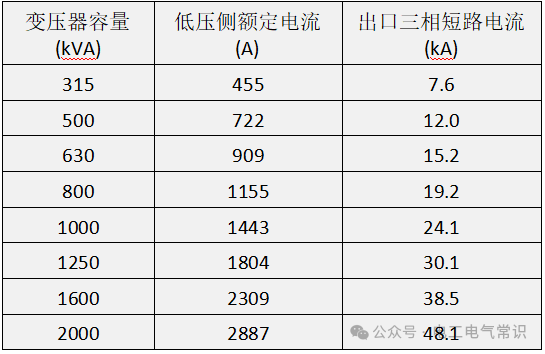

2.2 常见变压器容量短路电流参考值 下表列出了不同容量变压器低压侧出口的三相短路电流参考值（阻抗电压按6%计算）：
重要提示：短路电流随距离变压器的距离增加而显著减小。例如，1600kVA 变压器出口短路电流为38.5kA，距离100米处短路电流约为24.4kA，仅为出口处的63%。 2.3 电动机反馈电流的影响 当短路点附近连接的电动机额定电流之和超过短路电流的1%时，应计入电动机反馈电流的影响。电动机在短路瞬间会向短路点提供反馈电流，其峰值可达电动机额定电流的5~7倍。 三、分断能力选择的基本原则 3.1 基本选择原则 根据《低压配电设计规范》GB50054和《低压开关设备和控制设备 第2部分：断路器》GB/T 14048.2-2020的规定，塑壳断路器短路分断能力选择的基本原则是： 断路器的额定极限短路分断能力(Icu) 必须大于或等于安装点的最大预期短路电流 (Isc_max)。 3.2 Icu与Ics的选择依据 • 一般场合：只需满足Icu≥Isc_max 即可。因为大多数短路故障是一次性的，分断后断路器即使损坏也可以更换，不会对系统造成长期影响。 • 重要场合：对于对供电连续性要求高的场所（如数据中心、医院手术室、连续生产线等），建议按Ics≥Isc_max 选择。这样可以确保断路器分断短路故障后仍能继续运行，减少停电时间。 • 推荐做法：一般情况下，选择Ics≥50% Icu 的断路器；重要负荷选择 Ics≥75% Icu 或 100% Icu 的断路器。 3.3 裕量考虑 为了确保安全，建议在计算的预期短路电流基础上留出20%~30% 的裕量：
裕量的作用： • 考虑计算误差 • 考虑系统未来扩容可能导致的短路电流增大 • 考虑断路器长期使用后性能下降 |
