高低压配电室各种通道最小宽度全解析

配电室通道宽度是电气设计和安全管理的核心参数，直接关系到设备操作、维护检修、应急逃生和设备运输的安全。本文基于最新国家标准，全面解析高低压配电室各类通道的最小宽度要求，为设计、施工和运维提供依据。

一、通道分类与设计原则

1. 通道分类

高低压配电室的通道主要分为以下五类：

• 操作通道：位于开关柜正面，用于设备操作和手车拉出

• 维护通道：位于开关柜背面和侧面，用于设备检修和维护

• 运输通道：用于设备进场、更换和搬运

• 疏散通道：用于紧急情况下人员逃生

• 柜端通道：位于成排开关柜两端，用于人员通行和设备检修

2. 设计原则

• 安全第一：所有通道宽度必须满足国家强制性标准要求

• 功能优先：根据设备类型和操作需求确定合理宽度

• 预留余量：考虑未来设备升级和扩容需求

• 便于运维：确保检修人员有足够的操作空间

二、20kV 及以下高压配电室通道宽度要求

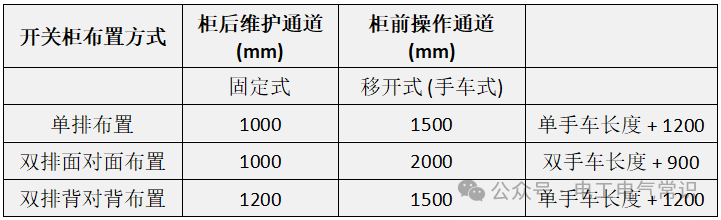

依据《20kV 及以下变电所设计规范》GB 50053-2013 第 4.2.7 条，高压配电室内成排布置的高压配电装置，其各种通道的最小宽度应符合下表规定：

注：

• 目前主流 10kV 手车式开关柜的手车长度约为 600-700mm，因此单排布置时柜前操作通道最小宽度约为 1800-1900mm。

• 双排面对面布置时柜前操作通道最小宽度约为 2100-2300mm。

• 侧面通道宽度不应小于 800mm。

• 柜端通道宽度不应小于 800mm。

三、低压配电室通道宽度要求

依据《低压配电设计规范》GB 50054-2011 第 4.2.5 条，成排布置的配电屏通道最小宽度应符合下表规定：

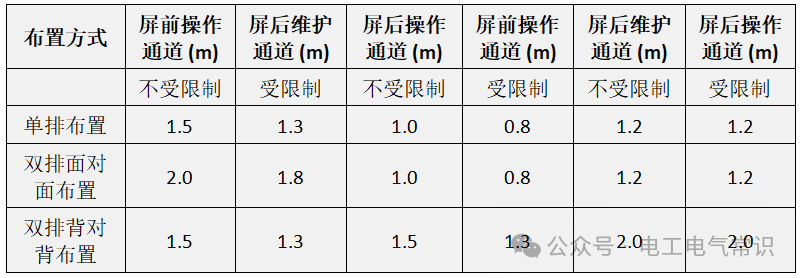

1. 固定式配电屏通道宽度

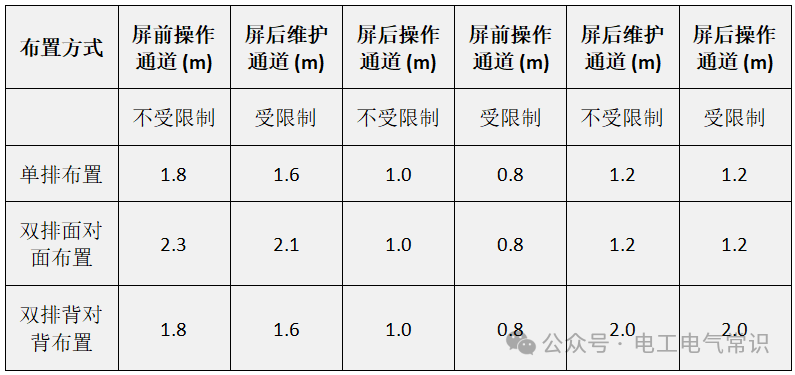

2. 抽屉式配电屏通道宽度

注：

• "受限制时" 是指受到建筑平面的限制、通道内有柱等局部突出物的限制。

• "屏后操作通道" 是指需在屏后操作运行中的开关设备的通道。

• 侧面通道宽度不应小于 1.0m，受限制时不应小于 0.8m。

• 柜端通道宽度不应小于 0.8m。

四、35kV 及以上高压配电室通道宽度要求

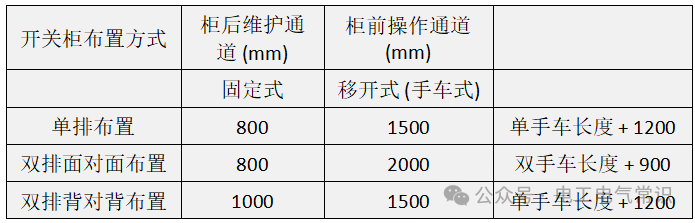

依据《3~110kV 高压配电装置设计规范》GB 50060-2008 第 5.4.4 条，屋内配电装置采用金属封闭开关设备时，各种通道的最小宽度应符合下表规定：

注：

• 35kV 开关柜柜后通道不宜小于 1000mm。

• 通道宽度在建筑物的墙柱个别突出处，可缩小 200mm。

• 移开式开关柜不需进行就地检修时，其通道宽度可适当减小。

五、特殊情况的宽度调整
