10kV高压电缆外皮破损如何处理？本文分四种情况提供全流程规范处理方案

10kV高压交联聚乙烯电缆是配电网电能传输的核心脉络，广泛应用于城市电网、工矿企业、商业综合体的供电系统中。受外力施工破坏、敷设拖拽刮蹭、运行振动磨损、自然老化腐蚀、鼠蚁啃噬等因素影响，电缆外皮破损是现场运维中最常见的故障之一。

多数运维人员对电缆破损的分层危害认识不足，常出现“用普通绝缘胶带简单缠绕就送电”“进水破损只补外皮不切受潮段”等违规操作，最终引发单相接地、相间短路、线路跳闸、设备烧毁，甚至人身触电、火灾等恶性事故。本文结合国家现行标准与现场运维实操，系统讲解10kV高压电缆破皮的故障分级、核心危害、全流程规范处理方案、验收标准及安全禁忌，为现场作业提供合规、可落地的技术指导。

一、10kV电缆的结构与各层功能

10kV交联聚乙烯电力电缆的防护与绝缘体系是分层设计的，破损的层级直接决定故障风险等级与处理方案，其典型结构从外到内依次为：

1.外护套：多为聚乙烯(PE) 或聚氯乙烯 (PVC) 材质，是电缆的第一道防线，核心作用是防水、防腐、防轻微机械损伤；

2.内衬层：缓冲防护层，避免铠装层划伤内部绝缘结构，同时辅助防水；

3.铠装层：镀锌钢带/钢丝材质，为电缆提供机械强度，抵御外力冲击破坏，兼做故障接地电流的导流通道；

4.铜带屏蔽层：均匀电缆外围电场，泄放运行中的容性电流，故障时快速导通短路电流，保障继电保护装置可靠动作；

5.外/内半导电屏蔽层：分别贴合主绝缘层的内外侧，消除导体- 绝缘、绝缘 - 屏蔽之间的气隙，避免电场集中引发局部放电，是中压电缆绝缘稳定的核心结构；

6.主绝缘层：交联聚乙烯(XLPE) 材质，电缆的核心绝缘部件，全程承担10kV额定电压的电气绝缘，其完整性直接决定电缆能否安全运行；

7.导体芯线：铜/铝材质，承担电能传输的核心功能。

二、10kV电缆破皮的故障分级与对应危害

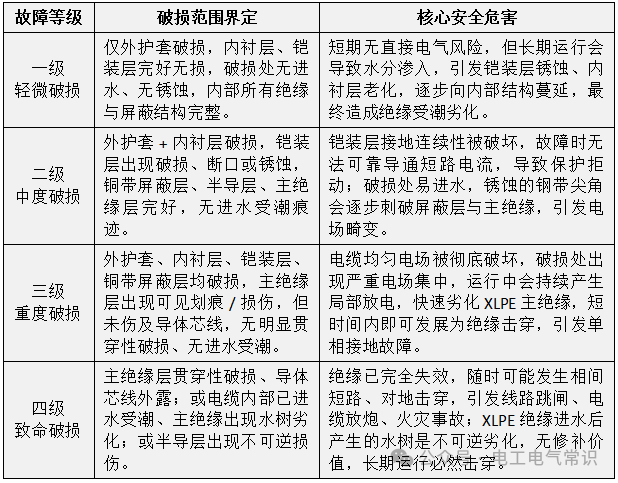

我们按照破损侵入的层级、绝缘损伤程度、是否进水受潮，将电缆破皮故障分为4个等级，不同等级的安全风险与处理原则完全不同，严禁越级违规处理。

三、破损故障处置的前置流程

（一）停电-验电-接地-闭锁

10kV电缆破损处理属于高压电气作业，严禁任何形式的带电作业（含带电缠绕绝缘、带电打磨修补），必须严格执行《电业安全工作规程》，落实“两票三制”，完成全流程安全措施：

1.断开电缆两端的断路器、隔离开关，将小车开关拉至检修位置，断开二次控制电源，防止误合闸；

2.使用合格的10kV验电器，在电缆两端逐相验电，确认无电压后，在电缆两端分别装设三相短路接地线，接地线必须可靠接地；

3.在开关操作处悬挂“禁止合闸，线路有人工作”警示牌，在作业现场装设安全遮拦，设置专人监护，严禁非作业人员进入作业区域。

（二）精准判定故障等级的前期检测

安全措施落实到位后，严禁直接打磨修补，必须先完成故障检测，精准判定破损等级，避免遗漏内部绝缘受潮、隐性损伤等隐患：

1.外观与受潮排查：剥开破损处周边的外护套、铠装层，检查屏蔽层、主绝缘层的损伤情况；用热风枪低温加热主绝缘端面，观察是否有水珠析出，确认是否进水受潮；

2.绝缘电阻测试：使用2500V兆欧表，分别测试电缆各相芯线对地、相间的绝缘电阻，10kV电缆绝缘电阻应不低于1000MΩ，若绝缘电阻显著下降、三相不平衡度超过 20%，大概率存在内部绝缘受潮或贯穿性损伤；

3.损伤深度与局部放电检测：使用绝缘测厚仪检测主绝缘损伤深度，确认是否超过主绝缘厚度的10%；使用局部放电检测仪，检测破损处是否存在异常放电信号，排查隐性绝缘劣化。

四、分等级的规范处理方案

结合《GB50168-2018 电气装置安装工程 电缆线路施工及验收标准》《DL/T 1253-2013 电力电缆线路运行规程》，针对不同故障等级，制定对应的合规处理方案，严禁降级处理、违规修补。

（一）一级轻微破损：仅外护套破损，铠装层完好

核心处理原则：恢复外护套的防水、防腐与机械防护性能，确保密封可靠。

1. 预处理：用无水乙醇清洁破损处及周边至少15cm范围的外护套表面，去除油污、灰尘、氧化层，用砂纸轻微打磨表面，提升修补材料的附着力；

2. 修补施工：优先采用与电缆外护套同材质的热缩修补片/冷缩修补护套，若破损面积较小，可采用双组份环氧树脂电缆专用修补胶；热缩修补时需均匀加热，确保修补片与原外护套完全贴合、无气泡、无翘边，两端密封严实；

3. 性能校验：修补完成后，用2500V兆欧表测试铠装层对地的绝缘电阻，应不低于 10MΩ；直埋电缆需额外做浸水密封试验，确保无渗漏。

（二）二级中度破损：外护套+铠装层破损，屏蔽层完好

核心处理原则：恢复铠装层的电气连续性与机械防护，再恢复外护套的密封防腐性能。
