PE 线的最小截面：你知道如何选择才能不踩红线吗？

PE线全称保护接地导体，俗称接地线。如何选择PE线的最小截面？很多电气从业者只记住了 “16 平方以下PE线与相线同截面” 的基础规则，却忽略了规范中的细节约束和边界条件，踩了红线还浑然不觉。本文紧扣现行国家标准，拆解PE线最小截面选择的核心强条、高频踩坑误区和全流程合规方法，帮你彻底避开违规风险。

一、PE 线截面选择的核心规范与强条底线

PE线截面选择的所有规则，均源于国家强制性标准，核心依据包括：《低压配电设计规范》GB 50054-2011（核心强条 3.2.14 条）、《建筑电气与智能化通用规范》GB 55024-2022（全文强制）、《民用建筑电气设计标准》GB 51348-2019，以及《建筑与市政工程施工现场临时用电安全技术标准》JGJ/T46-2024。

PE 线截面必须同时满足热稳定要求、机械强度要求、保护电器动作灵敏度要求三大核心条件，缺一不可。

1. 简化查表法

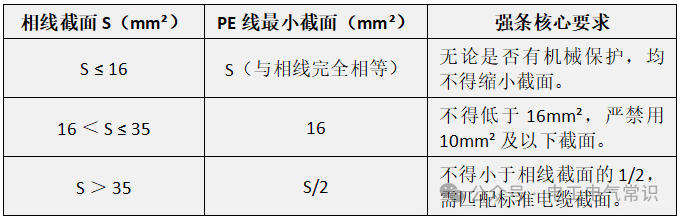

当 PE 线与相线材质相同时，需严格遵守 GB 50054-2011 表 3.2.14 的强制性规定，这是截面选择的入门底线，无任何例外空间：

同时，以下 3 条补充强条必须同步遵守，是高频违规重灾区：

• PEN 线截面底线：固定敷设的保护中性线（PEN 线），铜芯最小截面≥10mm²，铝芯≥16mm²；采用多芯电缆芯线作 PEN 线干线时，截面≥4mm²。

• 机械强度底线：单独敷设的 PE 线，有机械保护（穿管、封闭式线槽内敷设）时，铜芯≥2.5mm²；无机械保护（裸露敷设、直埋）时，铜芯≥4mm²，铝芯≥16mm²。

• 不同材质修正底线：PE 线与相线材质不同时，需按热稳定系数比值修正截面，公式为：PE 线最小截面 =（相线材料热稳定系数 k1/PE 线材料热稳定系数 k2）× 同材质查表值。

2. 热稳定校验法

很多人误以为“查表合格就合规”，这是最大的认知误区。规范明确要求：查表法仅为初选手段，所有 PE 线截面必须通过热稳定校验，这是强制性要求。

接地故障发生时，PE 线需要在保护电器切断电源前，承受完整的故障电流热效应，若截面不足，会直接熔断导致保护失效，引发电击和火灾风险。

热稳定校验核心公式（短路持续时间≤5s 时适用）：

• S：PE 线最小截面（mm²）

• I：预期单相接地故障电流有效值（A），取回路最小故障电流

• t：保护电器切断故障的最长动作时间（s）

• K：热稳定系数，与导体材质、绝缘类型相关，最常用的聚氯乙烯绝缘铜芯线 K=114，铝芯线 K=75

二、6个高频踩坑红线误区，一个都不能碰

误区 1：相线≤16mm² 时，靠 “机械保护” 缩小PE线截面

错误认知：住宅照明、插座回路，相线用2.5mm²，认为PE线穿管有机械保护，就可以用1.5mm²，甚至1mm²。

规范红线：GB 50054-2011强条明确，S≤16mm² 时PE线必须与相线同截面。“机械保护” 仅能防护线缆物理损伤，无法改变接地故障时 PE线的热稳定要求，无论是否穿管，2.5mm²相线对应的 PE 线必须为2.5mm²，无任何放宽空间。

真实后果：这是住宅项目最常见的强条违规，审图会直接驳回，已施工的必须全线返工，造成巨大成本浪费。

误区 2：只查表不做热稳定校验，长距离回路保护失效

错误认知：风机、水泵等长距离动力回路，相线70mm²，PE线按S/2 选35mm²，认为查表合格就万事大吉，完全不校验回路阻抗和热稳定。

规范红线：GB 50054-2011 要求，PE线截面必须保证接地故障时，保护电器在规定时间内切断电源。长距离回路阻抗大，会导致接地故障电流大幅衰减，若故障电流小于断路器瞬时脱扣整定值的1.3倍，断路器会拒动；同时故障持续时间变长，PE线热稳定要求会急剧升高。

真实后果：PE线长期流过故障电流发热熔断，设备外壳持续带危险电压，引发触电事故，甚至引燃线缆造成火灾。
