从线缆到控制柜：电气设备全场景颜色标识规范详解

电气设备的颜色是电力行业通用的安全视觉语言，核心遵循我国GB/T 4025、GB 2893、GB/T 4026等国家标准，与 IEC 国际电工委员会规范基本一致，不同场景下的颜色含义有明确的强制 / 推荐规则，核心分类及含义如下：

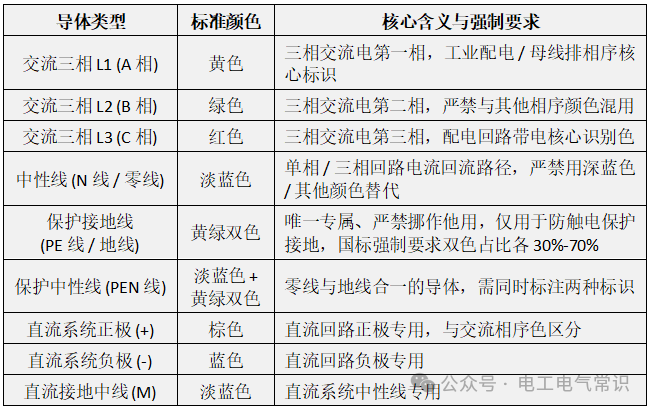

一、电力线缆 / 母线的核心颜色标识（强条规范）

该部分为电气接线的基础规则，直接关系到检修安全与回路识别，行业内强制执行。

二、电气安全色（GB 2893强制规范）

用于电气设备外壳、警示标识、防护围栏、操作区域等，传递安全指令，全国通用。

1. 红色：传递禁止、停止、危险、消防相关信息。典型应用：急停按钮、禁止合闸标识、消防设备外壳、带电危险区域警示、设备极限位置刻度。

2. 黄色 / 琥珀色：传递注意、警告、预警信息。典型应用：高压危险警示牌、设备异常预警标识、防护栏杆、楼梯踏步警示、带电设备外壳警告区。

3. 蓝色：传递指令、必须遵守的强制规定。典型应用：必须佩戴绝缘手套标识、必须接地的强制指令、设备操作强制流程标识。

4. 绿色：传递安全、正常、通行、提示信息。典型应用：设备正常运行标识、安全通道 / 检修接地标识、已断电安全区域提示、应急避险指引。

三、设备面板指示灯&按钮的颜色含义（GB/T 4025 规范）

用于配电柜、控制柜、设备操作台的人机交互器件，颜色直接关联操作安全与状态识别。

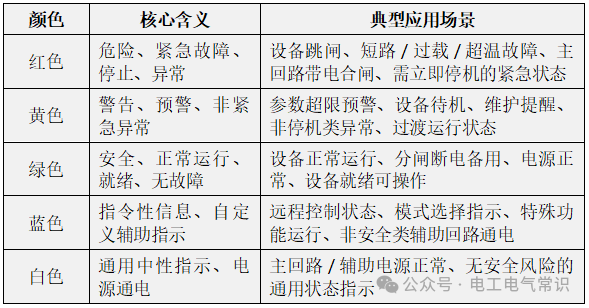

1. 指示灯颜色含义

2. 操作按钮颜色强制规则
