IT 接地系统一文详解：构成、优劣、适用场景及使用红线
|

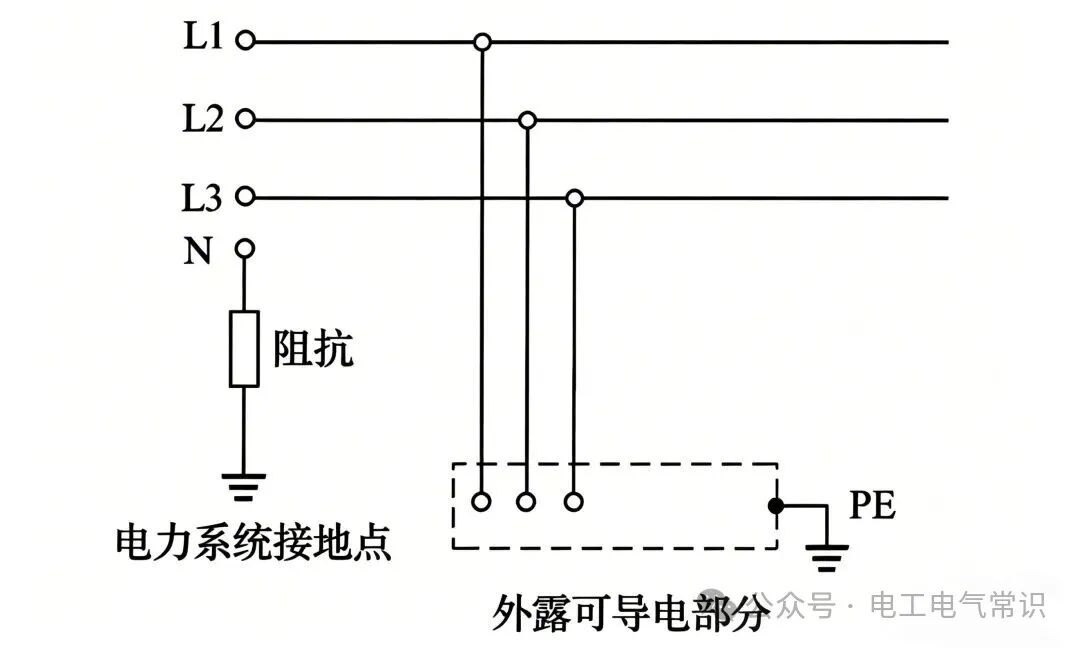

在低压配电三大核心系统（TN、TT、IT）中，TN主打集中保护、TT适配分散接地，而IT系统则是低压配电领域的“特殊守护者”——以“电源侧不接地、故障不跳闸”为核心，凭借极致的供电连续性，成为医院、数据中心、防爆场景等对供电可靠性要求极高场所的专属方案。本文结合GB 50052-2009《供配电系统设计规范》、GB 50058-2014《爆炸危险环境电力装置设计规范》等国家现行标准，一文讲透IT系统的核心构成、优缺点、合规适用场景及绝对严禁禁区，助力电气从业者精准选型，守住配电安全与可靠的双重底线。 一、IT系统的核心构成：双独立接地+故障不跳闸的特殊架构 IT系统（见下图）的两个字母有着明确的专属含义：第一个I（Isolation） 代表电源侧中性点不直接接地（或经高阻抗接地）；第二个T（Terra） 代表用电设备外露可导电部分通过独立接地极直接接地，且设备侧接地与电源侧接地无任何电气连接。
其完整规范构成分为4个核心部分，每一部分均需严格遵循国标要求，缺一不可： 1.电源侧：中性点不接地/高阻抗接地，无系统接地极 IT系统的配电变压器低压侧中性点，严禁直接接地，常规采用完全不接地设计；特殊场景可经≥100Ω的高阻抗装置接地，且接地回路需严格限制故障电流≤5A，确保单相接地故障时不会触发过流保护跳闸。 这里有两个关键施工红线：一是电源侧不设置系统工作接地极，与TN、TT系统的中性点直接接地形成本质区别；二是无特殊需求严禁引出中性线N线，一旦引出N线，N线必须全程与大地绝缘，且纳入绝缘监测范围，否则N线接地会直接导致绝缘监测装置失效，系统沦为不安全状态。 2.设备侧：独立保护接地，与电源侧无电气连接 所有用电设备的外露可导电部分（电机金属外壳、配电箱柜体、设备基座、医疗仪器金属外壳等），必须通过专用PE保护线连接至独立的保护接地极，该接地极与电源侧接地（若有高阻抗接地）无任何电气连接，严禁共用接地体、接地干线。 根据国标要求，设备侧保护接地极的工频接地电阻常规要求≤4Ω，土壤电阻率极高的偏远区域可放宽至≤10Ω；PE线全程独立敷设，正常运行时无任何工作电流，始终保持零电位，仅在设备发生绝缘故障时传输微弱的故障电流。 3.配电线路：PE与N线完全独立，无混接可能 纯三相动力负荷的IT系统，仅需敷设三相相线与PE线，严禁额外引出N线；确有单相负荷需求的场景，必须单独引出绝缘N线，且N线全程与相线、PE线保持绝缘，严禁接地、严禁与PE线混接。 这是IT系统最容易踩坑的施工环节：民用场景大量的单相220V负荷，需要频繁引出N线，会大幅增加绝缘故障概率，且N线接地故障无法通过常规手段定位，直接导致系统保护失效，这也是IT系统不适合民用场景的核心原因。 4.核心保护装置：绝缘监测装置（IMD），无漏电保护器 IT系统与TN、TT系统最核心的区别，是严禁安装常规剩余电流动作保护器（漏电保护器RCD），其核心保护装置为绝缘监测装置（IMD），部分复杂系统需配套绝缘故障定位仪。 绝缘监测装置的核心职能有三点：一是实时监测整个系统的对地绝缘电阻，当绝缘阻值低于阈值时，立即发出声光报警信号；二是限制单相接地故障电流，避免故障点产生高温电弧，降低火灾、爆炸风险；三是配合定位仪实现故障回路精准定位，辅助运维人员快速排查。 国标明确要求：IT系统发生单相接地故障后，运维人员必须在24小时内排查并消除故障，严禁长期带故障运行，否则极易发展为相间短路，引发严重事故。 二、IT系统的核心优缺点 IT系统的设计初衷是解决“接地故障导致停电”的痛点，其优缺点均围绕“故障不跳闸、电源不接地”的核心特征展开，适配性与局限性边界清晰，需结合场景精准取舍。 （一）核心优势：供电可靠、抗干扰强，适配高危高要求场景 1.单相接地故障不跳闸，实现不间断供电 这是IT系统最核心的优势。当系统发生单相接地故障时，由于故障电流极小，不会触发过流保护装置跳闸，系统可继续正常供电，仅通过绝缘监测装置报警提示。这一特性完美适配医院手术室、ICU、数据中心、消防关键设备等“停电即危及生命/重大损失”的场景，是目前低压配电中唯一能实现持续供电的接地系统。 2.抗干扰能力极强，适配精密设备需求 IT系统电源侧不接地，无工作电流回路，不会产生交变电磁场，对精密电子设备、信息化系统、医疗仪器的电磁干扰几乎为零。同时，PE线无工作电流，设备外壳始终为零电位，不会因电磁干扰导致精密设备误动作、数据丢失，完美适配数据中心、精密实验室、工业自动化测控装置等对电磁兼容要求极高的场景。 3.过电压防护能力突出，保护设备安全 IT系统电源侧不接地，可有效抑制高低压搭连、变压器绕组击穿、雷击等产生的过电压，减少过电压对设备绝缘的破坏，降低设备损坏概率。相比TN、TT系统，IT系统对过电压的缓冲能力更强，是户外、山区、雷击高发区域固定设备的优选保护方案。 4.故障隔离彻底，不影响系统整体运行 由于设备侧接地与电源侧接地完全独立，某一台（组）设备发生接地故障时，故障电压不会通过PE线传导至其他设备，仅影响故障设备本身，不会造成大面积停电或设备损坏，故障隔离性优于TN、TT系统。 （二）核心局限：故障定位难、成本高，运维要求严苛 1.单相接地故障定位难，运维效率低 IT系统发生单相接地故障时，故障电流极小，无明显的电气特征，无法通过常规仪表（如万用表、钳形电流表）快速定位故障点，需借助专业的绝缘故障定位仪逐段排查，耗时耗力。若运维人员未及时排查故障，长期带故障运行可能导致故障点扩大、绝缘击穿，甚至引发多相接地故障，造成停电事故。 2.长期带故障运行存在安全风险 虽然单相接地故障时系统可供电，但故障点会持续产生微弱电流，若未及时处理，可能因绝缘老化、环境潮湿等因素，发展为相间短路故障，引发电弧、火灾，甚至损坏变压器等核心设备，威胁配电系统安全。 3.系统造价高，经济性差 IT系统需配备专用的绝缘监测装置（IMD），且设备侧需单独设置保护接地极，接地装置耗用钢材多、施工成本高；相比TN-C系统，即使是纯动力场景，也需额外敷设PE线，材料成本与施工成本大幅提升。对于成本敏感的普通场景，性价比远低于TN-C、TN-C-S系统。 4.维护要求高，依赖专业运维人员 |
