计量CT、测量CT与保护CT的同源、分化与协同关系
|

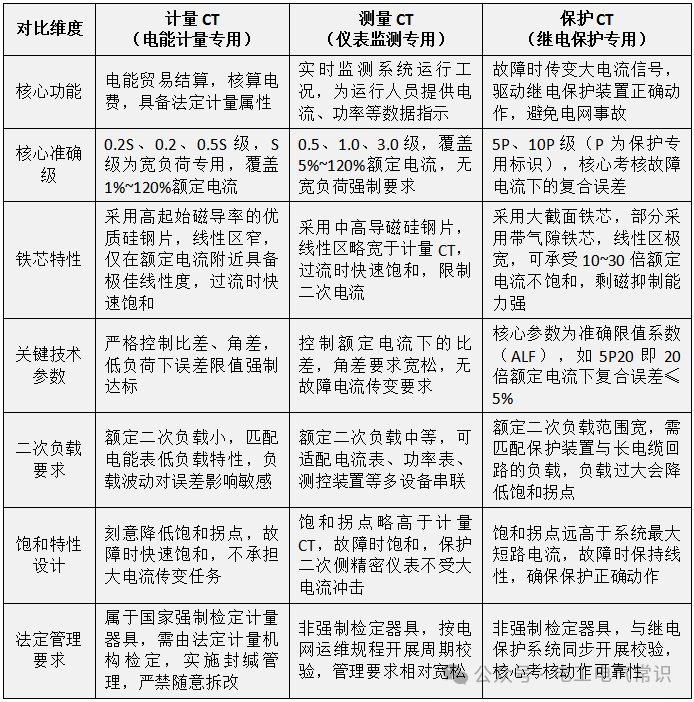

根据核心功能与应用场景的不同，电力用CT分化为计量CT（电能计量专用）、测量CT（仪表监测专用）、保护CT（继电保护专用）三大类。三者同根同源，却因核心使命形成了截然不同的技术特性，同时在电力系统全工况运行中深度协同、互补短板，共同保障电网的安全、稳定与经济运行。 一、三者的同源性 计量、测量、保护CT本质上均属于电流互感器，共享核心的技术原理、结构基础与安全准则，这是三者协同工作的前提。 1.核心工作原理完全一致：三者均遵循电磁感应与安匝平衡定律，通过一次绕组与二次绕组的匝数比实现电流的线性转换。 2.基础结构与通用参数同源：三者的核心结构均由铁芯、一次绕组、二次绕组、绝缘件与接线端子组成；均需匹配一次系统的额定电压、额定一次电流、动稳定电流与热稳定电流，需承受系统最大短路电流的冲击而不发生机械损坏或热击穿；二次侧均采用行业标准的1A或5A额定电流，具备统一的接口规范。 3.核心安全准则完全统一：三者均严格遵守“二次侧严禁开路”的铁律——二次开路时，一次电流全部转化为励磁电流，铁芯深度饱和，二次侧会感应出数千伏的高电压，危及人身安全、损坏二次设备，同时铁芯剩磁会永久影响互感器传变特性；运行中三者二次回路均需实现可靠的一点接地，避免电位漂移引发的设备故障与安全风险。 二、三者的核心分化 三者的本质区别，源于其服务的核心场景不同：计量CT服务于贸易结算，核心诉求是正常工况下的极致精度；测量CT服务于运行监测，核心诉求是额定负荷范围内的指示准确与仪表保护；保护CT服务于电网故障处置，核心诉求是极端故障大电流下的线性传变能力。这种核心诉求的差异，决定了三者在技术参数、铁芯特性、误差要求上的本质区别，具体对比如下：
这里需要特别澄清行业常见的概念混淆：计量CT与测量CT虽同属“测量类”范畴，但二者不可混用。计量CT直接关系到发电、供电、用电三方的贸易结算，受《计量法》严格约束，其精度与误差控制具备法定效力；而测量CT仅用于电网运行工况的监测与指示，不具备贸易结算功能，精度与管理要求均低于计量CT。 三、三者的核心协同关系 计量、测量、保护CT并非孤立运行，而是在电力系统的全生命周期中形成了“各司其职、互补短板、协同联动”的有机整体，这种协同关系贯穿设计、安装、运行、运维全流程。 1.工况覆盖的互补性：全场景无死角的电流信号保障 三者共同构建了覆盖电网“正常运行-负荷波动-故障冲击”全工况的电流信号体系，实现了功能上的完美互补。 • 电网正常运行时，负荷电流在额定值附近波动，计量CT发挥极致精度优势，精准计量电能消耗，完成贸易结算；测量CT稳定输出电流信号，为运行人员提供实时负荷数据，支撑电网调度与运行调整；保护CT处于“待命状态”，虽同步传变电流，但因其正常工况下精度较低，不参与计量与监测，仅为保护装置提供基础电流采样。 • 电网发生短路故障时，一次电流骤升至额定电流的10~20倍，此时计量CT与测量CT的铁芯快速饱和，二次电流不再随一次电流线性增长，既避免了大电流冲击损坏电能表、电流表等精密二次设备，也隔离了故障信号对计量、监测回路的干扰；而保护CT此时仍处于线性工作区，精准传变故障电流的幅值与相位，为继电保护装置提供可靠的故障判据，驱动断路器快速动作切除故障，保障电网主体安全。 2.一次同源、二次独立的回路设计原则 在工程应用中，三者通常共享同一个一次电流回路：如开关柜、GIS设备中，同一根一次母线或电缆同时穿过三者的铁芯，或采用同一一次绕组、独立二次绕组的一体式结构，确保三者采集的是同一回路的电流信号，保证数据的同源性与一致性。 但与之对应的是，三者的二次回路必须严格独立、互不交叉： |
