TN-S 接地系统一文详解：构成、优劣、适用场景与使用红线
|

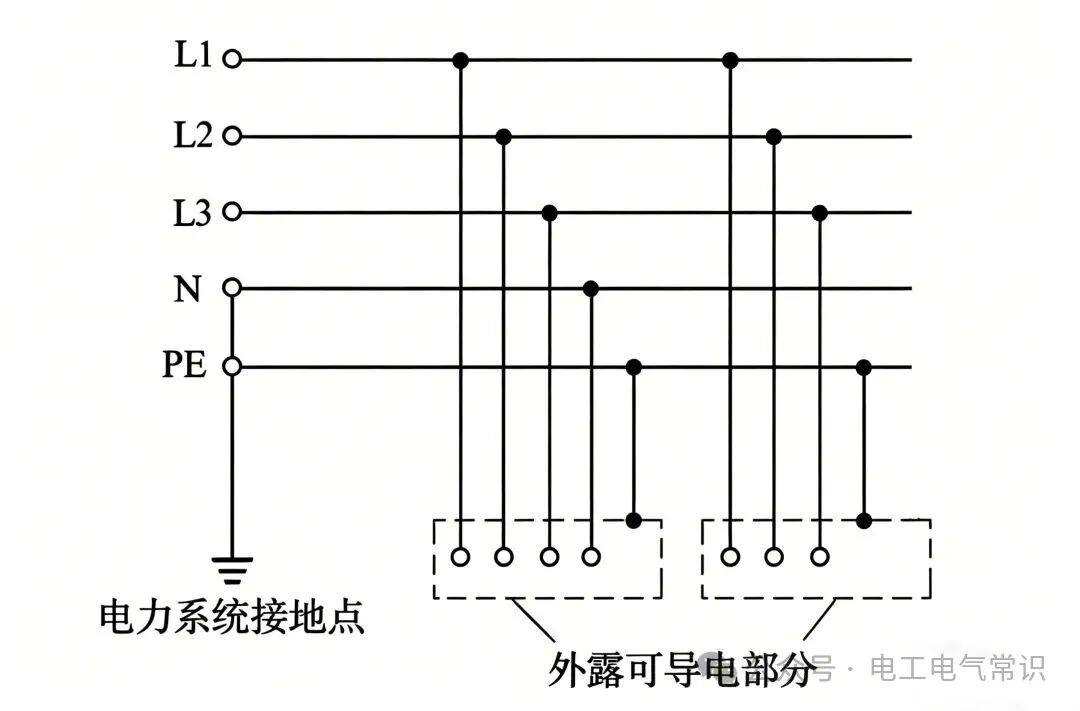

在低压配电的三大TN系统中，TN-C胜在成本、TN-C-S胜在平衡，而TN-S系统，则是行业公认的低压配电“安全天花板”，是国家多项电气规范强条中明确要求必须采用的接地方式。它凭借PE线与N线全程独立的核心设计，彻底解决了TN-C、TN-C-S系统的先天安全短板，成为高危、人员密集、精密设备场景的首选。本文结合GB 50052-2009《低压供配电系统设计规范》、JGJ 46-2005《施工现场临时用电安全技术规范》等国家现行标准，一文讲透TN-S系统的全维度知识，守住电气安全的核心红线。 一、TN-S系统的核心构成 根据IEC标准和GB 50052-2009定义，TN系统是电源侧中性点直接接地，电气设备外露可导电部分通过保护线与该接地点相连的低压配电系统。 TN-S系统（见下图所示）中的“S”，是法语“Séparé”（分离）的缩写，核心本质是：从电源配电变压器低压侧出线端开始，保护线PE与中性线N全程分为两根相互独立的导线，全线路无任何合并、混接，直至配电末端。这是它与TN-C（全程合一）、TN-C-S（前合后分）最根本的区别，也是其极致安全性的核心来源。
其完整规范构成分为4个核心部分，缺一不可： 1.电源侧基准接地 配电变压器低压侧中性点必须直接接地，工频接地电阻常规要求≤4Ω，为整个系统提供稳定的零电位基准。这里必须明确：变压器中性点的接地，是整个TN-S系统的唯一电位基准，后续N线严禁重复接地，PE线可做重复接地强化保护。 2.全程独立的PE与N双线路 从变压器低压侧出线端开始，就必须同时引出两根独立的绝缘导线，功能完全隔离，全程无交叉： • 中性线N线：仅承担单相负荷的工作电流传输职能，流过三相不平衡电流、谐波电流，正常运行时会因线路阻抗产生对地电压降； • 保护线PE线：仅承担接地保护职能，正常运行时无任何工作电流流过，对地电位始终为零，仅在设备发生单相接地故障时传输故障电流。 两根线全程独立敷设，绝缘等级一致，严禁共用线芯、严禁中途合并、严禁相互串接，哪怕配电末端也不允许混接。 3.负荷侧的规范接线规则 所有用电设备的接线必须严格遵循“功能分离”原则，绝对禁止混接： • 设备外露可导电部分（电机金属外壳、配电箱柜体、设备基座、手持工具金属外壳等），只能连接到PE线，绝对禁止接N线； • 单相用电设备的工作零线回路，只能连接到N线，绝对禁止接PE线； • 三相设备的中性线端子，仅可接N线，不得与PE线有任何电气连接。 4.PE线的重复接地设置 为进一步降低PE线断线后的故障风险，提升保护可靠性，TN-S系统的PE线必须在配电线路的首端、末端、分支处做重复接地，每一处重复接地的接地电阻≤10Ω。这里必须强调：重复接地只能做在PE线上，绝对禁止在N线上做重复接地，否则会导致漏电保护器误动、拒动，甚至引发设备外壳带电。 二、TN-S系统的核心优缺点 TN-S系统的普及，核心源于它无可替代的安全优势，但受限于全程双线路的架构，也存在无法规避的短板，优缺点边界极为清晰。 （一）无可替代的核心优势 1.彻底消除PEN线断线的致命风险，设备外壳零电位保障 这是TN-S系统最核心的优势，直接根治了TN-C系统的头号致命缺陷。PE线正常运行时无工作电流，对地电位始终为零，哪怕PE线发生断线，断线点后端的PE线也不会带上相电压，仅会失去接地保护功能，绝不会出现TN-C系统中PEN线断线后，所有设备外壳全部带220V相电压的群死群伤风险。正常运行时，所有接PE线的设备外壳均为零电位，从根源上杜绝了常态下的触电风险。 2.适配漏电保护器RCD，筑牢触电最后一道防线 TN-S系统是TN系列中，唯一能全程、无限制使用剩余电流动作保护装置（漏电保护器RCD）的系统。由于PE线与N线全程独立，漏电保护器的零序电流互感器仅需穿过相线和N线，PE线不穿过互感器，正常运行时相线与N线的电流矢量和为零，漏电保护器不会误动；当发生人身触电、设备漏电时，故障电流通过PE线泄放，相线与N线电流矢量和失衡，漏电保护器可在0.1秒内快速切断电源，彻底补齐了TN-C系统无法装漏电保护器的致命短板。 3.单相接地故障保护灵敏度高，故障切断速度快 当设备发生相线碰壳的单相接地故障时，故障电流通过PE线直接回到变压器中性点，形成闭合的金属性短路回路，故障回路阻抗极小、故障电流大，与相线短路特性完全一致。可直接驱动断路器、熔断器等过流保护装置毫秒级速断，配合漏电保护器形成“双重保护”，彻底避免设备长期带故障运行，大幅降低触电、火灾风险。 4.极致的抗干扰能力，适配精密设备需求 PE线无工作电流，不会产生对地电压降，也不会产生交变电磁场，对精密电子设备、信息化系统、医疗仪器、测控装置的电磁干扰几乎为零。同时，N线的不平衡电流、谐波干扰不会串入PE线，不会影响设备的接地基准，完美适配数据中心、精密实验室、医院手术室、工业自动化生产线等对电磁兼容要求极高的场景。 5.三相负荷不平衡不影响保护性能，无中性点偏移风险 哪怕系统中单相负荷占比极高、三相负荷严重不平衡，N线中流过的大电流也只会在N线回路中产生电压降，不会串入PE线，不会导致配电系统中性点偏移，更不会让设备外壳带电，也不会出现TN-C系统中因不平衡烧毁大批量单相设备的问题，完美适配民用、商业等单相负荷为主的场景。 6.故障排查清晰，运维管理难度低 PE线与N线功能完全分离，线路故障边界清晰：N线故障仅影响设备正常供电，PE线故障仅影响保护功能，不会出现TN-C、TN-C-S系统中PEN线故障同时影响供电与保护的问题，故障排查、检修维护的难度大幅降低，运维风险更小。 （二）无法规避的核心短板 1.造价成本最高，经济性最差 这是TN-S系统最核心的短板。相比TN-C系统，全程需要多敷设一根完整的绝缘导线，电缆、桥架、线管、绝缘子等材料成本大幅提升；长距离、大范围配电场景中，成本差距会被进一步放大，比如数公里的厂区配电，TN-S系统的材料成本比TN-C系统高出30%以上。 |
