兼顾经济与安全？TN-C-S接地系统一文详解：构成、优劣、适用场景及使用红线必看

在低压配电系统中，TN-C-S系统是目前应用最广泛的接地方式之一，它巧妙融合了TN-C系统的经济性与TN-S系统的安全性，既解决了TN-C系统的致命安全短板，又规避了TN-S系统成本偏高的问题，成为工业、民用建筑中“性价比”与“安全性”平衡的优选方案。但很多电气设计、施工人员，仅知道它“前合一、后分离”的表面特征，却搞不清其核心构成、适用边界，更忽视了那些绝对不能触碰的使用禁区。本文结合GB50052-2009《供配电系统设计规范》，一文讲透TN-C-S系统的核心逻辑、优劣差异与合规使用要求。

一、TN-C-S系统的核心构成

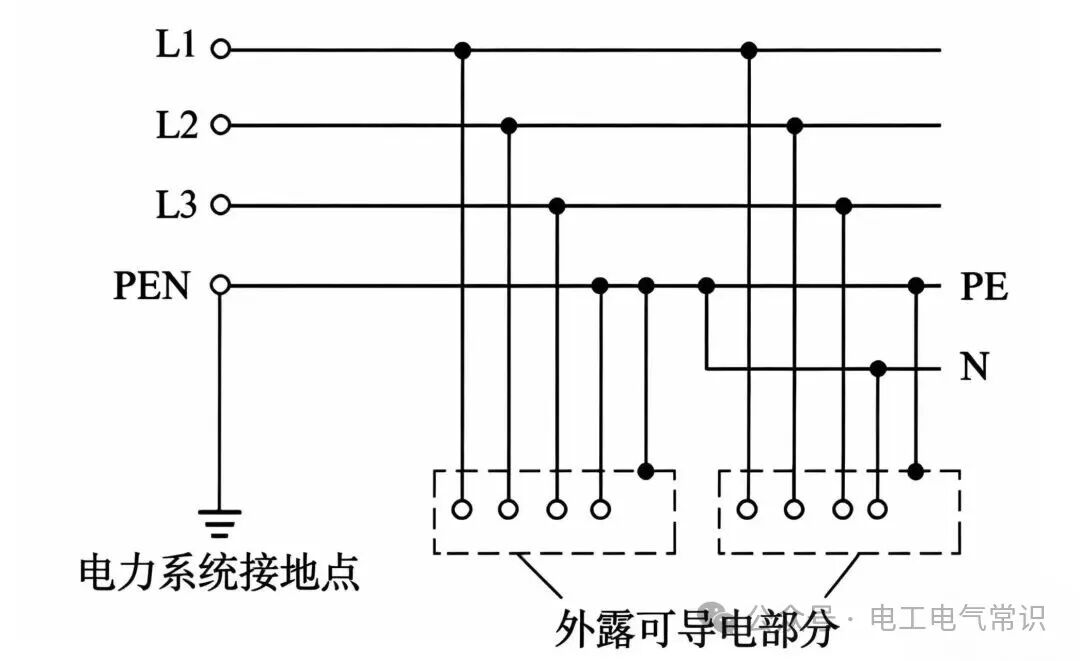

TN-C-S系统(见下图）是TN系统的重要分支，其中“C”代表“Combine”（合并），“S”代表“Separate”（分离），核心特征是：电源侧至总配电箱（或总配电柜）采用TN-C系统，PE线与N线合并为PEN线；从总配电箱拆分点起，PEN线拆分为独立的保护线PE和中性线N，后续线路全程分开，不再合并。

其完整构成分为三个关键部分，缺一不可：

1.电源侧：TN-C段的基础架构

配电变压器低压侧中性点必须直接接地，工频接地电阻常规要求≤4Ω（特殊场景可放宽至≤10Ω），为整个系统提供稳定的电位基准。从变压器引出的线路中，PE线与N线完全合并为一根PEN线，这一段属于TN-C系统范畴，承担着传输三相不平衡电流、谐波电流，以及接地保护的双重职能，也是系统经济性的核心体现。

2.关键拆分点：PEN线的“分岔路口”

这是TN-C-S系统最核心的节点，通常设置在建筑物、车间的总配电箱（或总配电柜）处。在该拆分点，必须对PEN线进行重复接地（重复接地电阻≤10Ω），之后将PEN线正式拆分为两根独立的导线：一根是保护线PE（专门用于设备外壳接地，无工作电流），一根是中性线N（专门用于单相负荷工作，传输不平衡电流）。拆分后，PE线与N线全程分开，严禁再次合并，否则会失去TN-S段的安全优势，沦为TN-C系统。

3.负荷侧：TN-S段的安全防护

拆分点之后的所有线路，均采用TN-S系统架构：所有用电设备的外露可导电部分（电机外壳、配电箱柜体、设备金属基座等），必须单独连接到PE线上；单相用电设备的工作零线端子，仅连接到N线上，严禁PE线与N线混接、串接。同时，负荷侧可正常安装剩余电流动作保护装置（漏电保护器RCD），形成完整的触电防护体系。

简单来说，TN-C-S系统就是“前段省成本、后段保安全”：前半段PEN线减少导线用量，降低造价；后半段PE/N分离，规避PEN线断线的致命风险，同时满足精密设备、人员安全的防护要求。

二、TN-C-S系统的核心优缺点

（一）核心优势：兼顾经济与安全，适配多场景需求

1.经济性与安全性兼顾，性价比突出：相比TN-S系统，前半段PEN线可减少一根导线，大幅降低长距离配电的电缆、施工成本；相比TN-C系统，后半段PE/N分离，彻底解决了PEN线断线导致设备外壳带电的致命风险，同时可安装漏电保护器，补齐触电防护短板，是“成本与安全”的最优平衡点。

2.接线灵活，适配混合负荷场景：既能满足三相动力负荷（如电机、水泵）的配电需求，也能适配大量单相负荷（如家电、照明）的使用，无需像TN-C系统那样严格限制单相负荷占比，适配工业厂房、民用建筑、农村电网等多种混合负荷场景。

3.保护装置动作可靠，抗干扰能力较强：后半段PE线无工作电流，属于真正的零电位，既能为设备提供可靠的接地保护，减少设备外壳对地电压，又能降低对精密电子设备、信息化设备的电磁干扰，避免设备误动作、数据丢失；同时，单相接地故障时，故障电流可通过PE线快速形成回路，驱动过流保护装置速断，配合漏电保护器，形成双重防护。

4.施工与维护难度适中，适配性广：相比TN-S系统，施工时前半段无需单独铺设PE线，工作量减少；相比TN-C系统，仅需在总配电箱处做好PEN线拆分与重复接地，后期维护时，PE线与N线分开，故障排查更清晰，对施工人员的专业要求处于合理范围。

（二）核心局限：混合架构带来的先天短板

1.拆分点施工要求极高，违规风险大：拆分点是TN-C-S系统的“命脉”，若施工时未做重复接地、PEN线拆分不彻底，或拆分后PE线与N线再次混接，会导致系统沦为TN-C系统，失去安全防护作用；同时，拆分点的接头氧化、松动，会引发接触不良、电阻增大，增加故障风险，对施工工艺和验收标准要求严格。
