TN-C 接地系统一文详解：构成、优劣、适用场景与绝对禁用红线
|

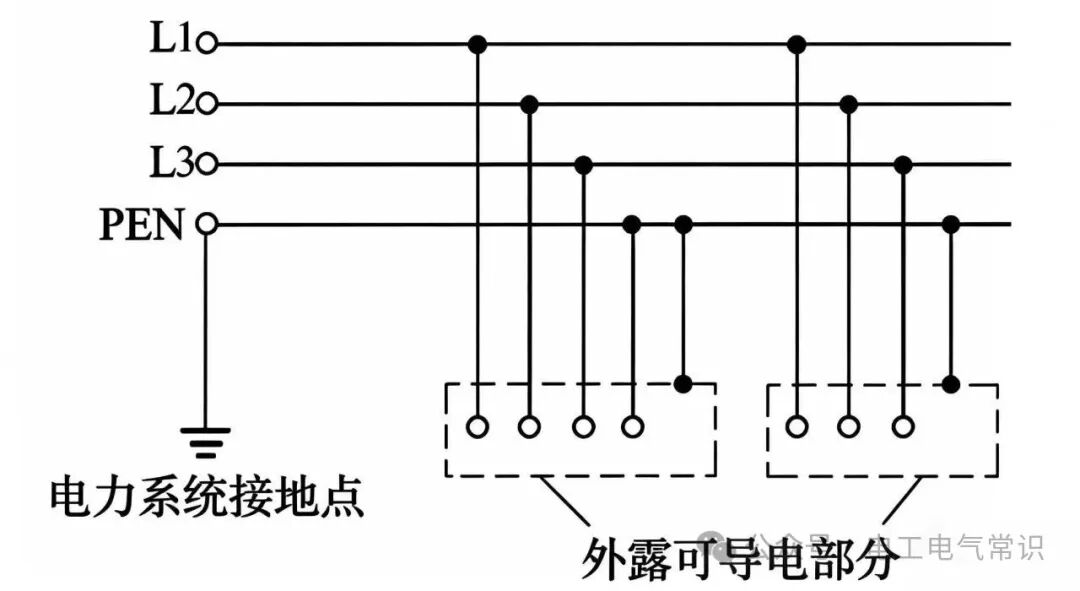

在低压配电系统中，TN-C系统对很多电工来说既熟悉又陌生。它凭借接线简单、造价低廉的优势，曾在工业配电领域广泛应用；但也因先天的安全短板，成为很多触电、设备烧毁事故的元凶。很多一线人员只知道它能省钱，却搞不清它的核心构成、适用边界，更不知道哪些场景是绝对不能碰的规范红线。本文结合国家现行标准，全面拆解TN-C系统，一文讲透它的核心逻辑与使用禁区。 一、TN-C系统的核心构成：PE与N全程合一的配电系统 根据IEC标准和GB50052-2009《供配电系统设计规范》定义，TN系统是指电源侧中性点直接接地，电气装置的外露可导电部分通过保护线与该接地点相连接的低压配电系统。 TN-C系统（下图所示）是TN系统的三大核心类型之一，核心特征是保护线PE与中性线N全程合并为一根PEN线，这也是它与TN-S（PE与N全程分开）、TN-C-S（前半段合一、后半段分开）最本质的区别。
其完整构成分为三个核心部分： 1.电源侧接地基准：配电变压器低压侧中性点必须直接接地，工频接地电阻常规要求≤4Ω，为整个系统提供稳定的电位基准。 2.核心PEN线路：整个配电系统的全线路中，中性线N和保护线PE完全合并为一根PEN线，全程无任何形式的拆分。一旦线路中某一点将PEN线拆分为独立的PE线和N线，拆分点之后的系统将转为TN-C-S系统，不再属于TN-C系统范畴。 3.负荷侧双功能接线：所有用电设备的外露可导电部分（如电机金属外壳、配电箱柜体、设备金属基座等），必须直接连接到PEN线上；同时，设备单相工作回路的零线端子，也同样连接到这根PEN线上。 简单来说，这根PEN线同时承担两大核心职能：一是作为单相负荷的工作零线，传输三相不平衡电流与谐波电流；二是作为保护线，为设备外壳提供接地保护，故障时传输接地故障电流。 二、TN-C系统的核心优缺点 （一）不可替代的核心优势 1.极致的经济性，造价成本最低 这是TN-C系统最核心的优势，也是它早年得以广泛普及的根本原因。PE线与N线合二为一，相比TN-S系统可减少一根完整的导线，大幅降低电缆、桥架、绝缘子等材料成本，同时减少施工布线工作量、缩短施工周期。尤其是长距离、大范围的三相动力配电场景，成本优势极为显著。 2.接线结构简单，施工与维护门槛低 TN-C系统无需区分保护线PE和中性线N，现场接线操作简单，不易出现PE与N接反的低级错误，对施工人员的专业技能要求相对更低。同时，后期线路排查、故障检修的流程更简洁，维护成本更低。 3.单相接地故障时，保护装置动作灵敏度高 当用电设备发生相线碰壳的单相接地故障时，故障电流会通过PEN线直接形成闭合回路，故障回路阻抗极小、故障电流大，与相线短路故障特性接近。这一特性可直接驱动断路器、熔断器等过流保护装置快速速断，毫秒级切断故障电源，有效避免设备长期带故障运行，大幅降低触电与火灾风险，这一点相比TT系统有着显著优势。 （二）无法规避的致命短板与核心缺陷 1.头号致命风险：PEN线断线，设备外壳直接带相电压 这是TN-C系统最无法规避的先天缺陷，也是绝大多数相关事故的根源。正常运行时，PEN线会持续流过三相不平衡电流、三次谐波电流，线路本身存在阻抗，会产生持续的对地电压降。一旦PEN线因外力破坏、接头氧化、施工不当等原因发生断线，断线点后端的PEN线，会通过单相用电设备的内部绕组直接带上220V相电压。 这意味着，所有连接在该段PEN线上的设备金属外壳，会全部带有致命的220V相电压，而常规的过流保护装置无法检测到这种断线故障，无法自动切断电源。人员一旦接触带电外壳，会直接发生致命触电事故，几乎没有逃生空间。 2.正常运行时PEN线持续带电，抗干扰能力极差，无法实现可靠等电位 由于PEN线长期流过工作电流，即使在正常运行状态下，也会存在对地电压，并非真正的零电位。一方面，这会对精密电子设备、信息化设备产生严重的电磁干扰，导致设备误动作、数据丢失、精度下降，无法满足精密设备的接地要求；另一方面，PEN线的对地电压会破坏场所的等电位联结效果，无法为人员提供可靠的触电防护。 3.无法安装漏电保护器（RCD），缺失最后一道触电防护 剩余电流动作保护装置（俗称漏电保护器）是防范人身触电事故的最后一道核心防线，而TN-C系统完全无法安装使用。因为PEN线中同时流过正常的工作零线电流和故障时的接地电流，正常运行时，PEN线的电流会穿过漏电保护器的零序电流互感器，导致互感器二次侧始终产生不平衡信号，漏电保护器一合闸就会误跳闸，根本无法正常投用。这意味着，TN-C系统中，一旦过流保护装置失效，人员触电时没有任何后备保护，风险完全不可控。 |
