电流互感器（CT）8 条选型闭坑指南

电流互感器是电力系统计量、测量、保护的核心元件，选型失误轻则导致计量不准、电费盈亏、仪表损坏，重则引发保护拒动/误动、设备烧毁、人身伤亡事故。本文直击全流程选型痛点，拆解高频踩坑点，给出可直接落地的闭坑方案。

坑1：变比选型一刀切，不区分用途、不校核边界工况

典型踩坑表现：

1. 仅按额定电流选变比，不考虑电机启动过载、负荷波动，变比选太小导致长期过载烧线圈；

2. 盲目选大变比，正常运行时一次电流不足额定值的30%，计量/测量精度严重超标；

3. 计量、测量、保护用绕组共用同一变比，两头不达标。

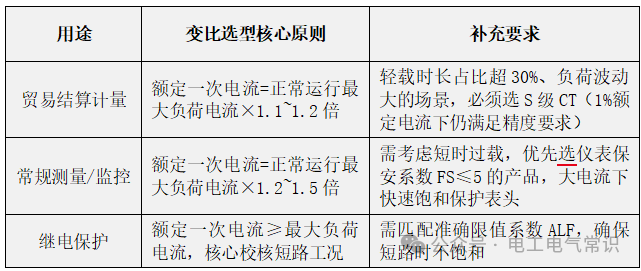

闭坑方案：

坑2：精度等级乱用，S级/非S级、计量/保护级混选

典型踩坑表现：

1. 贸易结算用普通0.5级非S级CT，轻载时计量误差超标，直接造成电费亏损；

2. 保护回路用计量级CT，短路时直接饱和，二次电流畸变，保护拒动；

3. 盲目追求高精度，测量回路选0.2S级，无端增加成本。

闭坑方案：

1. 精度等级严格按用途匹配：

￮ 贸易结算计量：强制用0.2S/0.5S级计量专用绕组，符合JJG 313检定规程，需具备CMC计量器具型式批准证书；

￮ 常规测量/监控：0.5级/1级即可，无需S级；

￮ 继电保护：只能用5P/10P级稳态保护绕组，高压暂态场景需用TPY/TPZ级暂态保护绕组。

2. 核心参数定义记牢，杜绝用错：

￮ S级CT：1%120%额定电流范围内满足精度，非S级仅5%120%范围达标；

￮ 5P20：20倍额定一次电流下，复合误差≤5%；10P10：10倍额定电流下复合误差≤10%，严禁只看“5P/10P”忽略ALF数值。

坑3：二次额定负荷乱选，不计算实际回路阻抗

典型踩坑表现：

1. 盲目默认选5VA/10VA，不计算二次电缆、仪表、接触电阻的实际负荷，选小了导致精度超标、发热；选大了导致实际负荷低于额定值25%，精度同样不达标；

2. 长距离二次回路仍选5A额定电流，回路压降、负荷剧增，完全超出CT额定负荷。

闭坑方案：

1. 必须先算实际二次负荷：

核心公式：额定二次负荷VA ≥ 实际计算负荷×1.2倍，且实际负荷需落在额定值的25%~100%区间。

实际负荷计算：S=I²×R，其中I为二次额定电流（5A/1A），R为二次回路总电阻（电缆往返电阻+仪表内阻+端子接触电阻，接触电阻按0.05~0.1Ω/处估算）。

示例：5A CT、100米2.5mm²铜缆，单根电阻0.7Ω，往返1.4Ω，仅电缆就带来5²×1.4=35VA负荷，选10VA CT完全不达标。

2. 二次额定电流选型规则：

￮ 二次电缆长度＜50米、短距离接线：可选5A额定电流；

￮ 二次电缆长度≥50米、长距离传输：优先选1A额定电流，同等条件下回路负荷仅为5A的1/25，压降大幅降低，精度更容易保证。

坑4：忽略绝缘水平与动热稳定

典型踩坑表现：

1. 额定电压不匹配，如0.66kV低压CT用在10kV系统，或10kV系统选额定电压10kV而非12kV的CT，绝缘击穿；

2. 不校核短时热稳定电流、动稳定电流，短路时CT线圈被电动力损坏、绝缘热击穿。

闭坑方案：
