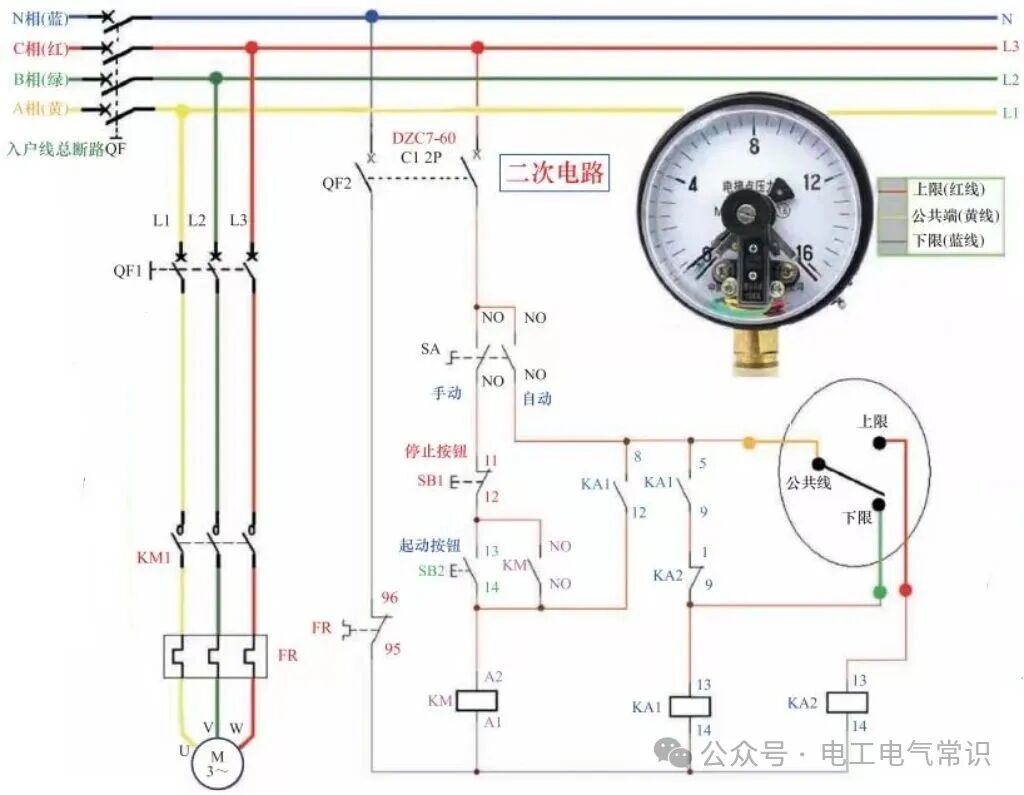

电接点压力表恒压控制电路原理图：手动/自动双模式

一、主电路

三相电源L1/L2/L3 → 主断路器QF1 → 交流接触器KM的主触点 → 热继电器FR热元件 → 三相异步电动机M

各器件核心作用：

1. QF1：电机主回路专用保护开关，提供主回路的短路、过载保护，设备检修时可彻底切断电机的动力电源。

2. KM：电机启停的执行元件，线圈得电时触点闭合，电机得电运行；线圈失电时触点断开，电机停止。

3. FR：电机过载保护元件，当电机过载、电流过大时，热元件发热触发内部常闭触点断开，切断控制回路，强制电机停止，避免电机烧毁。

4. M：动力执行元件，通常带动水泵、空压机等负载，实现系统打压、保压。

二、二次控制电路

二次回路为控制核心，供电取自L1相火线+N相零线，经2P控制断路器QF2供电，QF2负责控制回路的短路保护。

核心器件作用：

• SA（旋钮开关）：手动/自动模式切换开关，2档位切换，手动档时启停按钮生效，自动档时压力控制逻辑生效。

• SB1（停止按钮，常闭）、SB2（启动按钮，常开）：手动模式下的电机启停操作按钮。

• KM（交流接触器线圈+辅助触点）：线圈得电后主触点闭合，辅助常开触点实现手动模式的自锁（松开启动按钮后电机仍保持运行）。

• KA1、KA2（中间继电器）：信号中转元件。电接点压力表的触点容量极小，无法直接驱动交流接触器，通过中间继电器放大信号容量，避免压力表触点烧蚀，延长使用寿命。

• 电接点压力表：核心检测元件，实时检测系统压力，输出上限、下限开关信号，是自动控制的核心。

三、两种工作模式的运行原理

1. 手动控制模式

将SA旋钮切换至【手动】档位，手动控制回路接通，自动回路断开。

• 启动运行：按下启动按钮SB2，KM线圈得电，主触点闭合，电机启动运行；同时KM的辅助常开触点闭合，实现自锁，松开SB2后，KM线圈仍保持得电，电机持续运行。
