低压断路器选型全指南，照着选不出错

一、核心分类与适用场景

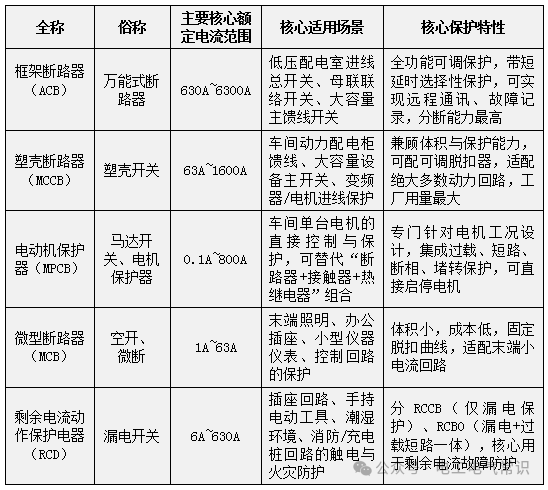

选型的第一步是按安装位置与功能，选对断路器品类，不同品类的保护能力、额定参数、适用场景天差地别，严禁跨场景混用。工厂常用低压断路器的核心分类与适用边界如下：

关键避坑提示：隔离开关≠断路器。隔离开关无灭弧能力，严禁带负荷分断，仅用于检修时的电气隔离，不能替代断路器做保护与控制。

二、断路器选型的6个关键参数

1. 额定电压与极数选型

• 额定工作电压Ue：必须≥回路系统额定电压，工厂低压系统通用AC380V/220V 50Hz，需选择适配该电压等级的断路器。

• 极数选型严格匹配系统接地型式：

￮ TN-S系统（工厂主流接地型式，零地分开）：进线、母联、单相回路选4P，三相动力回路可选3P；

￮ TN-C系统（零地合一）：严禁选4P断路器，只能选3P，避免断零导致设备烧毁；

￮ 单相220V回路：照明选1P+N，插座、手持工具必须选2P RCBO。

2. 额定工作电流In选型

断路器额定电流必须≥回路长期最大计算电流，余量需合理，严禁盲目“选大不选小”，否则会导致过载时拒动，烧毁电缆与设备。不同场景的选型规则如下：

场景

额定电流选型

示例

变压器低压进线总开关

按变压器低压侧额定电流的1.1~1.2倍选取

1000kVA变压器，低压侧额定电流1443A，选1600A框架断路器

动力馈线回路

按回路总计算电流的1.1~1.2倍选取

车间总计算电流380A，选400A塑壳断路器

电机回路

按电机额定电流的1.25~1.3倍选取，需躲过电机启动电流

75kW电机，额定电流140A，选160A D型脱扣塑壳断路器

变频器/软启动回路

按设备额定输入电流的1.2~1.5倍选取，躲过合闸充电冲击

75kW ABB变频器，额定输入电流157A，选200A限流型塑壳断路器

末端照明/插座回路

按回路计算电流的1.1倍选取

办公插座回路，计算电流10A，选16A C型微断

3. 短路分断能力选型

断路器的短路分断能力，必须≥安装位置的预期最大短路电流，否则短路时断路器无法灭弧，会直接炸开关、引发弧光短路与火灾。

• 核心参数定义：

￮ 额定极限短路分断能力Icu：断路器能分断的最大短路电流，分断后不保证继续使用；

￮ 额定运行短路分断能力Ics：断路器分断后仍能继续正常工作的短路电流，工厂动力回路要求Ics≥75%Icu，进线总开关要求Ics=100%Icu。

• 工厂通用选型参考（按变压器容量）：

关键提示：越靠近变压器的回路，预期短路电流越大，分断能力要求越高；同一条馈线，末端回路的分断能力可低于前端，无需全系统统一高配。

4. 脱扣器类型与保护特性选型

脱扣器是断路器的“大脑”，决定了保护逻辑与动作特性，工厂场景核心分为4类脱扣功能，需按场景组合配置：

脱扣类型

核心作用

适用场景

长延时脱扣(L)

过载保护，反时限特性，电流越大动作越快

所有回路必配，防止电缆、设备长期过载烧毁

短延时脱扣(S)

短路短延时保护，可设置延时时间，实现上下级选择性配合

进线总开关、母联开关、大容量主馈线必配，避免越级跳闸

瞬时脱扣(I)

短路瞬时保护，达到整定值立即跳闸，切除短路故障

所有回路必配，馈线、末端回路核心保护

剩余电流脱扣(G)

漏电/接地故障保护，防止触电与电气火灾

插座、潮湿环境、消防回路、充电桩回路必配

核心脱扣曲线选型（工厂场景通用规则）
