怎样看低压配电控制箱的电气控制原理图

我们做低压成套电箱，把电气控制原理图叫二次图，是与一次强电配电系统图相区别。使用二次图接线统称二次接线。

所谓的二次图，是指对电器设备和电气线路，进行控制、测量、监控、指示、调节的相关原理图。按这个图去接线，实现这些功能。

看二次图是先从电源开始，不管是什么电源，都要搞清楚，它从电源的一端到另一端的整体回路构成。沿着电流走的路线，看电流经过哪些元件的触点、线圈，然后回到电源的另一端。

结合主电路，理解二次电路要实现的基本功能，分析二次电路图上的每一个控制元件的作用、元件的触点是怎样动作、元件线圈是怎样得电动作，再全部组合起来看它有没有对主电路设备完成控制。

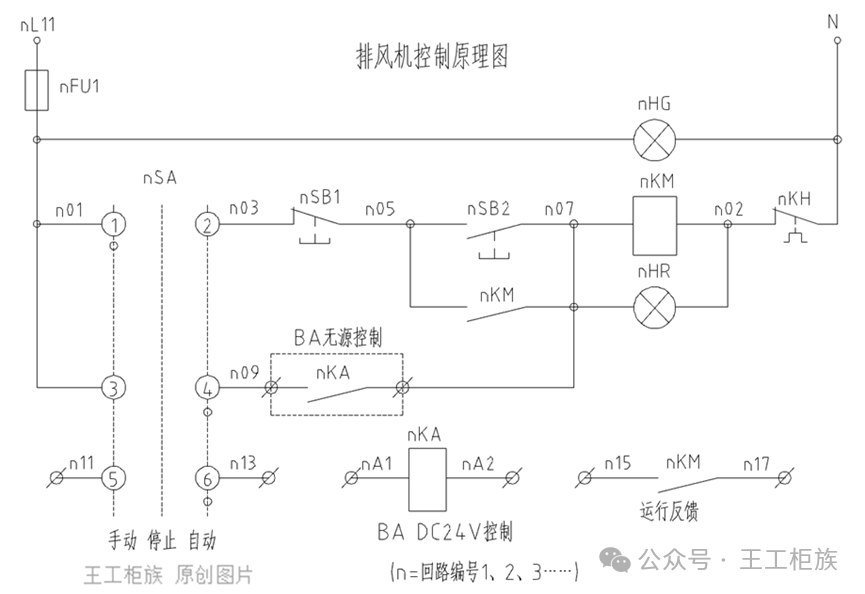

像这个排风机控制原理图（一次图略，元件的作用略），我们先从电源出发开始看，nL11端子是从主电路上取电源，经过熔断器nFU1后到各元件再回到电源的另一端N。它是交流220V的电源。
