小区配电室全貌拆开讲:物业供电系统到底由什么组成

时间:2026-06-12作者:佚名

很多物业电工天天守在配电室,柜门开合、表计抄录、温度一摸就走,但真要问一句:这套系统从哪来电、怎么变电、怎么分电、哪里最容易出事?不少人会卡壳。

发哥今天别绕远,就按“从高压进线到业主用电”的顺序,把小区配电室里那套供电系统拆开给你看明白。你把这条链路捋顺了,巡检有方向,找故障也不会瞎跑。

先给一句话总结

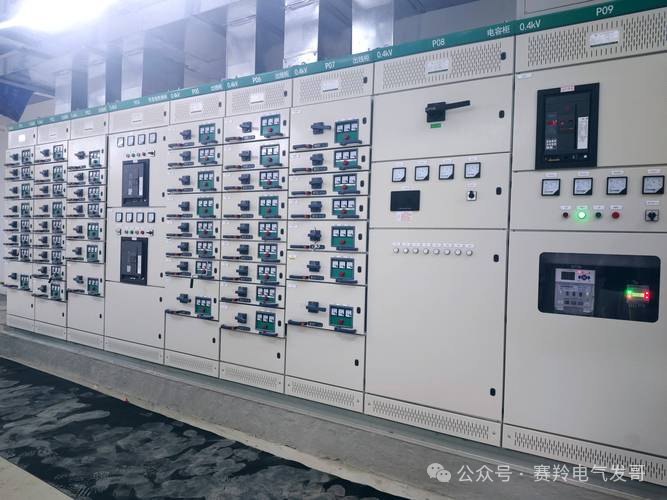

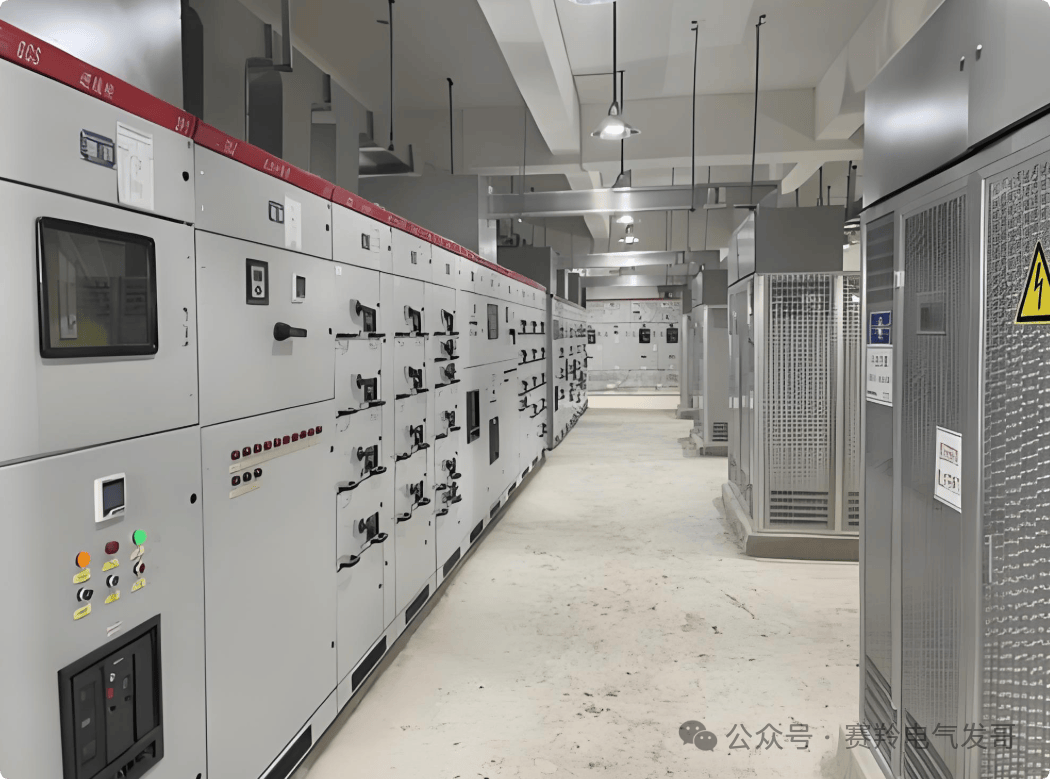

小区供电系统,本质就是四段:高压进来→高压开关控制→变压器降压→低压成套分配,外加一套备用保障兜底。

一、高压供电系统:电从哪里进来,先被谁“管住”

小区配电室最上游的逻辑只有一个:把外线高压电“安全、可控地接进来”,并且能隔离、能切换、能检修。

这里通常绕不开三个关键词:

1)外线高压进线

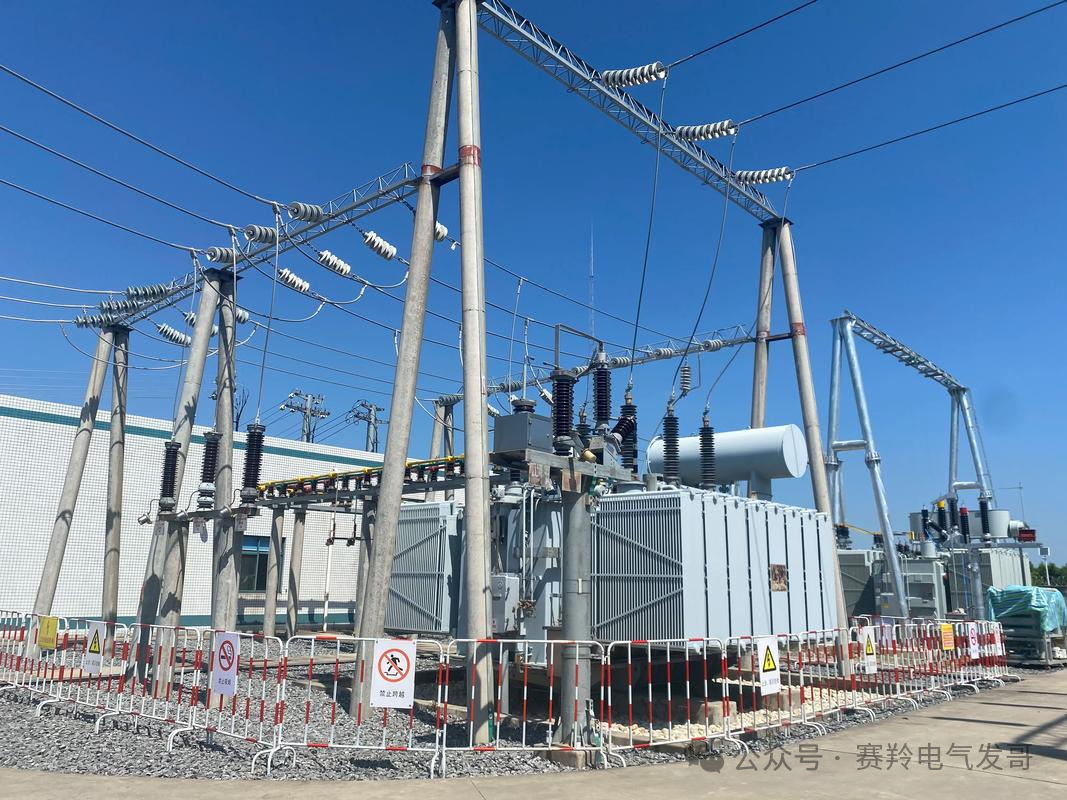

它就是上级电网或用户专用线路把高压送到小区的入口。很多现场问题,根源不在低压柜,而在高压侧有没有供电、有没有缺相、有没有外线故障——所以你必须先把“进线”这件事放在脑子最前面。

2)环网柜

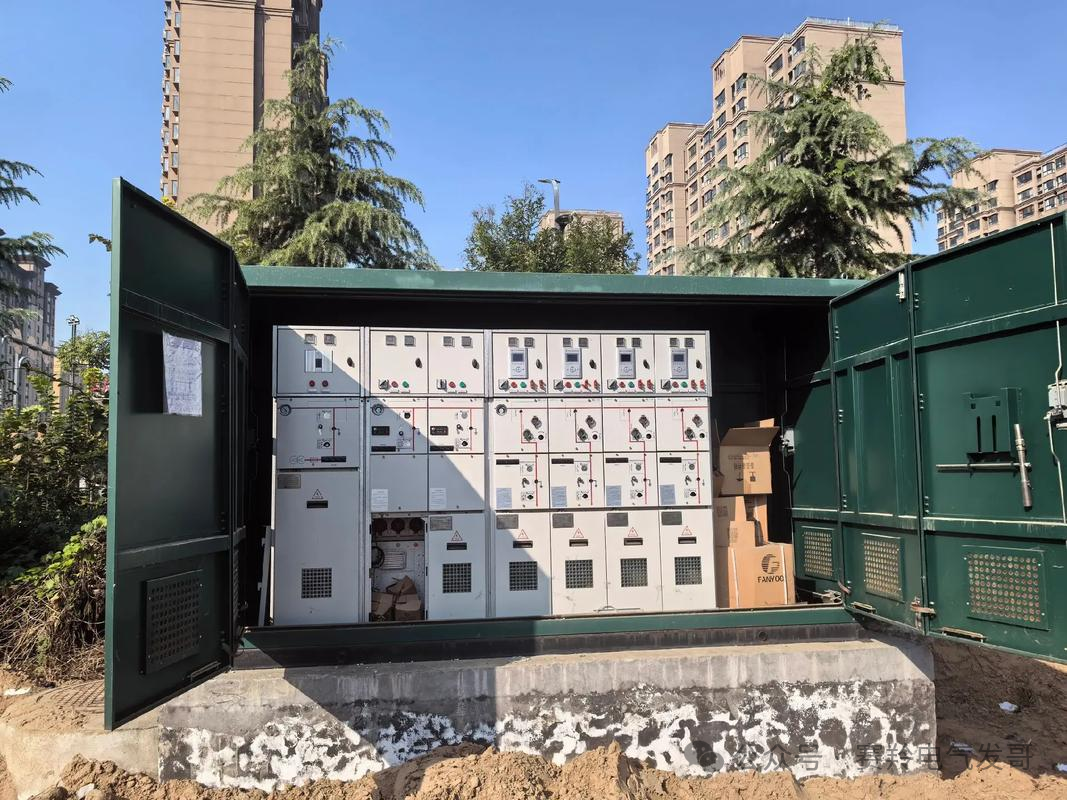

环网柜的价值不是“摆在那里好看”,核心是让高压侧具备分段、隔离、切换的能力。你可以把它理解成:高压电进来后,先在这里被“分路”和“关断”,后续才能谈变压器、低压柜。

3)开闭所的核心作用

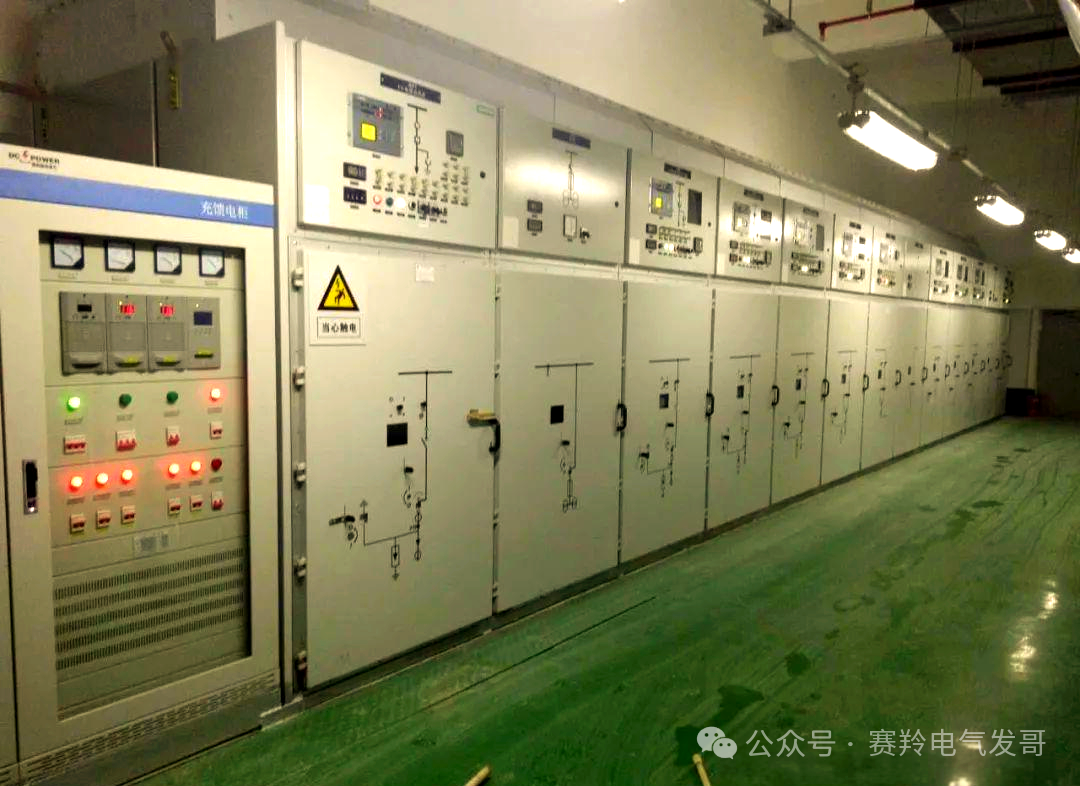

开闭所说白了就是高压侧的“开关节点”。它干的事也很直白:该合闸就合闸,该分闸就分闸,该隔离检修就能隔离。对于物业运维来说,你得把它当成“高压侧的门”,门没开,后面再怎么查低压都白费;门乱开,风险直接上天。

二、变配电核心单元:变压器把高压变成你能用的低压

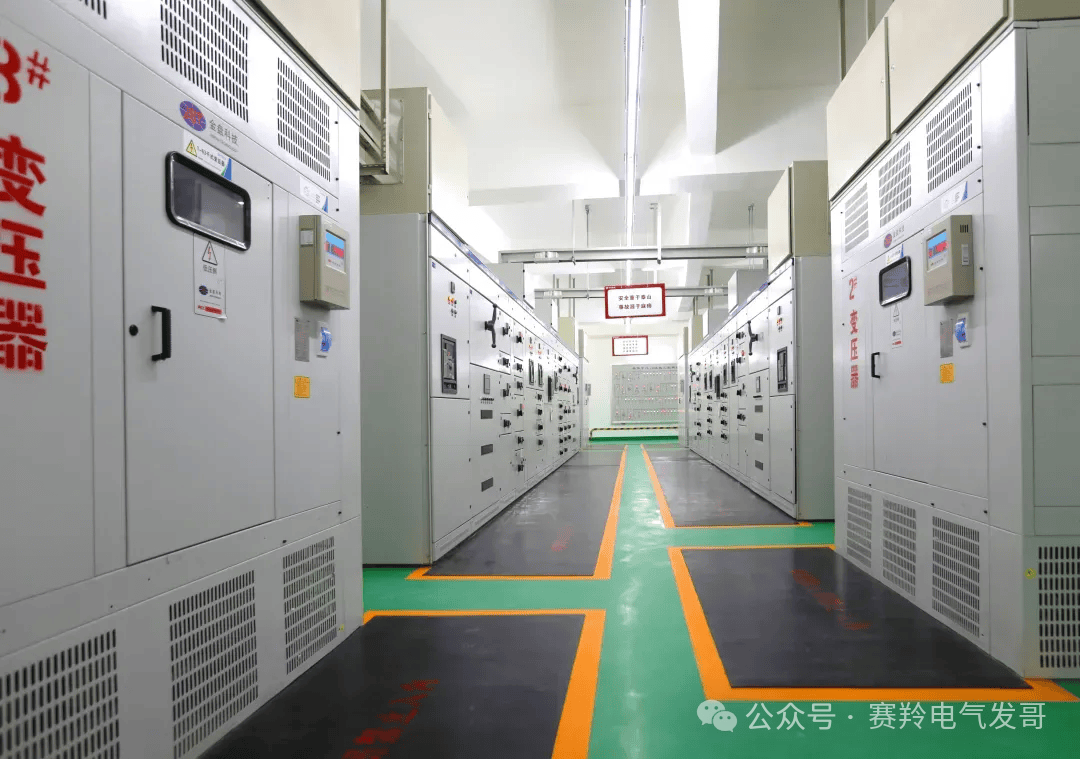

高压电不是不能用,是不适合直接给业主用。小区里那台(或那几台)变压器,就是整个系统的“转换器”。

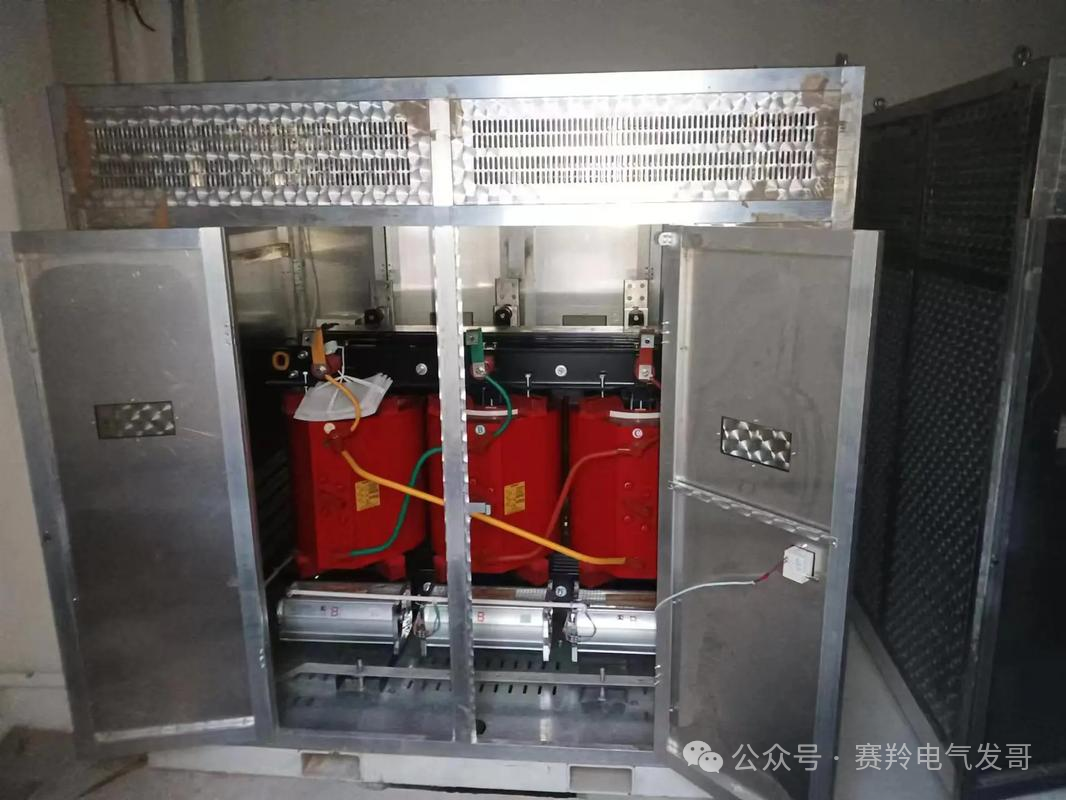

1)油浸 / 干式变压器:都在做同一件事

不管油浸还是干式,核心都是降压——把高压侧的电压等级降到低压侧,才能进入低压配电系统,最终送到每一户。

2)日常巡检重点:别只盯低压柜,变压器更要“看门道”

现场运维里,变压器是最容易被忽略、但一出事就很麻烦的设备。巡检时要有意识地围绕“异常”去看:有没有异味、有没有异常响声、有没有温升异常的趋势。你不是做表面功夫,你是在提前抓住“要出故障的信号”。
