一分钟区分限流电抗器和滤波电抗器，别选错

现场最常见的坑，就是电容补偿柜上电抗器“看着都差不多”，结果一上系统就暴露问题：要么是选型不对，要么是用错场景。粉丝群里就有小伙伴问：项目电容补偿柜选XD1电抗器，到底有没有问题？

发哥一句话先把结论放这：系统没谐波，用XD1限流电抗器没毛病；系统有谐波，就别绕远，优先考虑CKSG滤波电抗器。

下面教你一分钟分清楚，拿去现场就能用。

一、看“用几个”：数量不一样，一眼就能分

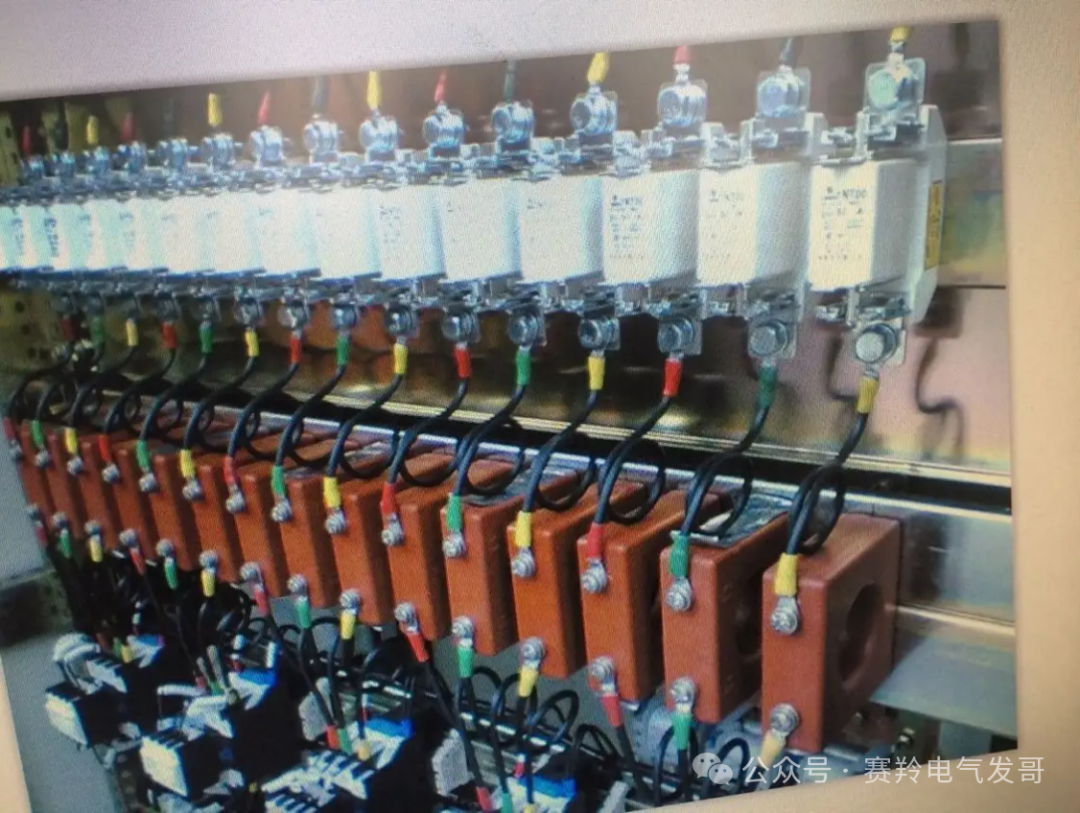

XD1限流电抗器是单相的：一个电容要配三个电抗器。

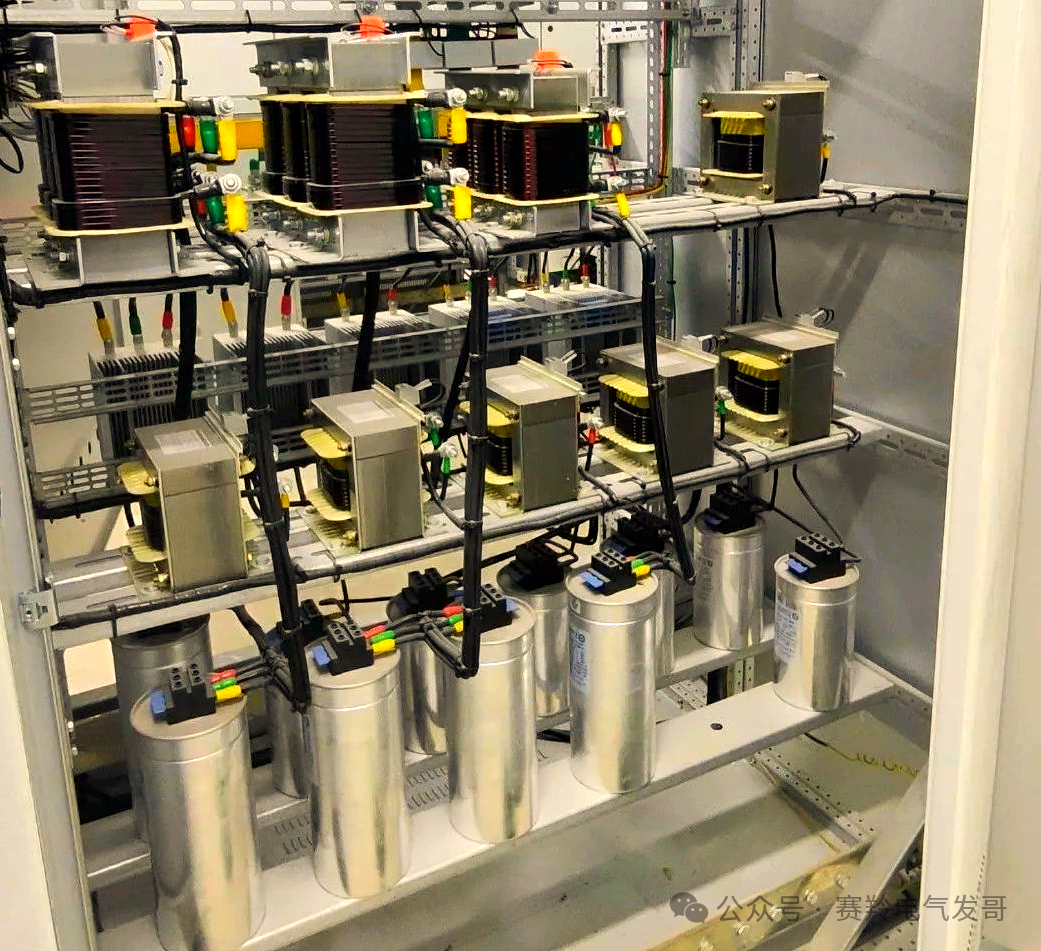

CKSG滤波电抗器常规是三相的：一个电容通常配一个电抗器。

所以你打开柜门先别急着看铭牌，先看“一个电容旁边跟着几个电抗器”，基本就能锁定大方向。

二、看“长什么样”：结构不一样，定位就不一样

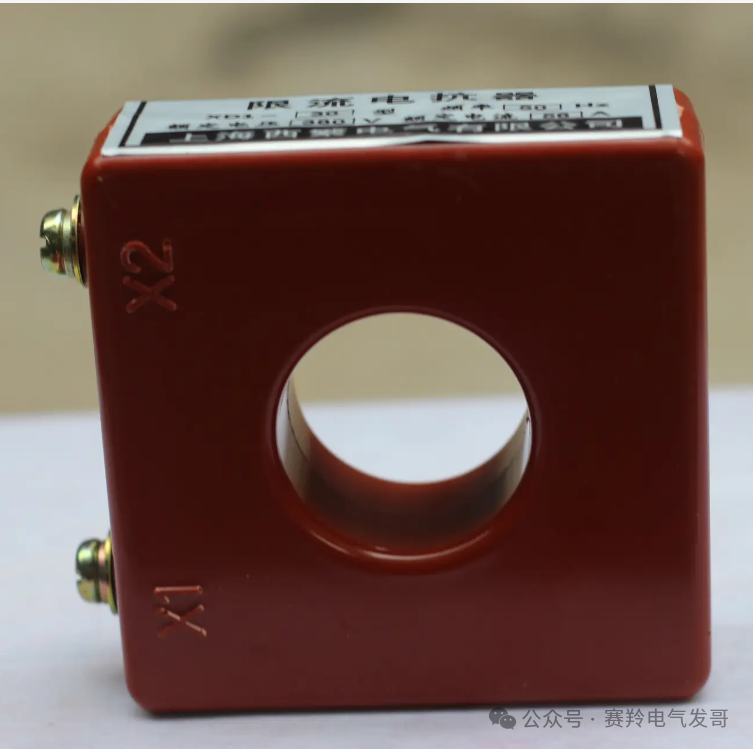

XD1限流电抗器：采用不饱和聚酯树脂浇注成型。

CKSG滤波电抗器：线圈和铁心组装成一体。

结构差异背后其实对应的是设计侧重点：一个更偏“限制冲击”，一个更偏“应对谐波环境”。
