35kV/110kV变压器、电压互感器绝缘特点及接地方式

电压互感器与变压器的绝缘设计、接线形式、一二次接地规范，很多同学始终分不清：全绝缘/分级绝缘的适用场景、不同系统的PT接线差异、一二次接地的底层逻辑。

今天深度梳理「绝缘设计、接线形式、一次接地、二次接地」相关要点。

绝缘设计的本质逻辑：根据系统接地方式，匹配设备绝缘等级，兼顾安全与经济性，是所有设计的底层核心。

绝大多数为小电流接地系统（中性点不接地/经消弧线圈接地），少数城市配网为小电阻大电流接地系统。

统一绝缘要求：全绝缘

1.变压器：绕组首端、末端绝缘水平完全一致。可耐受系统单相接地故障时，非故障相电压升高至√3倍相电压的短时过电压，适配小电流系统单相接地可短时运行的特性。

2.电压互感器：整体绝缘均等无薄弱点，无惧系统暂态过电压，适配绝缘监察、电压测量的工况需求。

全部为中性点有效接地系统（大电流接地系统）

统一绝缘要求：分级绝缘

3.变压器：绕组高压首端绝缘水平极高，中性点侧绝缘大幅降低。正常运行时系统中性点电位接近地电位，无需高等级绝缘，大幅降低设备制造成本、缩小设备体积。

4.电压互感器：和变压器设计逻辑完全一致，中性点为绝缘薄弱点，必须依靠接地才能安全运行，严禁悬空。

接线形式只由系统接地方式决定，和电压等级强绑定，无模糊空间：

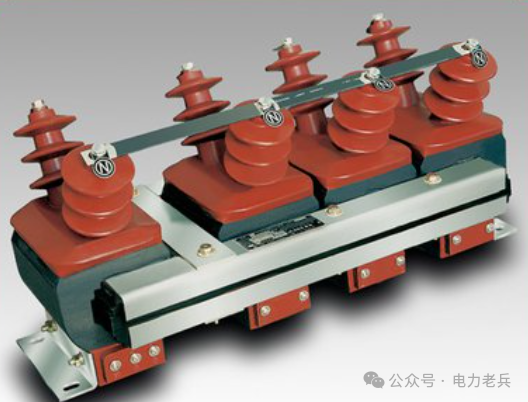

✅ 标准接线：YN,yn,d（星形-星形-开口三角）

核心作用：

•可精准测量系统线电压、相电压；

•专属开口三角绕组，采集系统零序电压，实现绝缘监察功能，是小电流接地系统必备配置。

✅ 标准接线：YN,yn（星形-星形，无开口三角）

核心作用：

•仅用于常规电压计量、继电保护；

•单相接地故障由保护装置快速跳闸，无需绝缘监察，零序电压可通过三相电压向量计算得出，无需额外绕组。

✅ 标准接线：YN,yn（星形-星形，无开口三角）
