VV 接线电压互感器解析

VV 接线也叫不完全三角形接线 / 开口三角接线，整套装置仅由两台单相电压互感器组成，区别于三台 PT 组成的星形接线。

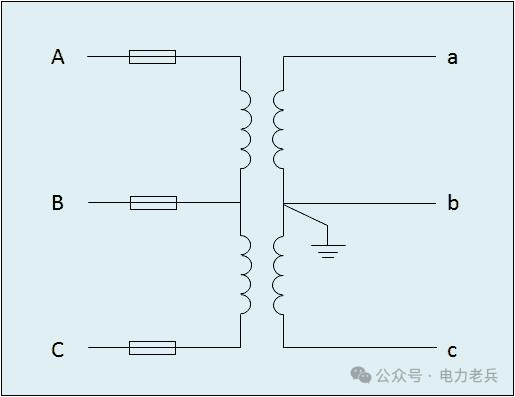

两台单相 PT 一次绕组分别跨接在AB 相间、BC 相间；二次绕组与一次侧极性对应，同步输出Uab、Ubc两组电压信号。

该接线仅能直接测量三相三线制系统的两组线电压：U_AB、U_BC。三相系统中U_AC可通过两组线电压矢量合成间接推算得出，但不属于互感器直接测量数据。

以 10kV 主流配电系统为例，VV 接线电压互感器二次标准线电压为100V，这是行业统一标准，也是仪表、继电保护的额定输入电压。

1. 无法直接测量相电压（相对地电压）

VV 接线无中性点引出，不存在对地电位参考点。相电压定义为 “单根相线对地的电压”，缺少公共接地基准后，A 相对地、B 相对地、C 相对地的真实电压均无法直接采集。这也直接导致它不能用于系统绝缘监察、单相接地保护—— 而这两项功能是电力系统安全运行的重要保障。

VV 接线的核心适配场景为纯三相三线制系统（代表：10kV 开关柜），完全无法适配三相四线系统，具体原因分为三点：

三相四线系统包含相线 + 中性线，运行、保护均依赖相电压（相线对地） 监测。而 VV 接线没有中性点，无对地测量回路，无法完成基础电压监测。
