LED散热不是玄学——从芯片到空气，热量到底经历了什么？

做灯的人都知道散热重要，但多数是“凭经验堆料”。其实，只要花几分钟看懂热量传递的路径和瓶颈，很多设计误区就能避免。

一、先纠正一个直觉：铜散热好，但为什么不用？

铜的导热系数约 400 W/m·K（读作“400瓦每米开”），这个数越大，说明材料导热能力越强。铜在这条“高速公路”上，比铝（约200）快了一倍。但灯具行业几乎全用铝，为什么？

因为散热不只是“导热”这一件事。热量从芯片到空气，要走三步路，铜只在第一步有优势，而真正的瓶颈在最后一步。

二、热量的三条出路：传导、对流、辐射

想象热量是一批货，要从芯片这个工厂运到空气这个最终客户手里。

· 第一步：热传导（高速公路）

热量在固体内部传递。芯片到基板，基板到散热器，都是这条路。这段路的“路况”由材料的导热系数决定，单位都是 W/m·K（瓦每米开）。比如铜约400，挤压铝型材约200，而压铸铝只有约90-120。

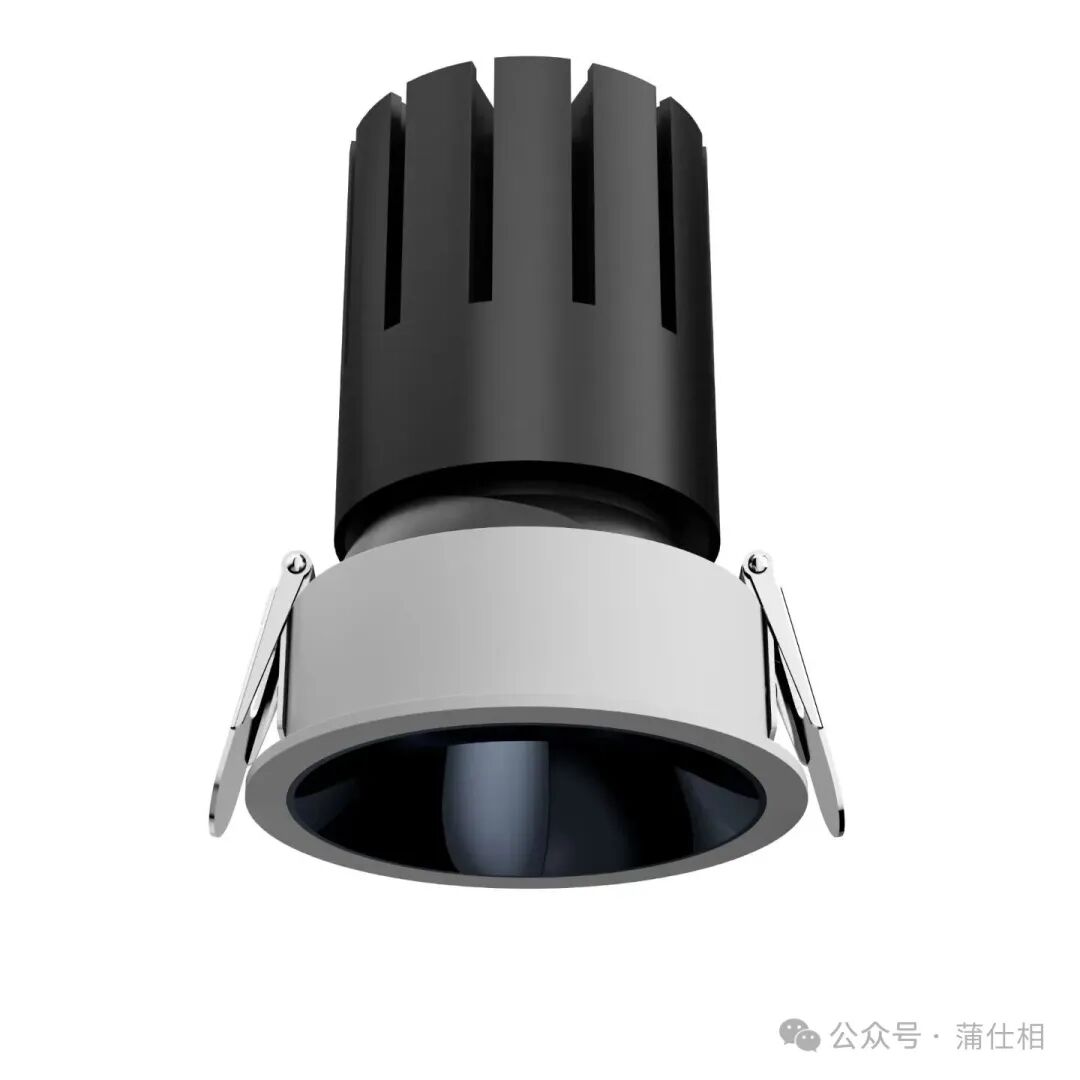

· 第二步：热对流（羊肠小道）

热量到了散热器表面，必须靠空气流动才能被真正带走。这是整个链条中最窄的瓶颈。无论高速公路多宽，小道堵了，全白费。

· 第三步：热辐射（可有可无的小路）

通过电磁波直接向外射。在LED灯具的自然散热中，贡献通常不到10%，表面处理（阳极氧化、喷漆）主要是为了防腐和美观，不是为了提高辐射。

第一个核心结论：散热设计的本质，是把热量高效地从“固体内部”搬运到“与空气的接触面”上，并让空气顺畅流走。

三、拆解热量的“八十一难”——热阻链

从LED芯片的PN结到周围空气，热量要经过一串“热阻”，像唐僧取经，关关难过。

路径是：PN结 → 封装外壳 → 焊点 → 基板绝缘层 → 导热硅脂 → 散热器 → 空气

这链条上，有两个环节最容易被忽略，却最要命：

1. LED基板——隐形的拦路虎

市面上主要有三种：

· 铝基板：最普遍。在铝合金板上覆一层绝缘层再覆铜。导热靠那层绝缘层，导热系数普遍只有 1-3 W/m·K。这层绝缘层，常常是整条热阻链上最大的瓶颈。

· 铜基板：把铝换成铜，导热有改善，但绝缘层瓶颈依然在，性价比不高。

· 陶瓷基板：没有那层低导热的绝缘层，导热系数可达 20-200 W/m·K，瓶颈大大缩小。但价格贵，主要用于高端或高功率产品。

选基板，就是在成本和一个“热阻瓶颈”之间做权衡。

2. 导热硅脂——薄薄一层，天差地别

基板和散热器之间，肉眼看着很平，显微镜下全是沟壑。如果不填充，中间隔的是空气（导热系数仅 0.026 W/m·K），热阻会大到离谱。

导热硅脂就是来填这些缝隙的。它的导热系数一般在 1-10 W/m·K 之间。但它有个工程悖论：不是系数越高越好，涂覆工艺更关键。 涂太厚，热阻反而大；涂太薄漏空隙，也白搭。均匀、薄薄一层，刚好填平缝隙，才是最佳状态。

第二个核心结论：基板的绝缘层和硅脂的涂覆质量，往往是整条散热链上被严重低估的瓶颈。先搞定这两样，再谈散热器设计。
