你不知道三相四线电能表怎么接线？一文讲透

      竟然有这么多电工，连三相四线电表接线都整不明白？今天一杯茶的功夫让你学会如何进行接线

端子顺序（电表正面端子从左到右1、2、3、4、5、6、7、8、9、10、11）

1、4、7：三相进线 L1、L2、L3（火线进）

3、6、9：三相出线 L1、L2、L3（火线出）

10、11：零线N（10进，11出，零线直通不分相）

1进3出A相，4进6出B相，7进9出C相；

10接零线进，11零线输出。

三根火线严格对应相序，接反会计量不准；

零线必须接入，缺零电表不工作；

负载电流不能超过电表额定电流。

电表端子1~9为电流+电压，10、11零线

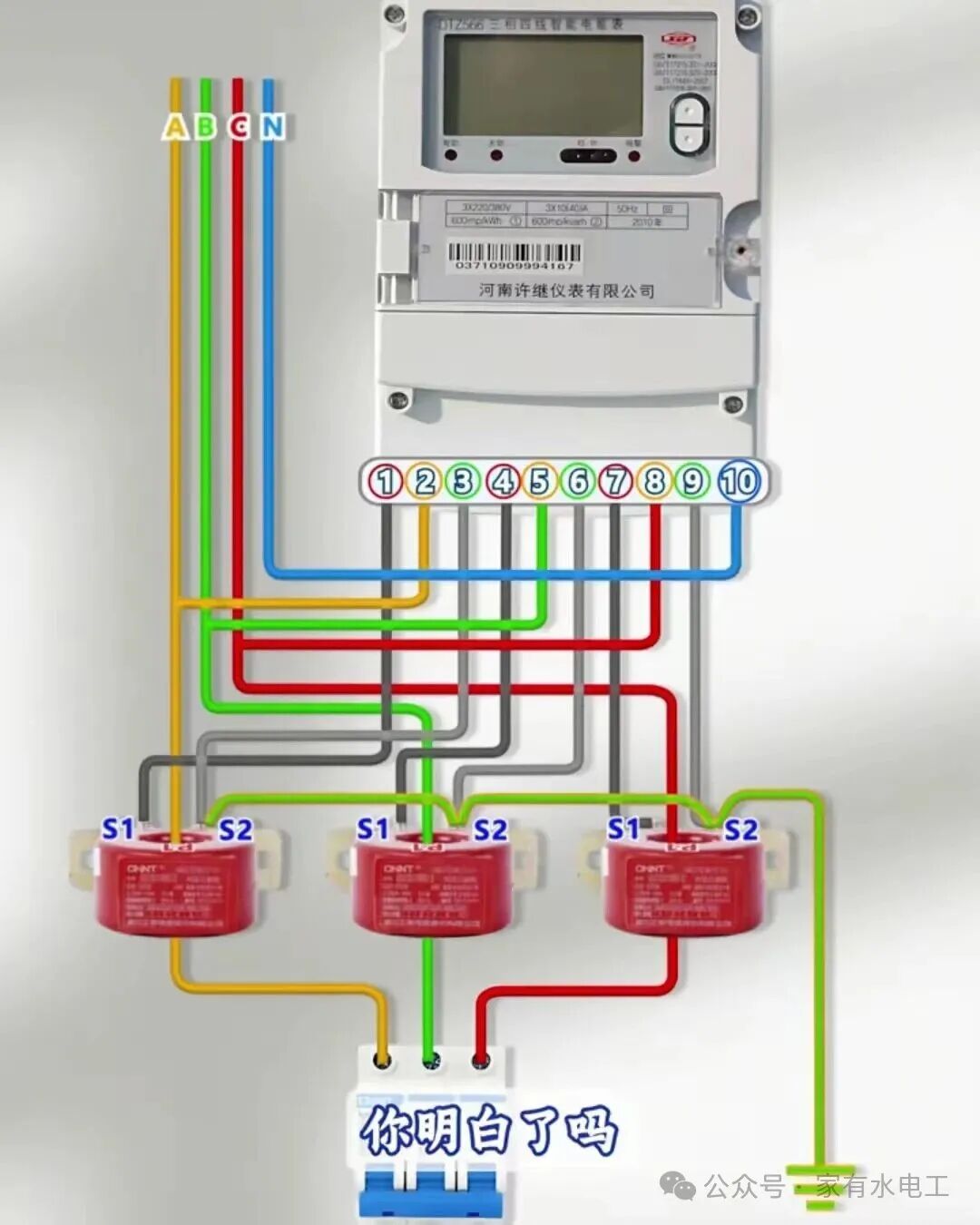

分两路接线：电压线、电流线
