怎样看低压配电箱的消防切非控制原理图

做低压配电箱配电柜，我们常听说切非这个词，或说消防切非，这是什么意思呢？

我的理解是：切断非消防用电。当某个区域（一般指建筑物内）发生火警，消防中心确认火警后，会针对这个区域的非消防用电回路发出指令，进行非消防电源切断操作。具体就是消防中心输出一个直流24V的电压信号，给非消防用电的配电箱，这台配电箱内的消防切非控制系统接收这个直流24V的电压信号，控制非消防用电的断路器分闸，从而切断电源，以保障有火警险情的区域断电安全。非消防用电的断路器分闸后，返回一个分闸信号到消防中心，告诉它切非完成，请放心。

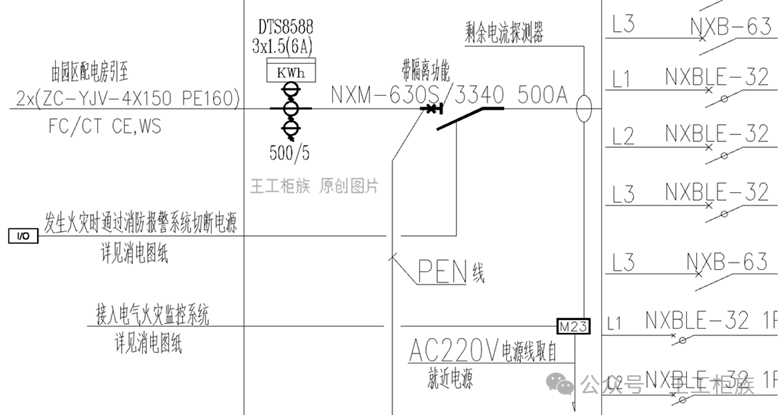

上图是配电箱的一次系统图，图中的进线塑壳断路器是带分励脱扣器的。图上要求：发生火灾时通过消防报警系统切断电源。这就是说要消防切非了。

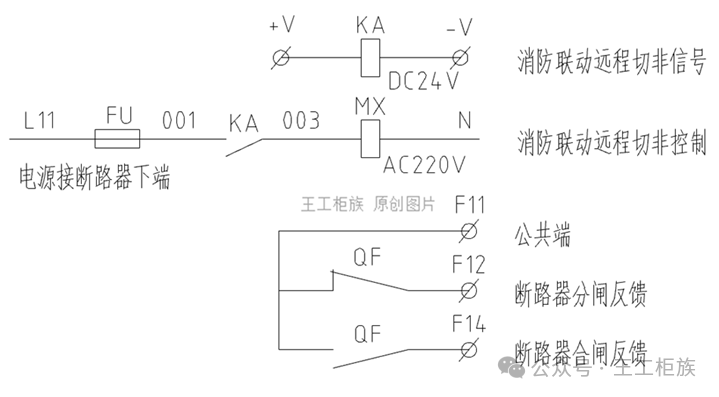

这张控制原理图就是消防切非的控制原理。看右边的文字注释基本上清楚它的控制功能了。我们一行一行来分析：

第1行：KA是一个小型继电器，线圈额定电压是直流24V，它接收由消防中心发送来的直流24V的电压信号。

第2行：小型继电器的触点KA串接分励脱扣器线圈MX，这个线圈MX的额定电压是交流220V，当消防中心发送直流24V电压信号到小型继电器KA线圈，KA动作，它的常开触点闭合使分励脱扣器线圈MX动作，促使塑壳断路器分闸，完成断电。

第3行：塑壳断路器的辅助触点的公共端，也就是接反馈信号的公共点。

第4行：塑壳断路器的辅助触点的常闭端，当断路器在分闸状态时，它是闭合的，在合闸状态时是断开的。用于向消防中心反馈断路器是分闸状态的信号。
