彻底分清楚“短路电流、开断电流、动稳定/热稳定电流、额定短时/峰值耐受电流”是什么东东
|

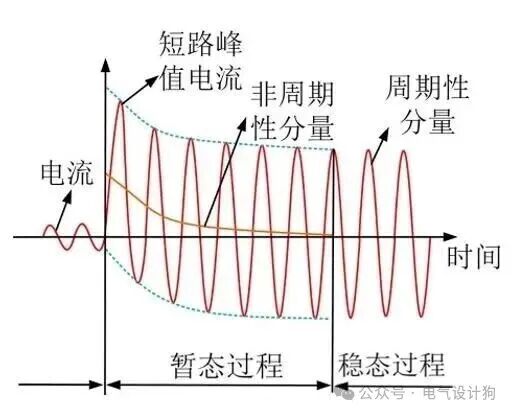

作为一名电力工作人员，你是不是经常被这些名词搞的一头雾水，一会儿说短路电流，一会儿又说开断电流，那么今天我们一起来捋一捋，这些名称的详细含义和区别是什么。 结合高压电器（断路器、隔离开关、开关柜、母线、互感器）行业标准定义，我们分名词释义、物理意义、作用、单位、应用场景逐一区分，最后做汇总对比。 电力系统发生相间 / 相对地短路故障时，回路中瞬间流过的超大故障电流，包含周期分量（稳态短路电流）和非周期分量（直流偏移分量，冲击峰值）。 短路峰值电流（冲击短路电流）：短路发生后第一个半波的最大瞬时电流，电流峰值最大，电动力最强。 稳态短路电流：非周期分量衰减完毕后，持续流过的周期性短路电流。 kA（千安） 系统故障根源，是所有开关设备、导体选型、校验的基础依据。
（图片来源于网络） 断路器、负荷开关等具备灭弧能力的开关设备，在规定电压、工频、恢复电压条件下，能够可靠切断的最大短路电流有效值。 仅针对需要分断故障电流的开关（断路器核心参数）；隔离开关、母线无开断能力，无此参数。 一般指周期分量有效值，需匹配安装地点的稳态短路电流。 分为：额定短路开断电流、额定负荷开断电流。 kA（有效值） 考核开关灭弧、切断故障的能力，开关最核心参数之一。
（图片来源于网络） 行业现行标准：额定峰值耐受电流 = 动稳定电流（新旧名称统一） 设备（开关、母线、触头、柜体）在短路冲击电流作用下，短时承受巨大电动力而不发生变形、断裂、触头弹开、结构损坏的最大电流峰值。 短路峰值电流会产生极强电动力，拉扯、挤压导体 / 触头，该参数考核机械强度。 对应短路第一个半波的冲击峰值，时间极短（数毫秒）。 所有高压一次设备（断路器、隔离开关、母线、开关柜、套管）均需校验。 kA（峰值，注意和有效值区分） 校验设备抗电动力冲击的机械能力。
（图片来源于网络） 行业现行标准：额定短时耐受电流 = 热稳定电流（新旧名称统一） 设备在规定短时持续时间内（标准：1s、2s、3s、4s），承受持续稳态短路电流，不因发热导致绝缘老化、金属熔化、部件烧毁的最大电流有效值。 短路电流持续流过导体，产生大量焦耳热，温度急剧升高，该参数考核耐热能力。 对应稳态短路电流有效值，有明确持续时间（铭牌必标：如 25kA/4s）。 电流越大、时间越长，发热越严重。 全系列一次设备通用校验参数。 kA（有效值），搭配耐受时间（s） 校验设备抗短路发热的热稳定能力。 名称 标准名称 电流性质 单位 考核能力 作用对象 时间特征 核心场景 短路电流 短路电流 分峰值、有效值 kA |
