低压柜相同模数抽屉别乱插:看着一样,后果不一样

时间:2026-06-17作者:佚名

现场最怕遇到两种“自信”:一种是“这个抽屉模数一样,肯定能通用”;另一种是“先插上试试,不行再说”。

很多低压柜故障,不是设备质量问题,而是“装配习惯”把问题埋进去。今天就把一个真实场景掰开讲透:相同模数的抽屉,请千万别乱插入。

先说结论:模数相同,不等于电流相同;电流不同,插件就可能不同;插件不同,硬插进去,轻则接触不到位,重则直接把插件顶坏。

这次客户遇到的是什么情况?

客户反应两件事:

低压抽屉接触不到位

其中一个抽屉的插件直接损坏了

更关键的是:设备还没正式投入使用,就先出状况了。

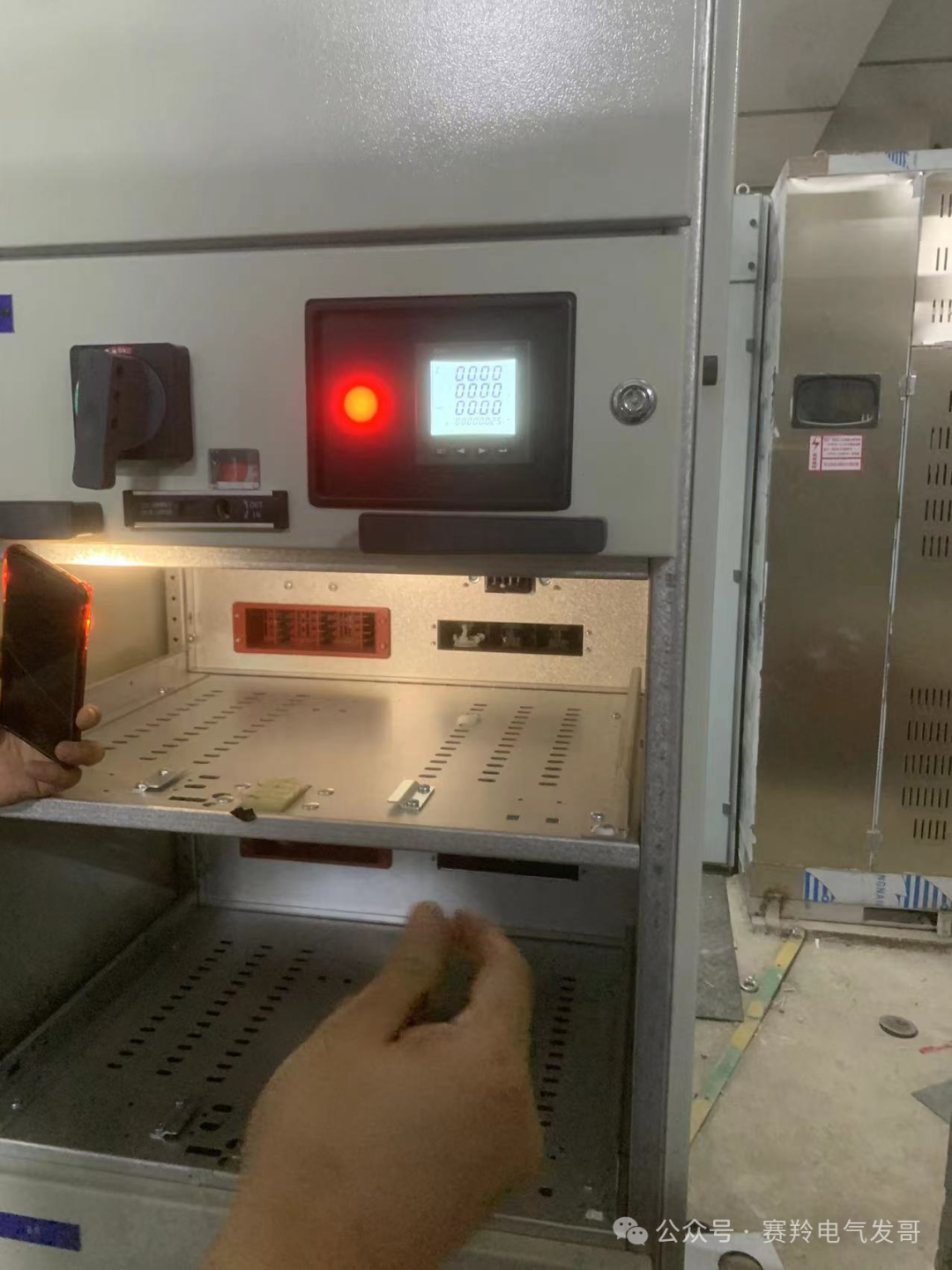

我当时没去“猜”,也没让他先拆,朋友发来几张现场照片,我基本就能断定关键点在哪——这类问题,十有八九不是“抽屉坏”,而是“抽屉插错”。

成套设备不是“出厂能亮灯”就算合格

一句话总结:成套电气设备是要走严格出厂试验程序才能出厂的。

出厂试验把绝大多数硬伤都筛掉了:机构动作、互锁逻辑、回路连通性、装配一致性……该过的关都过了。

所以当你现场一上来就出现“接触不到位”“插件损坏”,你得优先怀疑两件事:

抽屉有没有按图、按位安装

有没有人为强插、错插、混插

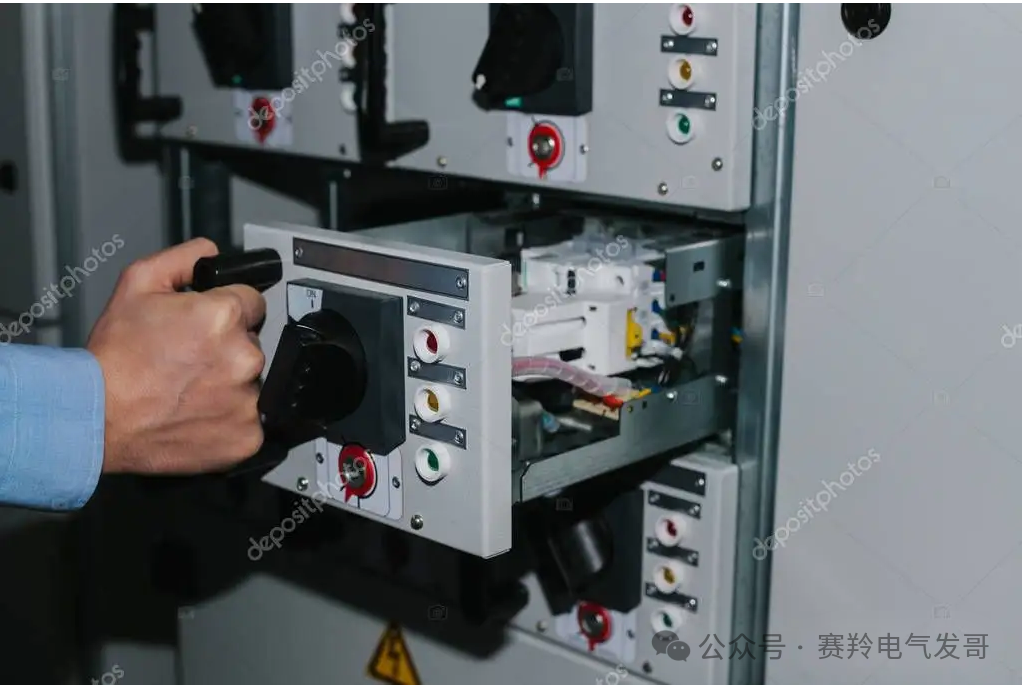

相同模数抽屉,电流不同,插件也不同

很多人栽就栽在“相同模数”这四个字上。

抽屉外形、尺寸看起来一样,不代表内部配置一样。尤其在低压抽屉柜里:

同一模数的抽屉,可能对应不同回路

不同回路,额定电流可能不同
