认识汽修常用工具——万用表

时间:2026-06-18作者:佚名

万用表是汽车维修技术人员不可或缺的工具之一,汽车维修时多用手持式数字万用表,主打测电压、电阻、通断、电流、二极管、三极管,是检修电路、传感器、线路的基础工具。以下从万用表的结构开始逐一进行介绍,来认识各按键、区域及插孔的功能。

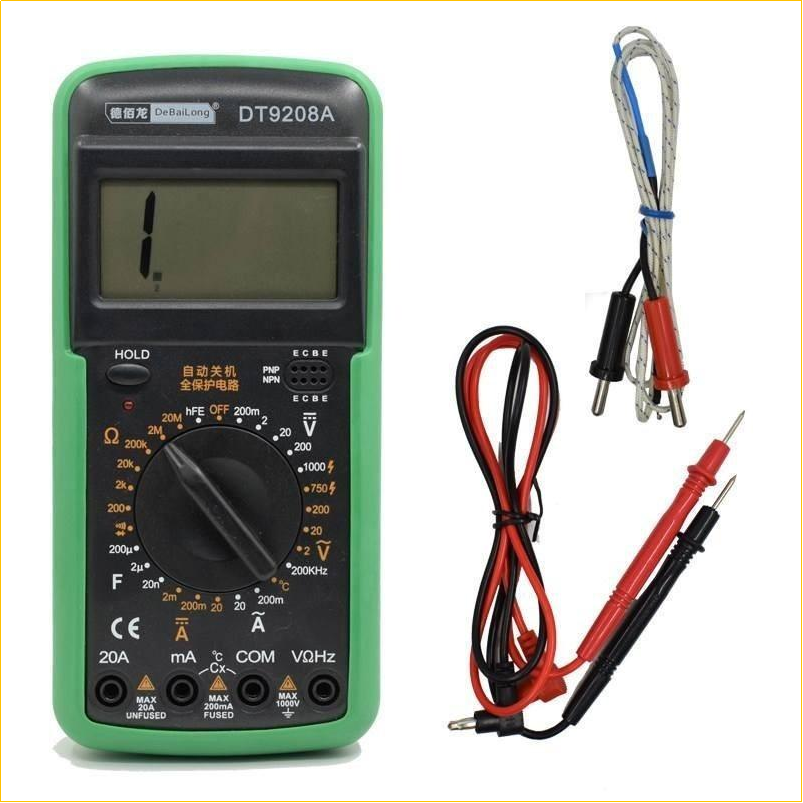

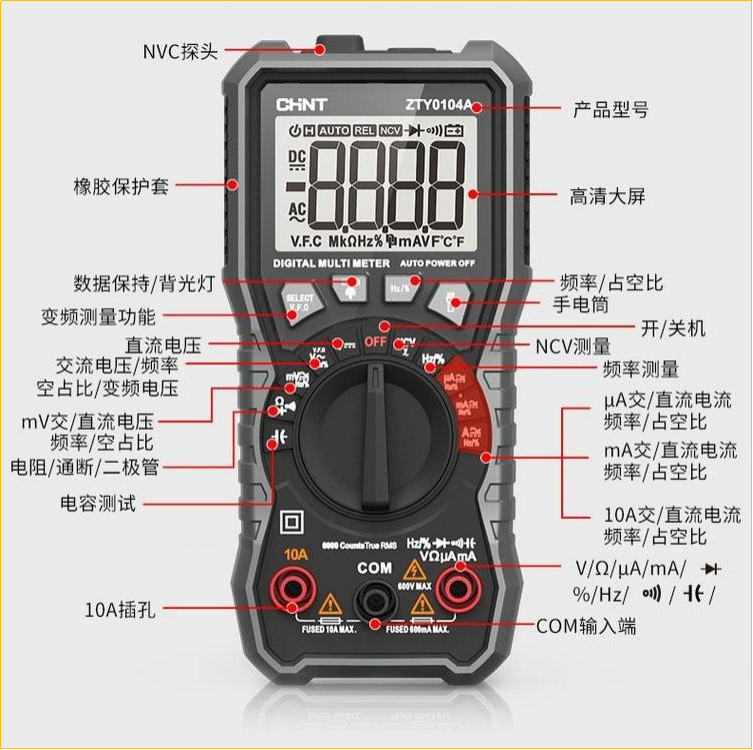

手持式数字万用表有功能/ 量程选择开关(手动、自动)式和按钮式之分,两者在结构组成上略有区别。手持式数字万用表主要由显示屏、电源开关、功能/ 量程选择开关(手动、自动、按钮)、输入插孔、晶体管插孔和数据保持键等部分组成。

一、电源开关

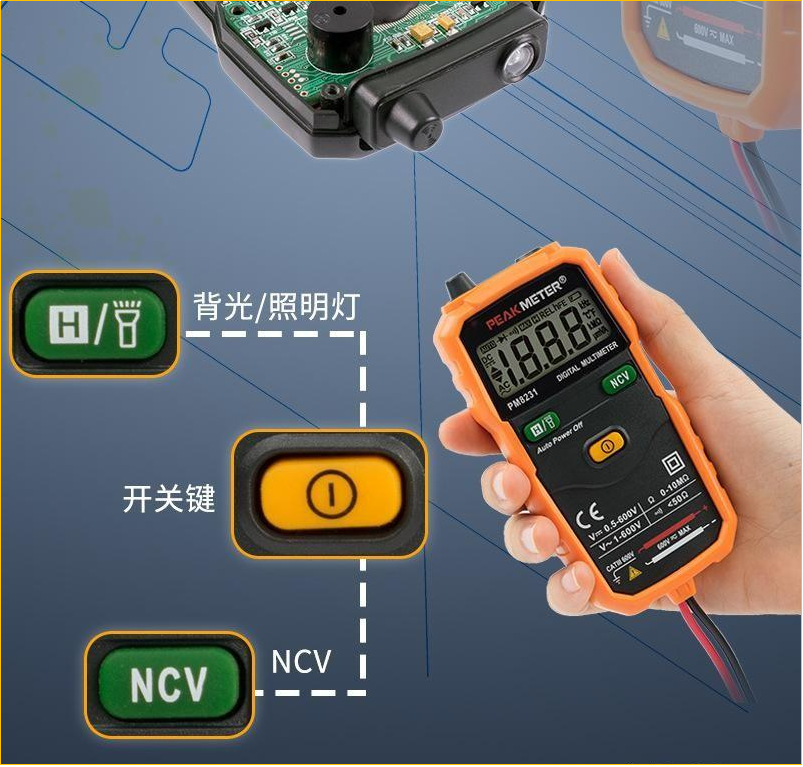

数字万用表设有电源开关(POWER)或关闭档位(OFF),控制数字万用表的电源状态。按下它打开仪表的电源,待显示屏显示的数字稳定后再进行测量,测量完毕马上关掉电源(即再按一次POWER或选择开关在关闭档位OFF)以免浪费电能。

二、液晶显示屏

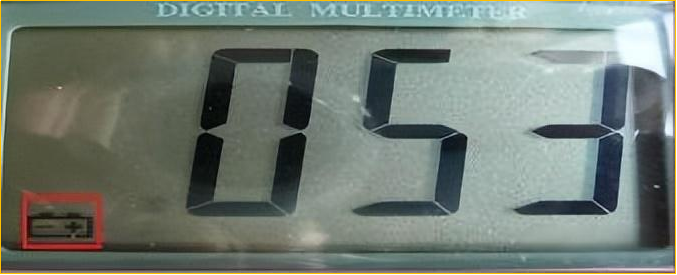

若显示屏上出现“蓄电池”符号,则表示数字万用表内的电池电量低,如下图所示。

此表在低电压下工作,读数可能出错,为避免错误的读数造成错觉而导致电击伤害,显示低电压符号时应及时更换电池。

数字万用表液晶显示屏根据显示位数通常可分为三位半、四位半、五位半和六位半等。

测量时,对三位半数字万用表,能以三位半的十进制数字显示读数。最大显示数为1999或 -1999,并有极性和小数点的指示。对四位半数字万用表,最大显示数为19999或 -19999。其他显示位数依此类推。当被测量超过最大显示值时,显示屏显示数字“1.”,如下图所示,表示过量程或溢出,此时应更换更高量程进行测量。在测量电阻时,若表笔开路,则显示屏也会显示过量程符号“1.”。

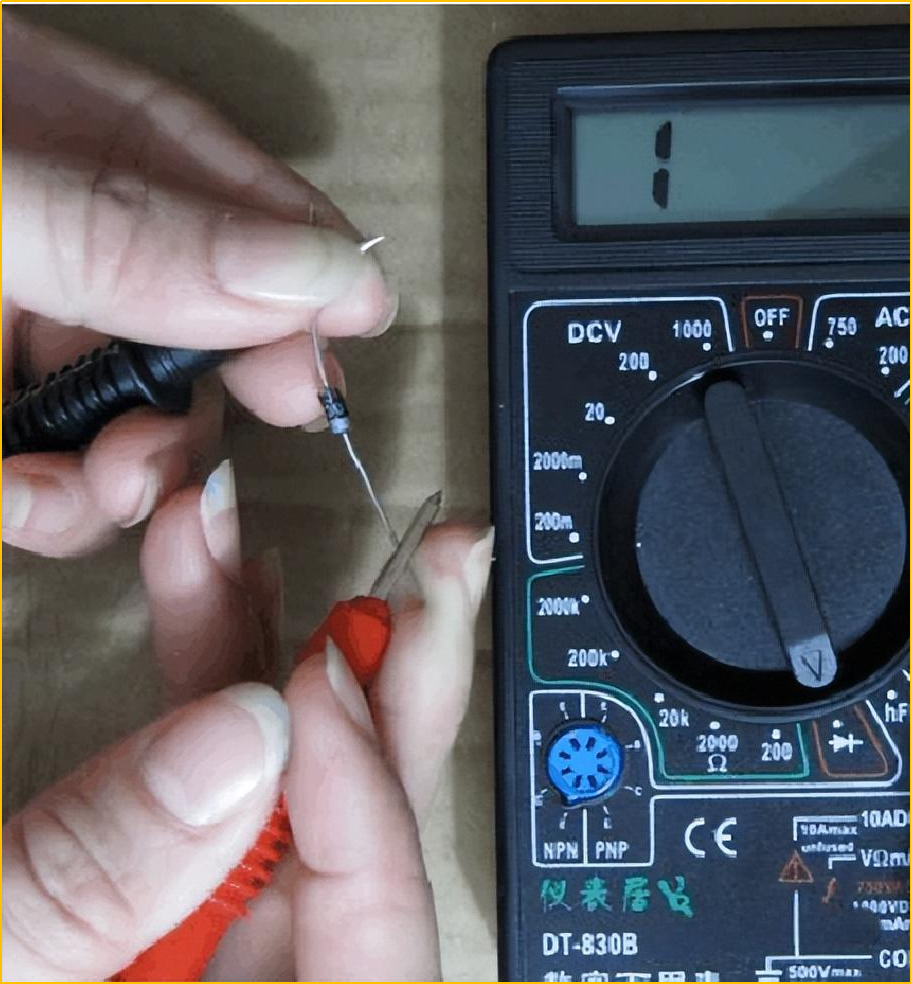

在测量二极管反向状态时也会显示过量程符号“1.”,表示反向电阻很高。因此,测量时应注意区分,不能混淆。数量单位参见量程(选择)开关上的标注。

三、功能/ 量程选择开关

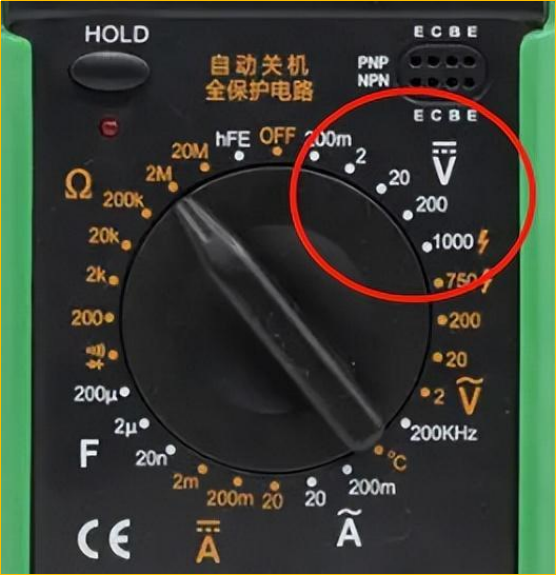

1、直流电压档:如下图所示,它可以测量0~1000V 的直流电压(DCV), 分200mV、2V、20V、200V、1000V五档,档位数字指最大能测量的电压值(量程),测量时不能超过此值。

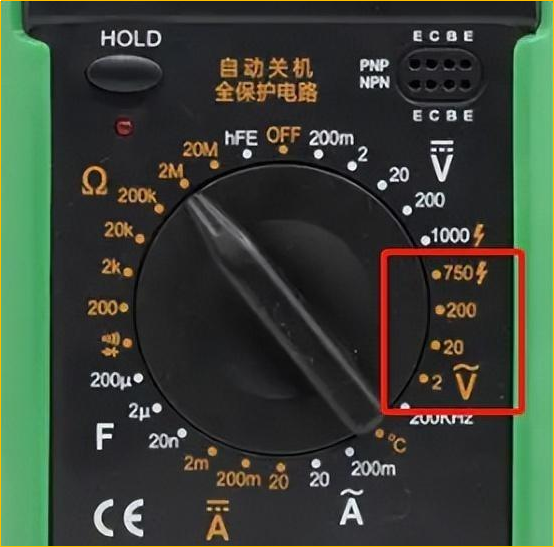

2、交流电压档:它可以测量0~750V 的交流电压(ACV),分2V、20V、200V、750V四档,档位数字指最大能测量的电压值(量程),测量时不能超过此值。

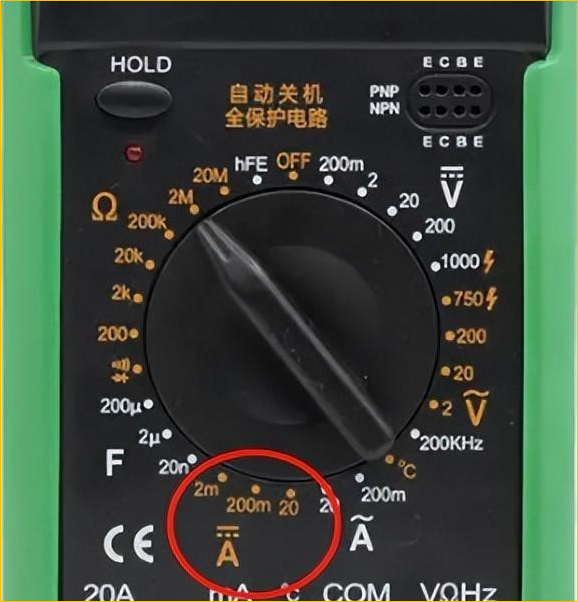

3、直流电流档:它可以测量0~20A的直流电流(DCA),分2mA、200mA、20A三档,档位数字指最大能测量的电流值(量程),测量时不能超过此值。

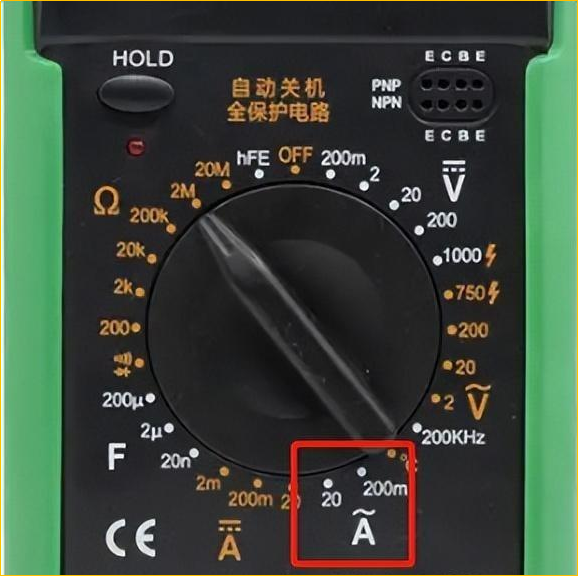

4、交流电流档:它可以测量0~20A 的交流电流(ACA), 分200mA、20A二档,档位数字指最大能测量的电流值(量程),测量时不能超过此值。

5、电阻档:它可以测量0~ 20MΩ的电阻值(Ω),分200、2k、20k、200k、2M、20M六档,档位数字指不能超过的电阻测量值(量程)。
