一分钟图解半挂车主要结构

时间:2026-06-19作者:佚名

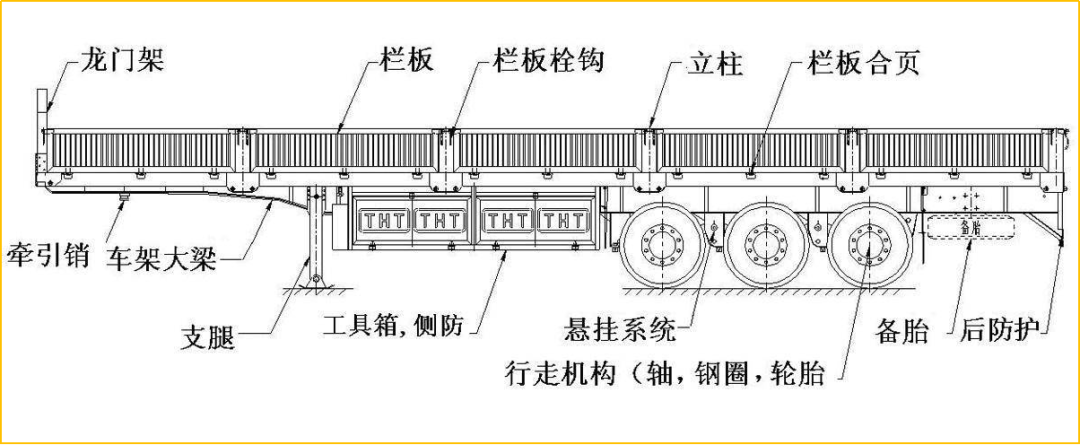

很多卡友跑了好几年车,可能依旧对半挂车结构一知半解,今天一分钟带你吃透半挂车九大核心结构,新手速懂、老司机查漏补缺!

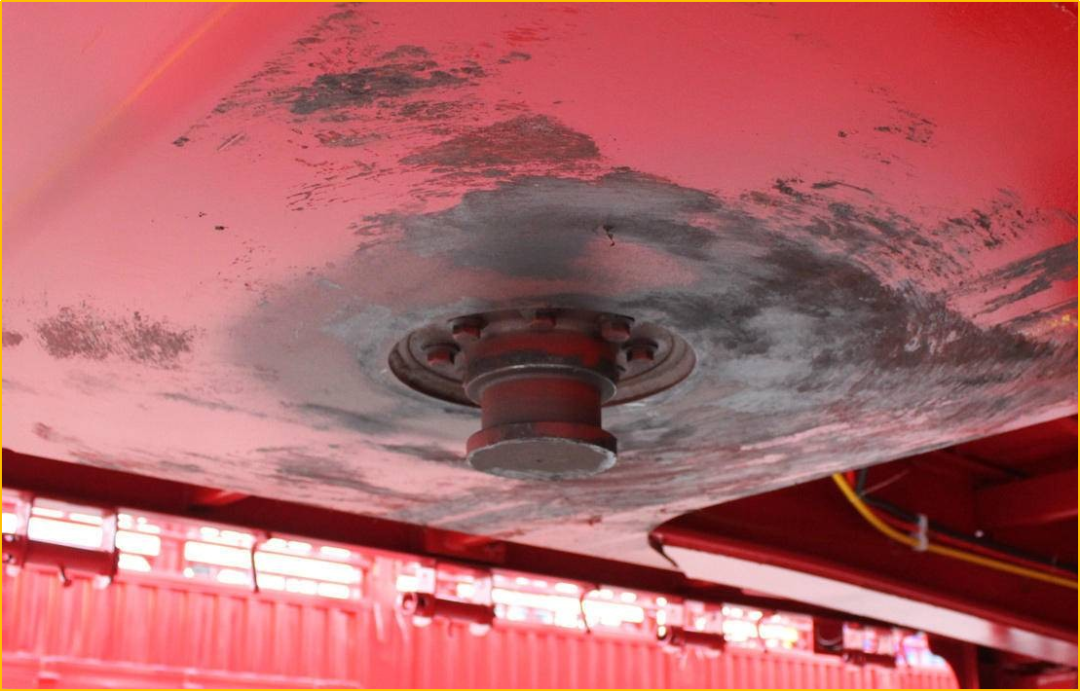

首先是牵引连接机构,核心就是牵引销,负责连接车头和挂车,承接主要牵引力,日常一定要检查磨损和锁止灵敏度,避免脱挂隐患。

对于不同的载货吨位有50#牵引销、 90#牵引销之分。一般以50T挂车及货物总重为限,50T以下用50#销,50T以上是90#,90T以上的话保险起见会用90#牵引销了。

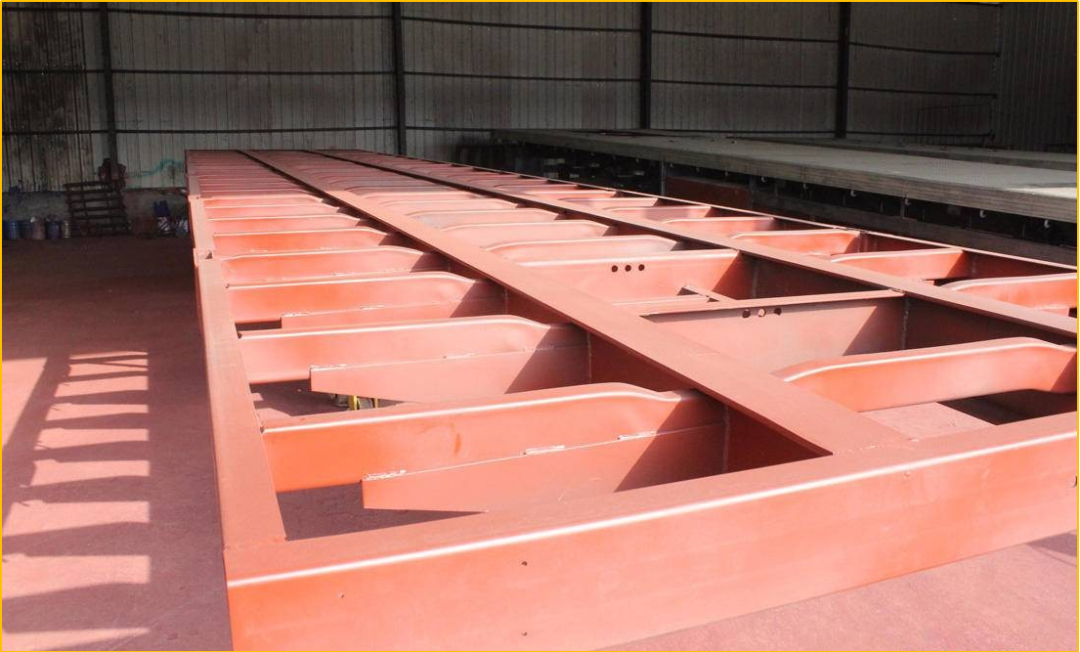

车架总成主要由大梁——焊接工字钢、支撑横梁、连接横梁、边梁、锁头、牵引销连接装置、面板等组成,是挂车的承重骨架,全车货物和设备载荷都靠高强度大梁、横梁承接,长期重载后要重点排查焊缝和变形问题。

边梁一般都是槽钢或者折弯件,目前大多挂车都用槽钢,轻体挂折弯件边梁会多些,因为对强度的要求不是太大。支撑横梁就是贯穿梁,现在大多都是W梁了(如图就是W梁做贯穿梁),重货时才用10#以上的槽钢。

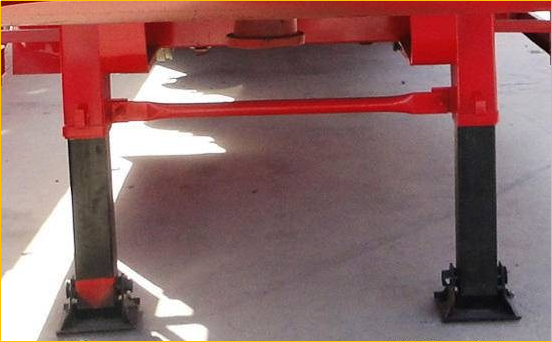

挂车的支撑装置主要是用于脱挂时支撑挂车的,由支腿、连接支架等组成。前端支腿是挂车的独立支撑腿脚,摘挂停放、卸货时稳定车身,行驶前必须完全收起锁死,防止路面剐蹭损坏。

悬挂系统分钢板弹簧和空气悬挂,钢板悬挂抗造耐用、适合重载,空气悬挂减震更好,能保护货物、减少轮胎磨损。
