母线分裂压板：一次把“死区”问题讲透 | 干货分享

      母线是变电站的“交通枢纽”，任何一段失电都会牵连大片负荷。 母差保护（又称电流差动保护）靠收集各TA电流来“算账”，一旦算法失衡就出口跳闸。运维人员最常打的交道，就是压板的投退——其中跳闸出口、互联压板大家已烂熟于心，唯独 分裂压板仍存误解。弄清它，才能避免“误切母线”或“该切不切”两大尴尬。

 2.1 ◇ 死区产生的前提

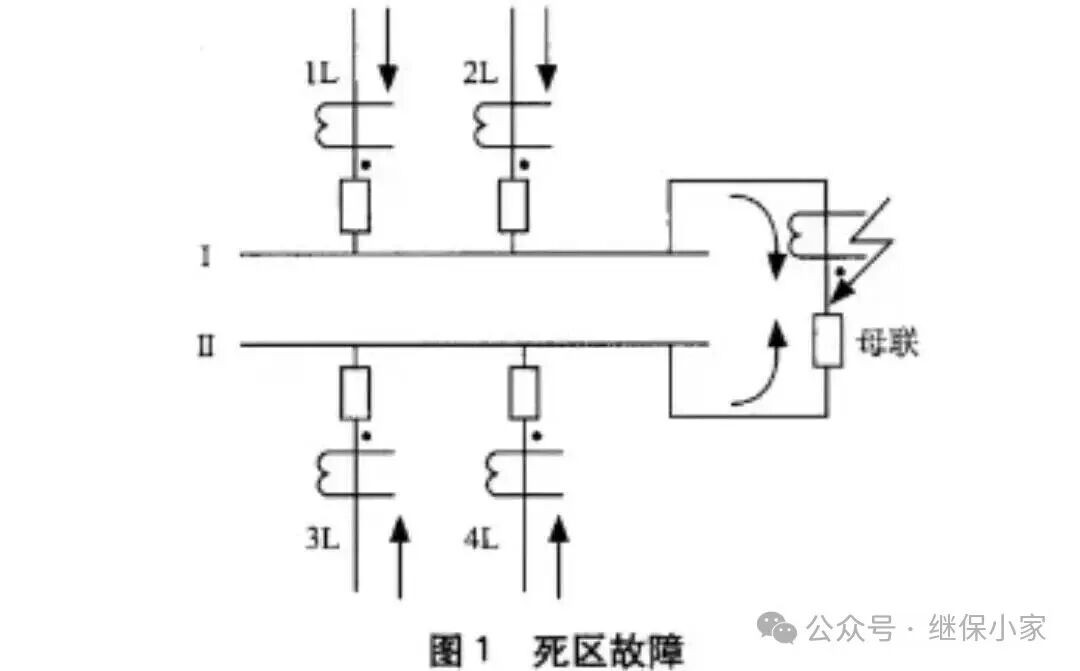

      母联开关若只在一侧装设TA（敞开式设备常见），故障就会落在母联与母联TA之间—— 这段“真空”就是死区。死区内短路时，本该由Ⅱ母差动切除，却因电流未计入Ⅱ母差动，结果跳开母联与Ⅱ母，故障依旧“挂”在系统里。

2.2 ◇ 死区保护的“补救”逻辑

      为缩短切除时间，装置设置 母联死区保护：当母联已跳开、TA仍有电流、大差元件未返，150 ms后把母联电流从小差里“踢”出去，人为制造Ⅰ母电流失衡，迫使Ⅰ母差动动作，最终切除死区。看似“曲线救国”，却能在100 ms级故障里抢回时间，减少一次设备损坏风险。

 3.1 ◇ 为什么会出现“误切”？

母联热备用、两段母线均有电压时，死区故障点明明在Ⅰ母，却把Ⅱ母也拖下水——这就是速动性与选择性冲突的典型案例。

分裂压板投入后，只要满足“两段母线均运行、母联在分位、母联无负荷电流”三条件，就把母联电流踢出小差，实现“只跳故障母线，保留健康母线”。

 3.2 ◇ 逻辑图拆解

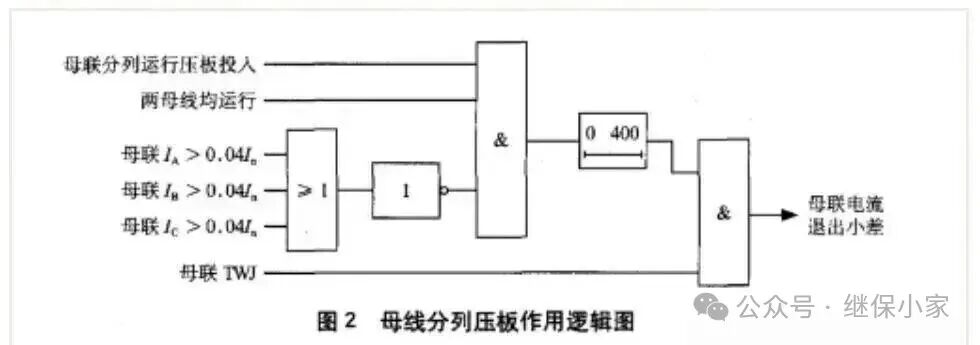

      上图把“何时退出小差”拆成四个判断框：大差动作→跳母联→Ⅱ母差动返回→150 ms后检查“三条件”是否成立。一旦成立，立刻把母联电流从Ⅰ母小差里剔除，迫使Ⅰ母差动动作，实现 “精准打击”。

     以最常见的 双母线+单分段接线为例，分停电与送电两大场景逐帧拆解。

4.1 ◇ Ⅰ母停电操作
