钢厂电磁干扰对工控系统的影响及全套解决办法

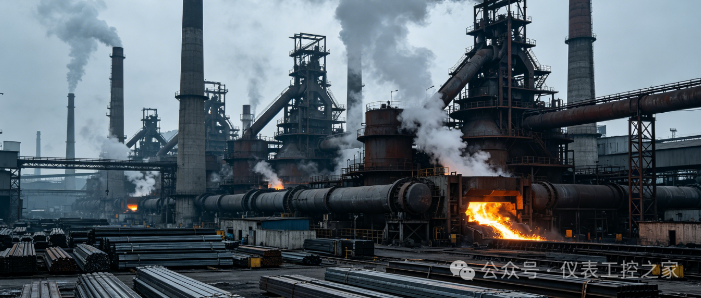

      钢厂是工业电磁干扰最恶劣场景：电弧炉、中频炉、大功率轧机传动、多台变频器、高压电机、天车滑触线、直流焊机、大功率接触器通断，会产生谐波、脉冲尖峰、电磁场、静电、浪涌，直接破坏 PLC、仪表、通讯、传动整套工控。

·变频器、大功率整流装置产生大量谐波，污染厂内低压电网；

·电机启停、接触器分断产生高压浪涌；

·电弧炉冶炼时电压剧烈闪变、电流畸变。

路径：220V 控制电源、24V 仪表电源、动力电缆耦合进 PLC、变送器、触摸屏。

·大电流动力电缆、高压母线、中频炉、电弧炉向外辐射强交变磁场；

·变频器输出动力线高频辐射，近距离干扰编码器、4-20mA 信号线；

·天车滑触线打火形成高频辐射。

动力电缆与仪表通讯桥架并行敷设，强弱电近距离平行，通过电容耦合、电感耦合，在弱信号线上感应出杂波。

1.热电偶 / 热电阻温度无规则大幅跳变，炉温显示忽高忽低；

2.4-20mA 变送器信号漂移、上下波动，实际工况稳定但数值乱跳；

3.雷达料位、结晶器液位受变频干扰，数值跳变、丢失测量值；

4.轻微干扰：显示不准；严重干扰：信号直接归零或满量程，触发联锁停机。

1.金属接近开关无工件时无故误触发，辊道乱启停；

2.轧机、飞剪编码器脉冲丢失、乱码，速度波动、定长剪切偏差大、堆钢；

3.限位开关信号时有时无，炉门、推钢机误动作。

1.数字量 IO 模块无故误输出、误输入，安全联锁随机触发全线急停；

2.模拟量通道烧毁，无规律通道损坏；

3.CPU 偶尔报错、死机、程序异常，重启后暂时恢复；

4.24V 电源纹波过大，仪表供电不稳。

钢厂停机高发问题：

1.Profibus-DP 总线频繁掉线，整段辊道变频器失联；

2.Profinet 以太网丢包、通讯中断，主传动与 PLC 失去同步；

3.Modbus 仪表、煤气报警器数据卡顿、刷新延迟；

4.触摸屏画面卡死、数据刷新滞后，操作指令下发失效。

1.变频器随机报过流、过载、通讯故障，实际负载正常；

2.速度给定信号受干扰畸变，轧机转速震荡、钢板厚度不稳；

3.多台变频同时运行时故障加剧，单台单独开故障消失。

·机柜内除湿加热器、冷却风机启动瞬间仪表全部跳变；

·电焊作业时整条轧线工控系统失灵；

·故障无固定规律，时好时坏，断电静置一段时间恢复。

·动力电缆（380V 电机、变频输出）、控制电缆（220V 接触器）、仪表通讯电缆（24V、4-20mA、总线）三层独立桥架；

·平行距离≥30cm，交叉必须垂直 90° 交叉，禁止长距离并排；

·高温轧线、电弧炉区域分开距离提升至 50cm 以上。

·通讯总线：专用双层屏蔽 Profibus/Profinet 电缆；

·模拟量信号：两芯双绞屏蔽仪表电缆；

·编码器：高柔性屏蔽双绞线，轧机震动区域选用耐弯折屏蔽线；

·变频输出电机线：专用屏蔽变频电缆，禁止普通 YJV 电缆。

加热炉、转炉附近仪表就近转接箱，减少长距离裸露弱电线缆。

1.屏蔽层接地标准

·总线、模拟量屏蔽电缆：两端可靠接地；

·编码器、伺服屏蔽线：控制柜端接地，设备侧 360° 环接金属接头；

·禁止只接一端、禁止屏蔽线单根细线拧接接地。

2.等电位接地网（钢厂重中之重）

·所有 PLC 柜、变频柜、操作台、仪表支架、电机外壳、桥架金属支架全部连通接地扁钢；
