工控仪表现场故障排查与运维实操总结

时间:2026-06-19作者:佚名

一、前言

      在化工、热力、水处理、制造业自控系统中,温度、压力、流量、液位四大类现场仪表是PLC/DCS控制系统的数据来源,仪表故障直接造成自控失灵、联锁误动作、生产停机。本文结合现场实操经验,从仪表单体故障、4-20mA模拟量信号故障、PLC联动异常、干扰通病四大维度梳理问题、成因、处置方案,适配仪表维保、电工岗前学习、车间技术交底使用。

二、四大类现场仪表典型故障与处理

(一)温度仪表(Pt100热电阻、K型热电偶)

1. 中控温度瞬间满量程飙升

故障原因:热电阻断线、热电偶开路、补偿导线端子松脱;K型热电偶正负极接反、补偿导线型号混用。

排查:万用表测Pt100常温阻值(标准≈100Ω),无穷大为断路;热电偶测毫伏信号,无电压即为线路断开,紧固端子或更换测温元件。

2. 温度显示偏低、无变化

故障原因:测温元件短路、接线进水受潮、套管积灰包裹测温探头。

处置:烘干接线端子,清理套管污垢,短路故障直接更换传感器。

(二)压力变送器(二线制4-20mA)

1. 就地压力表正常,中控数值不动/偏差大

故障TOP诱因:引压管路堵塞、根部阀未全开、冬季引压管冻堵、引压接头漏气;变送器零点漂移。

排查步骤:①全开根部阀,排污疏通引压管;②断电重新零点校准;③测回路电流,空载DC24V正常则变送器本体故障。

2. 加压无输出,泄压不归零

密封圈挤压堵死引压口,拆卸更换密封垫圈,重新紧固变送器螺纹,避免过紧挤压胶圈。

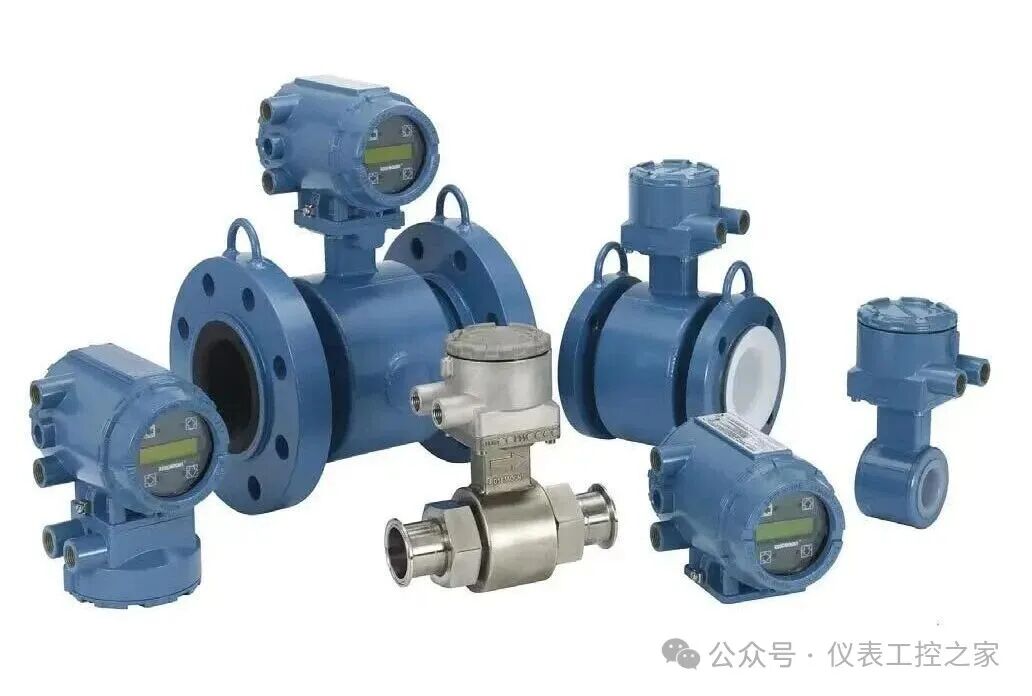

(三)流量仪表(电磁、涡街、孔板)

1. 电磁流量计示数偏低、无流量也有底数

常见四点故障:管道未满管、电极结垢附着介质、仪表接地失效、被测液体导电率不足。

处理:排空管道重新满液运行,拆洗电极,仪表外壳单独接地。

2. 涡街流量频繁跳变

工况:管道气液混流、振动过大;参数:仪表滤波时间过小,PLC采集滤波设置不合理;加长滤波时间,管道加装固定支架减震。

(四)液位仪表(投入式、超声波液位计)

1. 超声波液位乱跳、空仓显示满液位

仓内横梁、支架形成虚假回波,波束角过大拾取干扰波;更换小角度探头,仪表内部开启虚假回波屏蔽功能 。

2. 投入式液位持续满值
