铜芯电缆选型全指南:2.5mm²~300mm²载流量、压降计算与现场选型规范

兄弟们大家在电缆选型中千万不要只看载流量，而忽略了压降和敷设环境修正因数从而埋下电缆过热、末端设备欠压停机等隐患。目前就结合GB 50217规范、工厂现场实操，我结合资料梳理了2.5~300mm²常用电缆选型和可以压降计算公式等，同时文末可下载。

国内工业厂区通用铜电缆采标准截面序列如下：

2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300mm²

相邻规格截面积相差约25%，载流量差值约20%。这个序列平衡了库存成本与负荷匹配精度，同时规格太少也无法精准适配负载，规格过多会大幅增加厂区备件库存压力。

电缆通电持续发热，温度超标会加速绝缘老化、击穿起火。

电缆长期允许载流量必须≥线路最大工作电流，包含:电机启动冲击。

导体存在固有电阻，电流通过会产生电压损耗，线路越长、截面越小，末端压降越严重。

国标硬性要求：

三相电机动力回路：线路电压降ΔU ≤ 5%

照明、单相插座回路：线路电压降ΔU ≤ 3%

厂区线路长度超过100米，必须单独核算压降，很多短线适配的电缆，长线工况会直接欠压停机。

桥架、穿管、地埋敷设的电缆需要承受拖拽、挤压外力，小截面线缆机械强度不足，施工极易破损绝缘，因此照明、动力回路有最小截面硬性要求。

常规厂区短距离线路（＜100m），按载流量初选后，压降、机械强度基本自动满足；长线、重载回路必须三重校验。

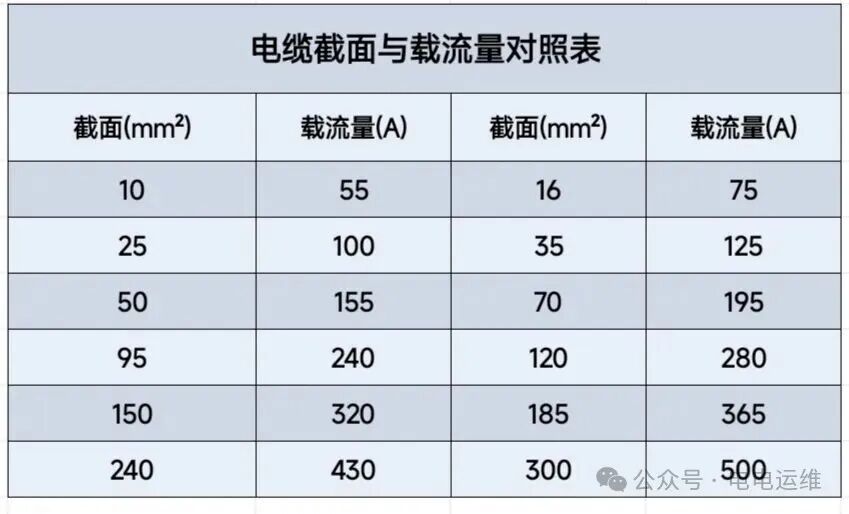

YJV-0.6/1kV三芯铜电缆，30℃空气中敷设标准载流量：

2.5mm²及以下：截面积 × 9

4-6mm²:截面积×8

10-16mm²:截面积×5

25~50mm²：截面积 × 4

70~95mm²：截面积 × 3.5

120mm²及以上：截面积 × 3

举例：16mm²电缆估算载流量  16×5=80A ，和国标查表75A基本吻合，只能作为现场快速估算，正式设计必须查表，同时校验电压降。

三相线路简化压降公式：

ΔU ≈ √3 × I × L × R

R = 0.0175 / S

参数说明：

ΔU：线路电压降(V)

I：回路最大工作电流(A)

L：线路总长(km)

S：电缆导体截面积(mm²)

0.0175：铜导体常温电阻率(Ω·mm²/m)
