10kV电缆分支箱完整拆解：结构、运维、故障处置全实操
|

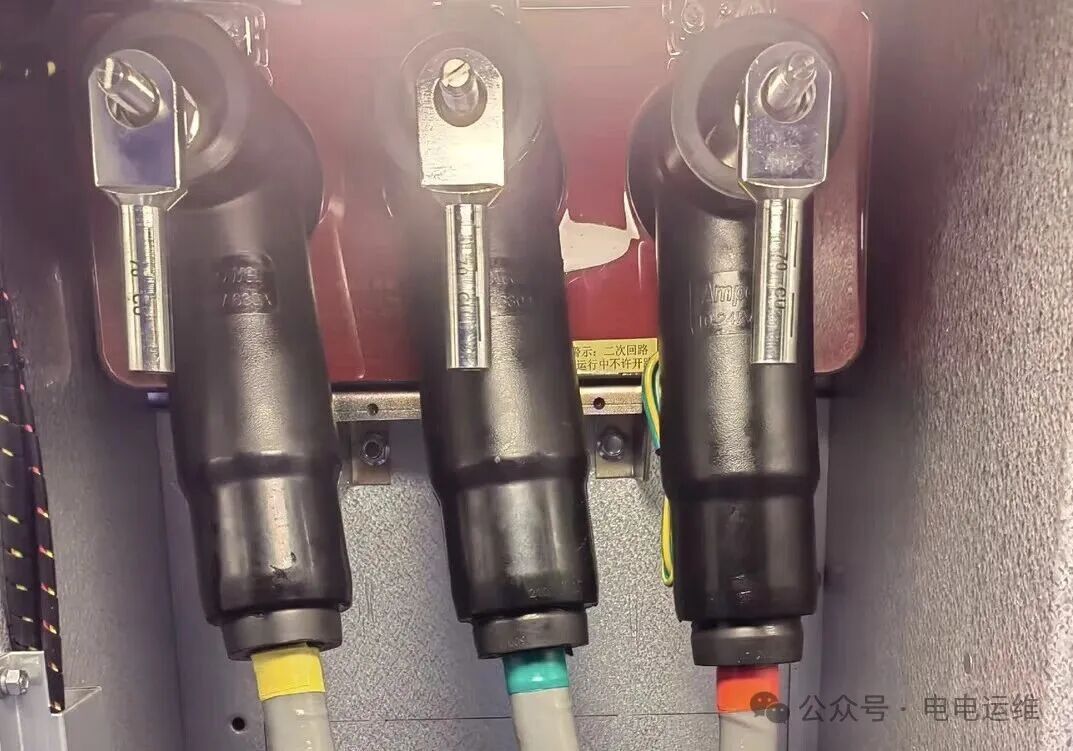

本文是结合国标《GB/T 12706 额定电压10kV挤包绝缘电力电缆附件》《GB 26859 电力安全工作规程》同时也结合工厂园区户外10kV电缆分支箱现场实操原创，也贴合工厂配电现场使用场景。 10kV电缆分支箱是工厂园区、城市电缆入地改造专用高压配电设备，核心作用是10kV高压电能多路分配、电缆线路转接，全程不改变电压等级。 普通分支箱内部没有断路器、负荷开关等分合保护电器元件，里面的内部结构简单、造价低、安装便捷，基本都用在工业园区的外线配电，替代了传统架空T接，大大的减少了电缆的中间接头数量，从而能够有效的降低线路故障概率。 电缆分支箱：仅作为配电的分接，没有任何分合闸开关，如果有故障只能等上级电源停电检修； 环网柜/开闭所：里面有负荷开关、断路器、继电保护等电气原件，如果出现故障，可以在不影响其他回路供电的条件下，进行设备检修。 注:工厂大面积厂区外线多采用分支箱做分散分线，配电房核心主干线路选用环网柜分段保护。 户外10kV分支箱完整分为防护箱体、三相主母排、电缆插拔连接单元、接地与监测辅助系统四个模块： 户外标准款是采用304不锈钢一体成型箱体，沿海腐蚀厂区选用316不锈钢；户内配电室款为冷轧钢板喷塑。箱体带防盗门锁、通风散热孔、防水密封胶条，底部预留电缆进出线孔。 隔绝雨水、粉尘、腐蚀气体，抵御外力撞击、小动物钻入，给内部高压带电部件完整物理防护，户外全天候稳定运行。 户外防护等级≥IP33； 户内配电室防护等级≥IP20； 标准回路规格：1进2出～1进6出，可按需定制扩容。 箱体顶部通长高压铜排，外层整体绝缘包覆，A/B/C三相平行排布，固定在12kV及以上绝缘支撑绝缘子上。 进线电缆10kV电源接入母排后，均匀分配至各分支出线回路，实现一进多出分电，是整台分支箱电能传输核心载体。 主流采用T2紫铜排，额定电流630A，适配绝大多数工厂及户外配电网负荷；铜排截面积按回路额定电流选型，绝缘支撑件耐压≥12kV，匹配10kV系统绝缘要求。 连接母排与进出电缆的欧式T型全绝缘插拔头，是分支箱故障率最高部件，每一路进出线对应一组三相插拔接头。 如下现场图:
实现电缆与主母排可靠电气连接通全绝缘屏蔽结构可以有效的杜绝触电风险；插拔式结构方便现场电缆扩容、单回路检修拆装；高配插拔头内置限流熔断器，可实现分支回路短路过载保护。 额定电压12kV，额定电流200A/630A；适配35～300mm²铜芯交联电缆。 插拔头是现场故障高发点，安装压接工艺、密封防水、紧固力矩直接决定长期运行可靠性，厂区80%分支箱过热、短路故障都出自接头部位。 |
