一文读懂LED灯珠
时间:2026-06-22作者:佚名
|
一、LED是什么? LED(发光二极管)是固态半导体光源,通过电子与空穴复合直接发光,属冷光源,光电转换效率远高于靠热辐射发光的白炽灯。
二、灯珠的核心构成 1. 芯片:真正的发光体,材质为氮化镓,发蓝光。尺寸用mil(密耳)计量,1 mil = 0.0254毫米。如“1530”表示长15mil、宽30mil。 2. 支架/基板:承载芯片并导电散热。小功率用塑料支架,中高功率用铝基板。 3. 键合线:连接芯片与支架的导线。金线稳定性最佳,铜线次之。 4. 封装胶与荧光粉:封装胶保护内部结构;荧光粉将蓝光转化为黄绿光、红光,混合出所需色温的白光。
三、正装与倒装芯片 · 正装:蓝宝石衬底朝下,金线连接电极。结构成熟、成本低,是民用和商照主流。 · 倒装:芯片倒扣,电极直接焊接,无金线。热阻更低,可承载更大电流,适用于车灯、舞台灯等高可靠性场景,成本较高。
四、白光实现原理 LED芯片发蓝光,峰值波长约450-460纳米。涂覆YAG黄色荧光粉或氮化物红粉后,蓝光与激发产生的黄红光按比例混合,调节配方即可得到2700K至6500K的白光。

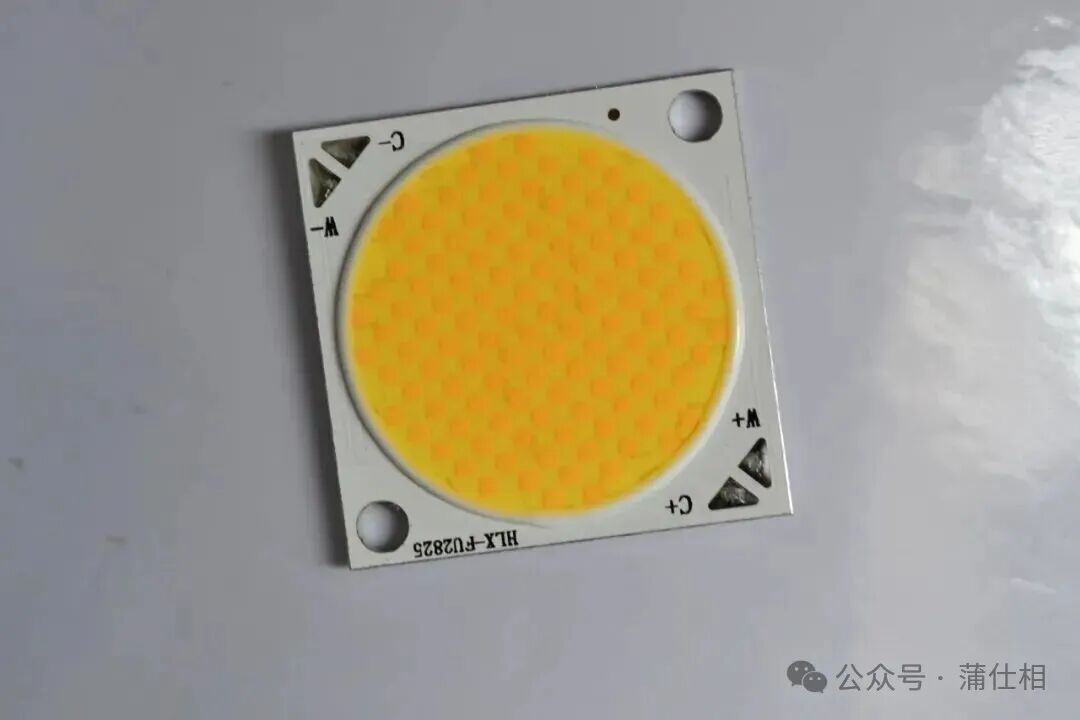

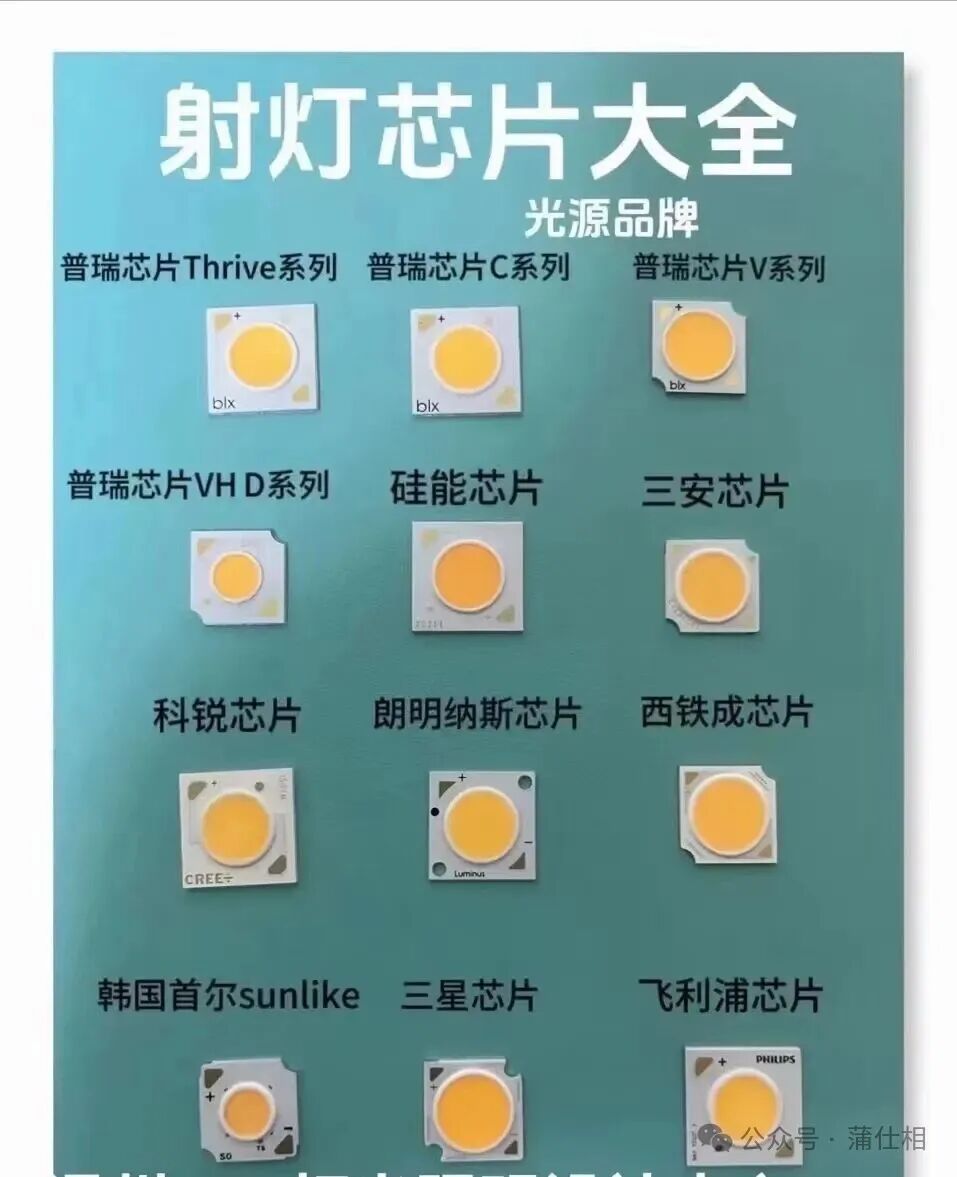

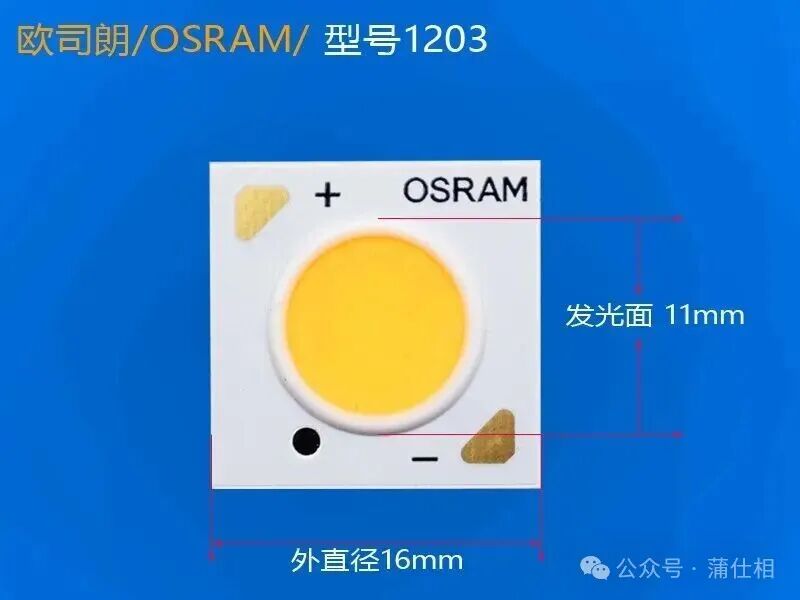

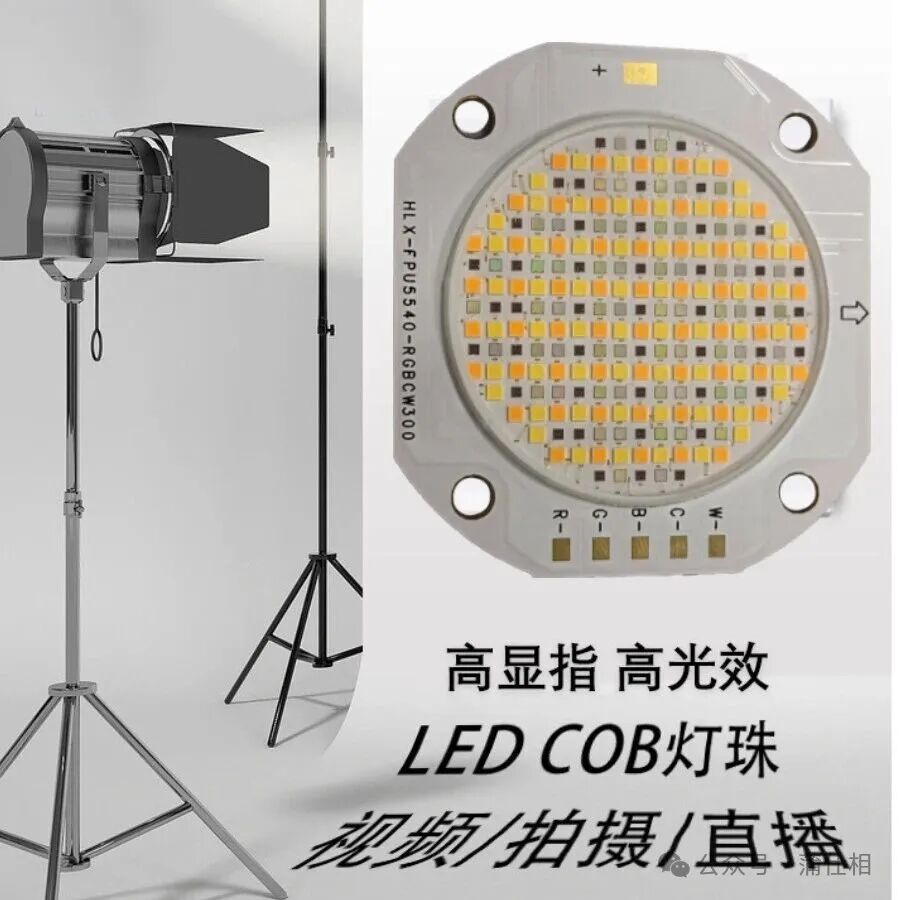

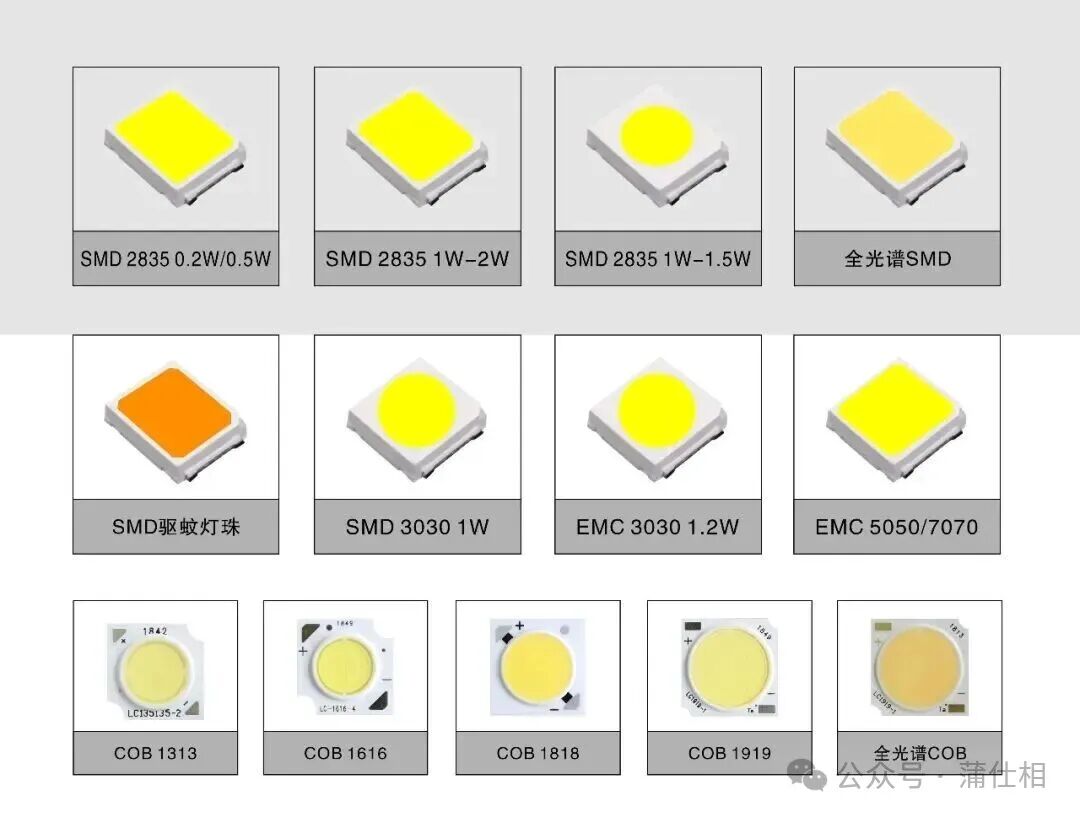

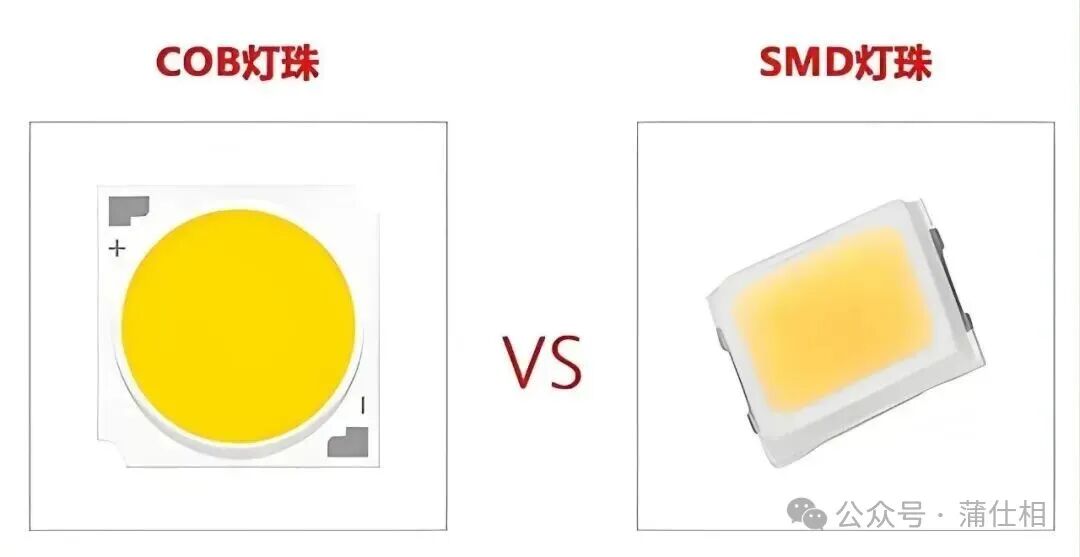

五、常见灯珠类型 1. SMD贴片灯珠:如2835(2.8×3.5mm)、3030、5050,贴装于PCB板,用于灯管、吸顶灯。 2. COB(板上芯片封装):多颗芯片直接封装在铝基板上,形成均匀发光面,无重影,用于射灯、筒灯。 3. 仿流明灯珠:单颗功率大,带独立透镜,用于路灯、投光灯。
六、关键参数 · 光通量:单位流明(lm),光源发出的总光量。 · 光效:单位lm/W。SMD常规120-140 lm/W,高端COB可达160 lm/W以上。 · 色温:2700K暖黄,3000K暖白,4000K自然白,5700-6500K日光色。 |
