双电源切换ATS与STS完整对比:机械切换与静态电子切换选型

时间:2026-06-22作者:佚名

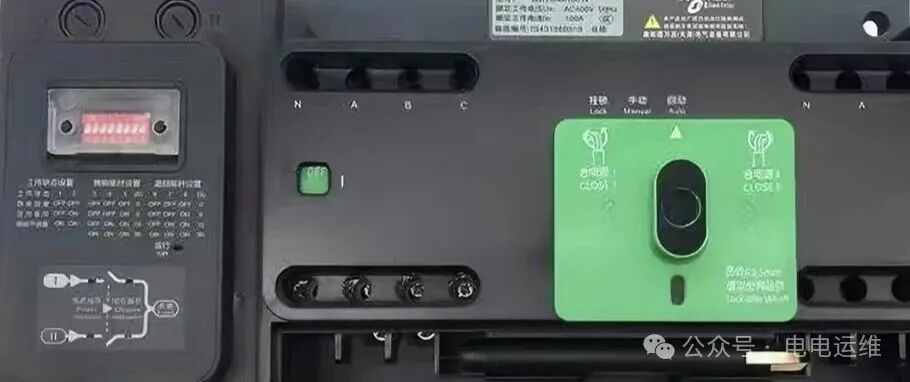

ATS全称Automatic Transfer Switch,自动转换开关,核心执行部件为机械接触器/断路器,依靠机械连杆、电磁线圈驱动触头完成两路电源切换。

工作流程:

电源电压实时监测→常用电源失压/欠压→控制回路发令→线圈得电吸合→断开常用触头→闭合备用触头

整套动作依靠金属机械结构运动,所以会存在延时,切换过程会产生明显断电间隙。

接触器式ATS:100~300ms

断路器一体式ATS:1~5s

负荷开关型ATS:500ms~2s

像食品车间这种一体式断路器ATS,切换时长普遍2~3秒,电机、风机类负载断电重启无影响,但灌装、精密工控设备会直接停机报错。

优点:结构简单、采购成本低廉、检修门槛低,普通值班电工即可完成触头清洁、回路校验;

缺点:切换存在断电间隙、分合触头产生电弧、机械连杆存在磨损,分合次数存在寿命上限。

普通工业电机、水泵、风机、厂区照明、空调、普通办公插座等对断电不敏感的负载,短时断电不会造成生产报废、数据丢失,是绝大多数中小型工厂配电室标配。

STS全称Static Transfer Switch,静态转换开关,无任何机械运动部件,核心器件为晶闸管SCR电子开关。

工作流程:

两路电源实时电压采样→检测常用电源异常→晶闸管关断常用回路→毫秒级导通备用电源回路

50Hz工频完整周期为20ms,STS标准切换时长仅4~8ms,不足半个工频周期,设备内部电容储能可平稳支撑,终端负载完全感知不到断电。

切换时长固定区间: 4ms ~ 8ms

优点:切换无断电间隙、无电弧、无机械磨损,理论使用寿命无上限;

缺点:造价高昂,同等电流规格成本为ATS的3~10倍;晶闸管对环境温度敏感,需要对散热定期检查。

只要负载无法承受100ms以上断电,必须配置STS:
