二次图纸识图干货编号、端子排分区规范详解

二次回路是高压一次设备的“大脑”，其中包含控制、保护、测量、信号、遥信全部功能。为规范现场接线、避免施工和检修出错，同时方便运维人员识图核对，电力行业对二次回路的数字、字母编号有统一、固定的规律，只要大家了解了这套编号其中规律，看懂核心对照表，就能快速读懂绝大多数变电站二次图纸，清晰分辨每一段回路的具体用途。

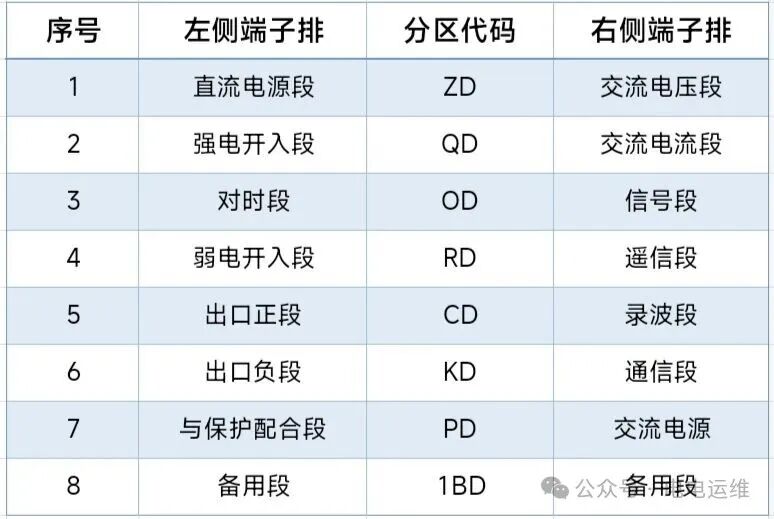

工厂站内保护屏背面端子排不是随意排布，行业内是分有左右分区，左侧电源、操作出口回路，右侧采集、信号通信回路，分区代码固定，是接线、检修的基础依据。

屏柜左侧端子：承载直流电源、分合闸操作、保护跳闸出口回路，我们现场变压器、线路故障跳闸指令，全部由左侧CD出口端子输出；

屏柜右侧端子：以数据采集、告警上传回路为主，CT电流、TV电压采样、设备故障告警、后台遥信数据全部走右侧端子；

这套分区标准能大幅降低施工接线错误，故障排查时可以快速锁定回路区间，不用整屏翻找端子，极大提升配电室检修效率。

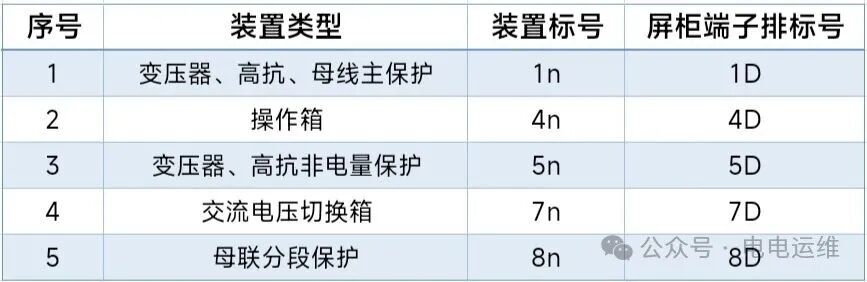

单台保护屏内会集成变压器、母线、母联多套保护装置，为避免回路串接，装置编号与端子排编号严格一一对应的。

图纸标注 1n 代表主变/母线保护装置，它所有外部接线只能接入 1D 端子排，不能接入4D、5D其他端子。从编号规则源头杜绝不同保护回路混接，避免保护误跳闸、拒动。

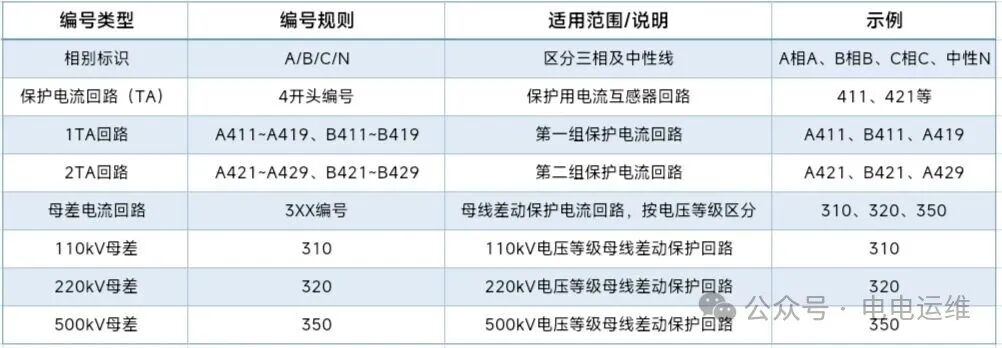

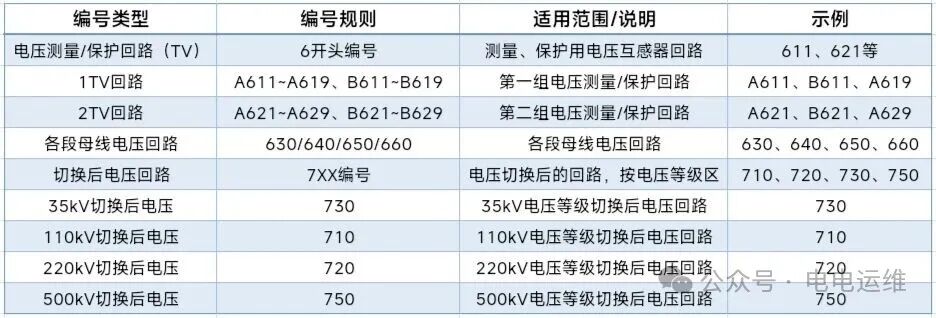

电流互感器TA、电压互感器TV测量、保护回路统称交流回路，编号逻辑是固定的：字母代表相别，数字代表回路用途、电压等级。

识图快速技巧：
