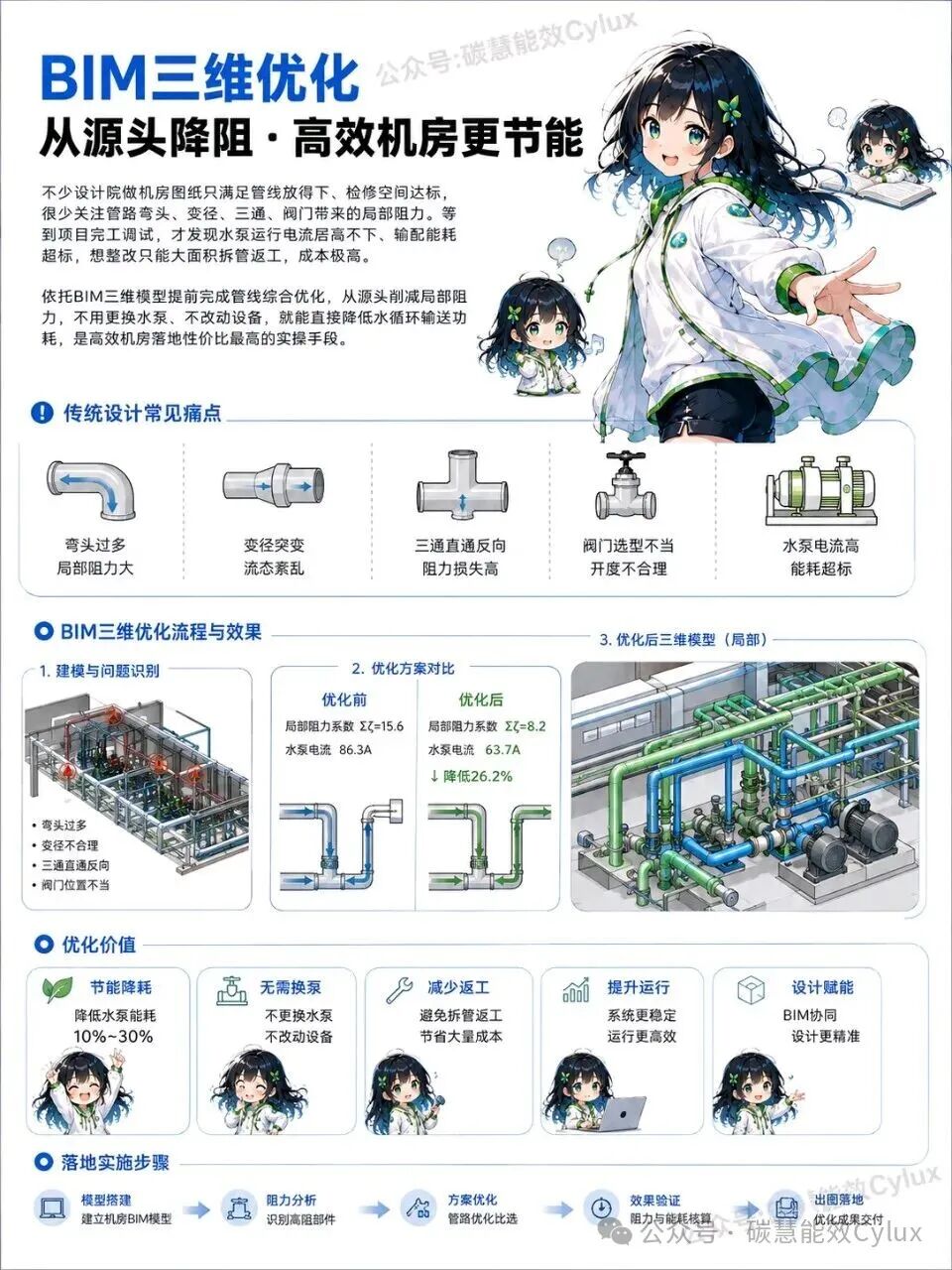

机房BIM管线综合排布优化，减少局部阻力提升输配能效实操

不少设计院做机房图纸只满足管线放得下、检修空间达标，很少关注管路弯头、变径、三通、阀门带来的局部阻力。

等到项目完工调试，才发现水泵运行电流居高不下、输配能耗超标，想整改只能大面积拆管返工，成本极高。

依托BIM三维模型提前完成管线综合优化，从源头削减局部阻力，不用更换水泵、不改动设备，就能直接降低水循环输送功耗，是高效机房落地性价比最高的实操手段。

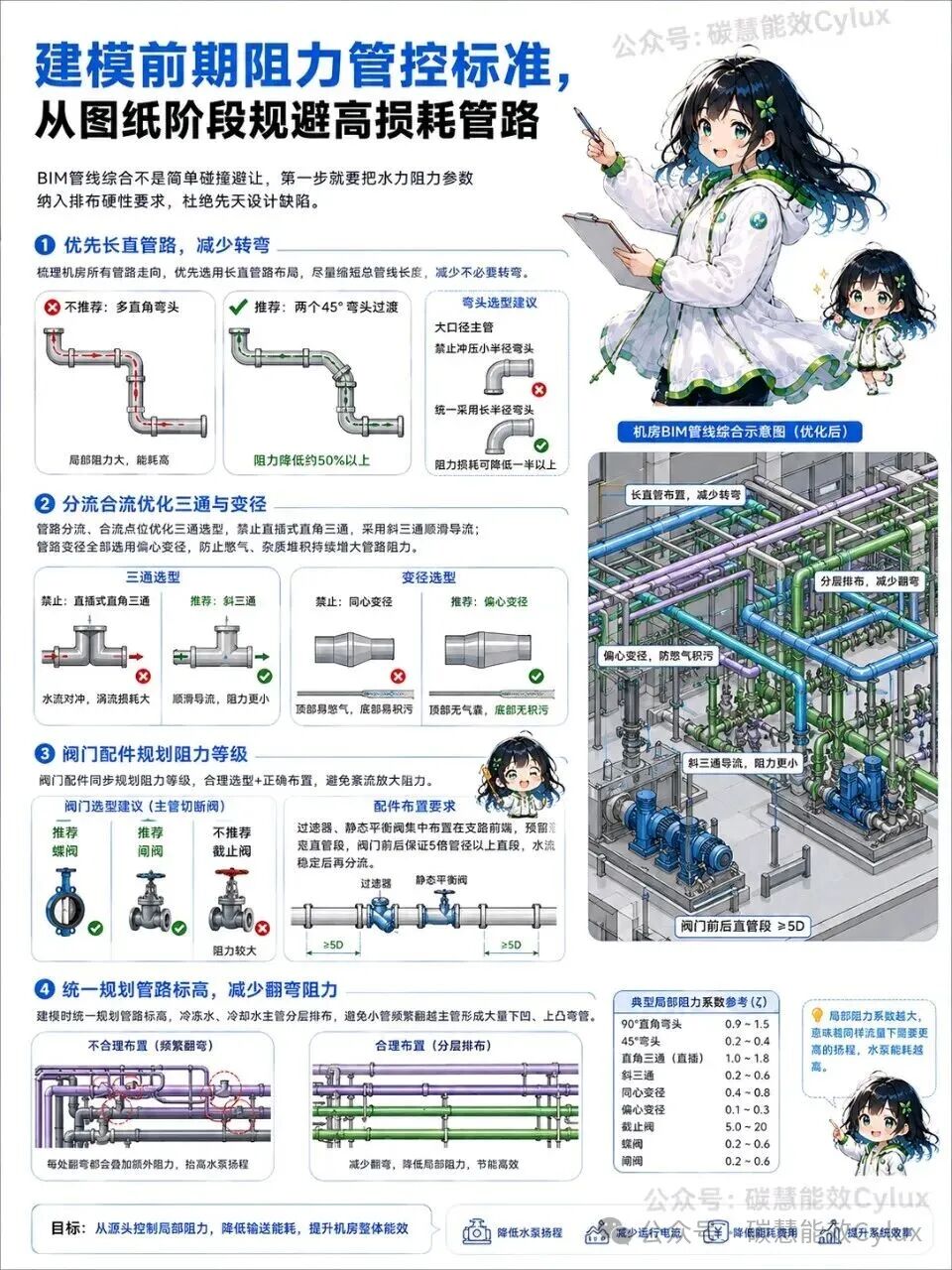

一、建模前期阻力管控标准，从图纸阶段规避高损耗管路

BIM管线综合不是简单碰撞避让，第一步就要把水力阻力参数纳入排布硬性要求，杜绝先天设计缺陷。

梳理机房所有管路走向，优先选用长直管路布局，尽量缩短总管线长度，减少不必要转弯。90°直角弯头是局部阻力主要来源，能改用两个45°弯头过渡就不做单直角弯；大口径主管杜绝冲压小半径弯头，统一选用长半径弯头，阻力损耗可降低一半以上。

管路分流、合流点位优化三通选型，禁止直插式直角三通，采用斜三通顺滑导流，避免水流对冲形成涡流损耗；管路变径全部选用偏心变径，保证管路顶部无气囊、底部无积污，防止憋气、杂质堆积持续增大管路阻力。

阀门配件同步规划阻力等级，主管切断阀优先选用蝶阀、闸阀，少用阻力偏大的截止阀；过滤器、静态平衡阀集中布置在支路前端，预留充足直管段，阀门前后保证5倍管径以上直段，水流稳定后再分流，避免紊流放大阻力。

建模时统一规划管路标高，冷冻水、冷却水主管分层排布，避免小管频繁翻越主管形成大量下凹、上凸弯管，每一处翻弯都会叠加额外阻力，多条管路累计下来会大幅抬高水泵工作扬程。

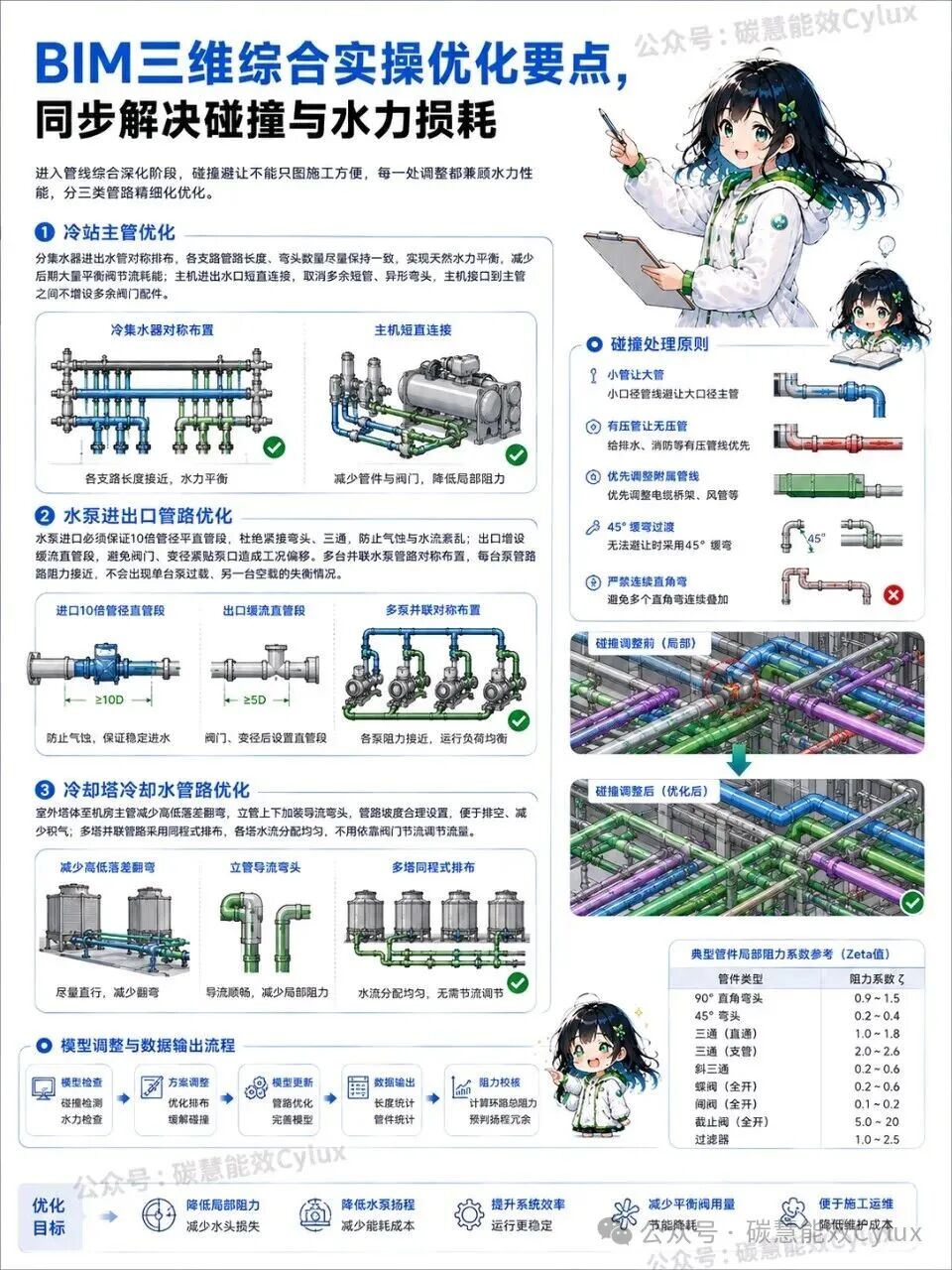

二、BIM三维综合实操优化要点，同步解决碰撞与水力损耗
