为什么光电行业离不开铟？从红外探测器、激光器到透明电极，它撑起了半个光电世界
|

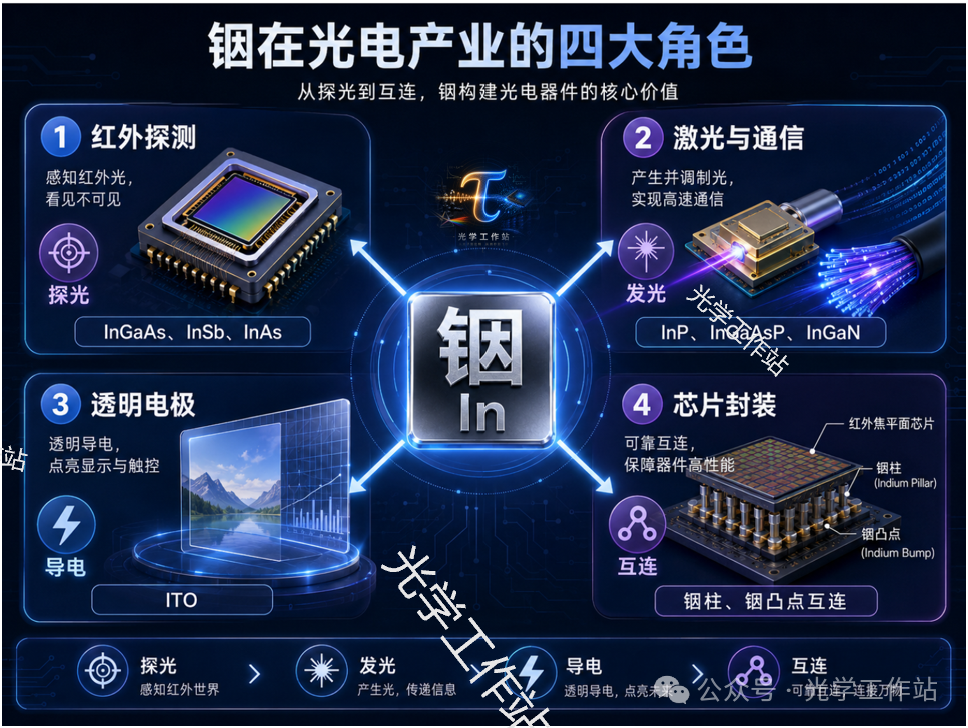

当光电探测器拥有“记忆”：它不再只负责看见，而开始记住与计算 从光忆阻器到感存算一体，下一代智能像素正在发生什么？ 制冷型红外探测器为什么贵？ 从材料、杜瓦、制冷机到焦平面阵列讲清楚 InSb、MCT、T2SL、QWIP，谁才是下一代高端红外探测器主线？ 如果把一台短波红外相机、一只光通信模块、一块显示屏和一颗制冷型红外探测器拆开，你会发现一个元素反复出现： 铟。 短波红外探测器里有 InGaAs，中波红外探测器里有 InSb，光通信芯片大量采用 InP 材料体系，蓝光和绿光器件中有 InGaN，显示面板表面则经常覆盖 ITO。 甚至在红外焦平面阵列内部，探测器芯片和读出电路之间，也常常依靠成千上万个微小的铟凸点完成连接。 铟似乎同时参与了探光、发光、导电和封装。 问题是： 为什么偏偏是铟？ 它究竟有什么特殊能力，能够从材料层一路进入芯片、器件和封装层，成为现代光电产业中最频繁出现的元素之一？ 一、光电材料那么多，为什么总能看到一个“In”？ 提到光电材料，人们通常会想到硅、砷化镓、碲镉汞、氮化镓，以及近年来受到关注的钙钛矿、量子点和二维材料。 但如果仔细观察光电材料的化学式，会发现铟几乎无处不在： InGaAs：铟镓砷； InSb：锑化铟； InAs：砷化铟； InP：磷化铟； InGaN：铟镓氮； InGaAsP：铟镓砷磷； ITO：氧化铟锡。 这并不是因为金属铟本身特别“会探光”，而是因为铟能够与砷、锑、磷、镓、氮等元素组成一系列性能独特的化合物半导体。 它最重要的价值，可以概括为四种能力： 缩小带隙、调节晶格、设计能带，以及在器件中实现透明导电和低应力互连。

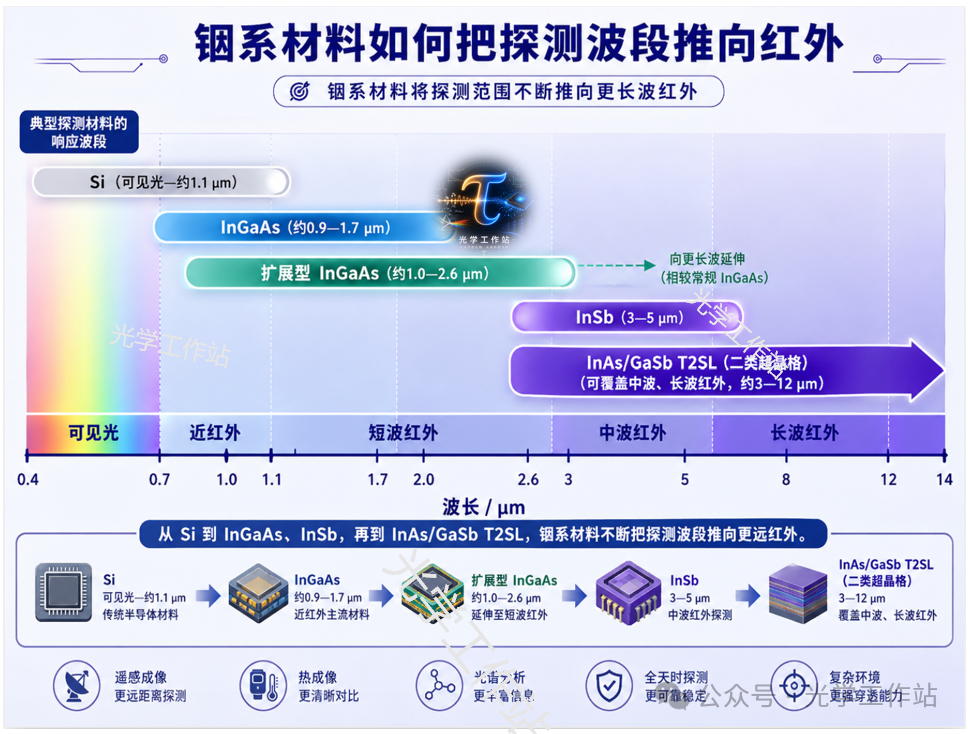

二、铟最重要的能力：让半导体看见更长波长 光电探测器能看见什么波长，首先由材料的禁带宽度决定。 可以简单理解为： 材料禁带宽度越小，能够响应的光子波长通常越长。 硅非常适合可见光和近红外探测，但当波长继续向短波红外延伸时，硅的吸收能力会迅速下降。 这时就需要禁带宽度更小的材料。 而铟恰好非常擅长参与构成窄禁带半导体。 例如： InGaAs主要用于短波红外； InAs可以向中红外延伸； InSb是经典的中波红外探测材料； InAs/GaSb二类超晶格可以通过结构设计覆盖中波和长波红外。 因此，在红外探测材料中经常看到“In”，本质上是因为铟能够帮助材料缩小带隙，把探测器的响应范围推向更长波长。 以InGaAs为例。 标准InGaAs探测器通常覆盖约0.9—1.7 μm波段，正好弥补了硅探测器在短波红外区域的不足。 在这个波段，人们可以观察到许多可见光相机难以获取的信息，例如： 材料和食品中的水分差异； 硅晶圆内部缺陷； 1.3 μm和1.55 μm通信光信号； 激光器光斑和光纤泄漏； 夜间微弱近红外辐射； 不同物质的反射光谱差异。 所以，铟并不是简单增加了一种探测材料。 它实际上帮助光电系统打开了一扇从可见光走向红外的新窗口。

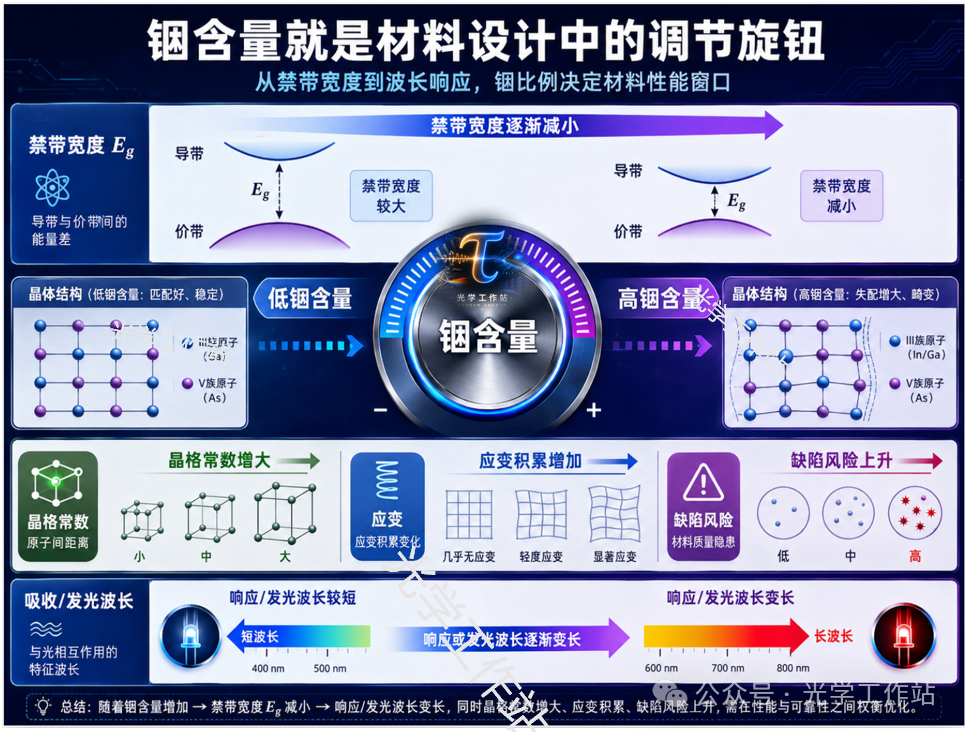

三、铟不只改变带隙，还能把材料变成“可设计系统” 铟真正重要的地方，不只是能够缩小禁带宽度。 更关键的是，它可以与镓、铝、砷、磷、锑、氮等多种元素组成三元或四元化合物。 例如： InGaAs； InAlAs； InGaAsP； InGaN； InAsSb； InGaAsSb。 这些材料中的元素比例并不是固定不变的。 工程师可以通过改变铟含量，调节一系列关键参数： 禁带宽度； 吸收波长； 发光波长； 晶格常数； 折射率； 载流子迁移率； 能带偏移； 材料应变。 这就像在材料内部增加了一个“调节旋钮”。 以InGaAs为例，当铟和镓的比例发生变化时，材料的禁带宽度和截止波长也会改变。 而在InGaN中，提高铟含量，可以让发光波长逐步向更长波方向移动。 这正是现代光电器件的重要发展逻辑： 不再只是寻找一种天然性能合适的材料，而是通过成分、层厚和异质结构，主动设计所需要的能带。 从这个角度看，铟不仅是一种材料成分，更是一种重要的能带工程工具。

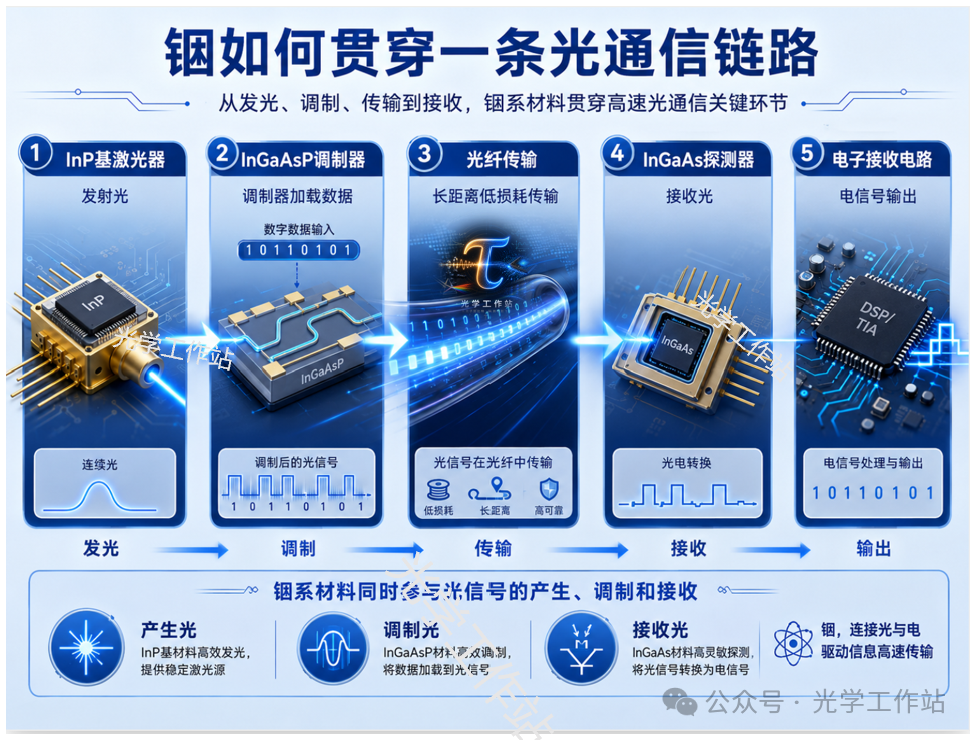

四、为什么高速光通信也离不开铟？ 现代光纤通信最常使用的波段主要位于1.3 μm和1.55 μm附近。 这些波段适合长距离、高速率光传输，但硅无法高效发射这些波长的光，对这些波长的吸收能力也有限。 因此，光通信需要另一套材料体系。 其中最重要的平台之一，就是InP，也就是磷化铟。 在InP衬底上，可以继续外延生长： InGaAs吸收层； InGaAsP有源层； InAlGaAs量子阱； 多层异质结和调制结构。 由此可以制造： 半导体激光器； 高速光电探测器； 电吸收调制器； 半导体光放大器； 光子集成芯片。 一只高速光通信模块内部，发射端可能采用InP基激光器，接收端使用InGaAs探测器，中间还可能包含InP基调制器和光子芯片。 也就是说，铟可能同时参与光信号的： 产生、调制和接收。 这也是为什么在高速光通信和光互连领域，硅光子虽然非常重要，却很难单独完成所有功能。 硅擅长制造波导、分光器和大规模集成结构，但在高效发光和高性能通信波段探测方面，仍然需要与InP、InGaAs等Ⅲ-Ⅴ族材料结合。
五、从蓝光到绿光，激光器和LED为什么也需要铟？ 很多铟系Ⅲ-Ⅴ族半导体属于直接带隙材料。 直接带隙材料的特点是，电子和空穴复合时更容易直接释放光子，因此非常适合制造： 半导体激光器； LED； 光放大器； 垂直腔面发射激光器； 光通信光源。 在通信波段，InP基材料体系承担着大量光源任务。 而在可见光领域，InGaN则是蓝光和绿光LED、激光器的重要材料。 通过改变InGaN中的铟含量，可以调节器件的发光波长。 一般来说，铟含量增加后，发光波长会向更长波方向移动。 但这并不意味着铟越多越好。 |
