冷却塔实操手册:结构、流量估算、故障维修一站式整理

时间:2026-06-28作者:碳慧能效Cylux

在高效机房、数据中心、工业制冷系统中,冷却塔是核心散热终端设备,设备稳定运行直接决定整套暖通系统的制冷效率。

多数能耗偏高、机组高温报警、设备频繁故障的问题,根源都在于冷却塔认知不足、参数匹配失误、日常维保不到位。

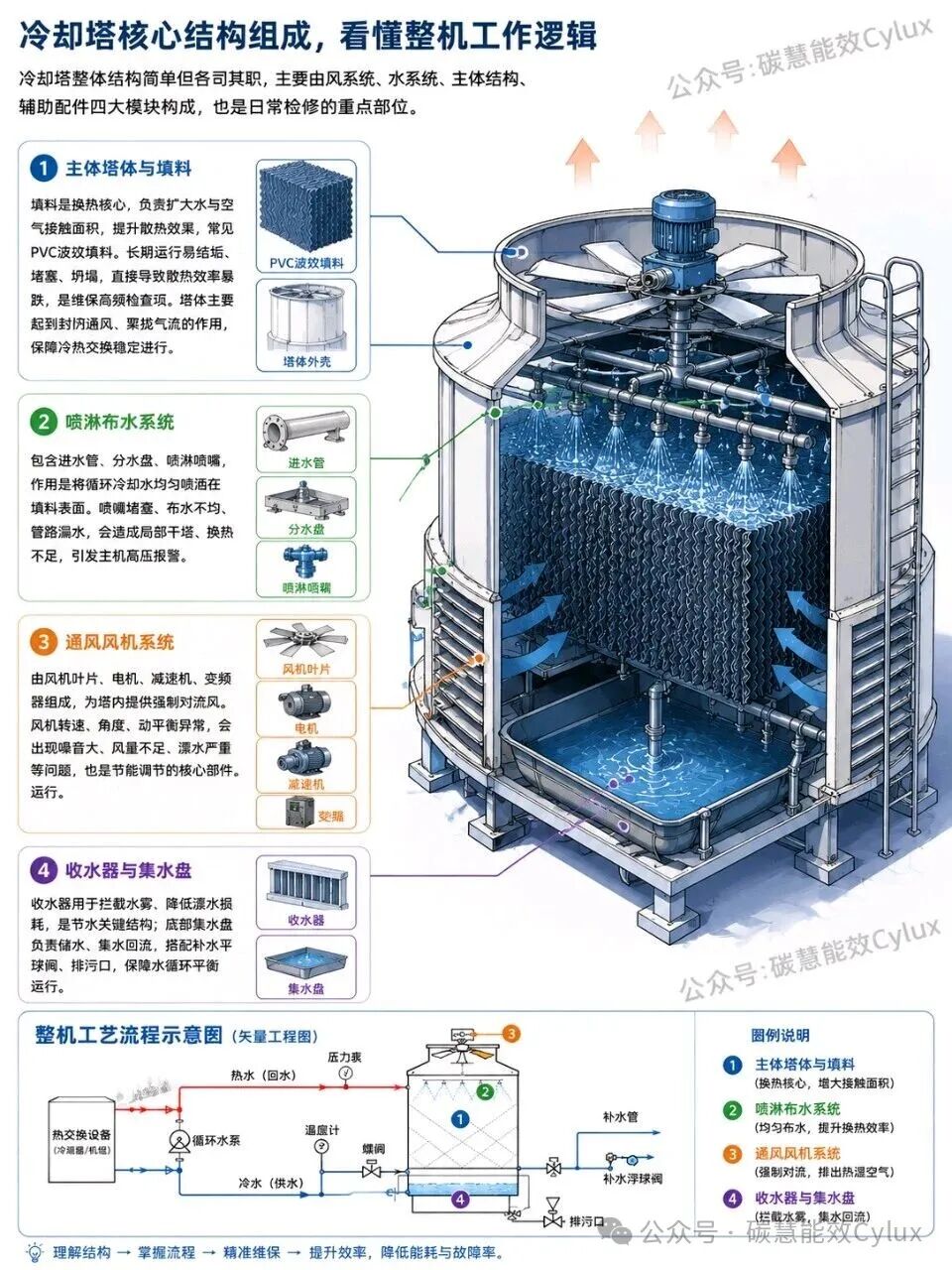

冷却塔整体结构简单但各司其职,主要由风系统、水系统、主体结构、辅助配件四大模块构成,也是日常检修的重点部位。

填料是换热核心,负责扩大水与空气接触面积,提升散热效果,常见PVC波纹填料。长期运行易结垢、堵塞、坍塌,直接导致散热效率暴跌,是维保高频检查项。塔体主要起到封闭通风、聚拢气流的作用,保障冷热交换稳定进行。

包含进水管、分水盘、喷淋喷嘴,作用是将循环冷却水均匀喷洒在填料表面。喷嘴堵塞、布水不均、管路漏水,会造成局部干塔、换热不足,引发主机高压报警。

由风机叶片、电机、减速机、变频器组成,为塔内提供强制对流风。风机转速、角度、动平衡异常,会出现噪音大、风量不足、漂水严重等问题,也是节能调节的核心部件。

收水器用于拦截水雾、降低漂水损耗,是节水关键结构;底部集水盘负责储水、集水回流,搭配补水浮球阀、排污口,保障水循环平衡运行。

很多现场无详细图纸参数,精准核算流量难度大,分享行业通用、误差极小的现场快速估算公式,适配工业及数据中心冷却塔。

常规制冷工况下:冷却塔每100冷吨,对应循环水量≈80m³/h,这是机房改造、设备匹配最常用的标准参数,适配中央空调、常规冷水机组系统。
