工厂电机过载保护怎么选、怎么整定？(附图文对照表，可截图保存）
|

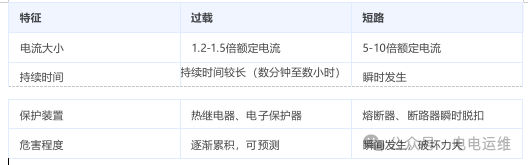

今天同各位电工师傅分享一个现场问题——电机过载保护。 电机的额定电流是它在正常工作状态下能够安全运行的电流值。当实际电流超过额定值并持续一段时间时，就是过载状态。 过载对电机的危害有以下四点： 1.绕组过热：根据焦耳定律 Q=I2Rt， 电流增大时发热量呈平方倍增长。绕组温度升高会加速绝缘老化 2.绝缘损坏：当温度超过绝缘材料的极限温度（比如B级绝缘为130℃)，长期超温会直接融化烧毁绕组绝缘。 3.匝间短路：绝缘失效后，线圈和导线会直接接触，轻则匝间短路，重则引发相间短路。 4.电机烧毁：短路故障无快速保护切断电源时，会造成定子铁芯、绕组完全烧毁，高温引燃周边油污线缆，引发电气火灾。 如下表:

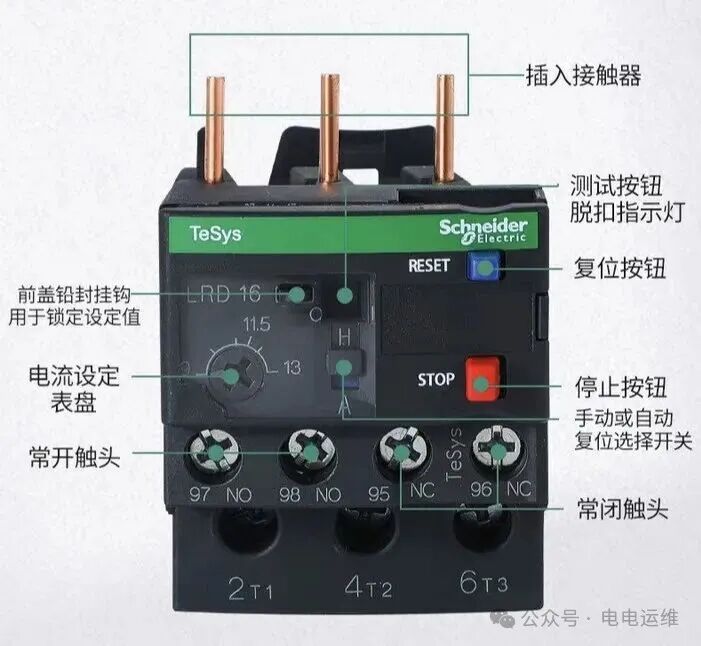

热过负荷保护是应用最广泛的过载保护方式，它主要是用电流产生的热量来模拟电机绕组的实际温升。主要分为以下两种保护器。 这是大家在工厂里最常用的过载保护装置，这个结构简单、成本低廉。如下图所示:
核心元件：双金属片 双金属片由两种热膨胀系数不同的金属片（如铁镍铬合金和铁镍合金）压合而成。受热时，膨胀系数大的一侧伸长更多，整个金属片就会向膨胀系数小的一侧弯曲。 工作过程: 电流检测：热继电器的热元件（电阻丝）与电机主电路串联 热量产生：电机电流通过热元件，根据Q=I²Rt产生热量 温度传递：热量传递给双金属片，使其温度升高 弯曲变形：双金属片受热后向一侧弯曲 触发脱扣：弯曲到一定程度后，推动杠杆机构 触点断开：常闭触点（95-96）断开，切断接触器线圈电源 电机停机：接触器主触点断开，电机停止运行 特性：反时限特性，过载电流越大，动作跳闸时间越短；匹配电机发热曲线，是低压电机最通用保护器件。 三点: 1.整定电流：通过电流调节旋钮设定，一般为电机额定电流的0.95-1.05倍 2.脱扣级别：国标定义，Class10=10倍额定电流下动作≤10s；Class20=10倍额定电流下动作≤20s；这样就能适配不同启动时长电机； 3.复位方式：手动复位（需按下复位按钮）或自动复位 优点： 1.结构简单，成本低廉 2.可靠性高，维护方便 3.具有热记忆效应，防止连续启动 缺点： 1.精度相对较低，无法精确调整 2.无通信功能，无法远程监控 3.响应速度慢，依赖温度积累 4.受环境温度影响较大 如下图:

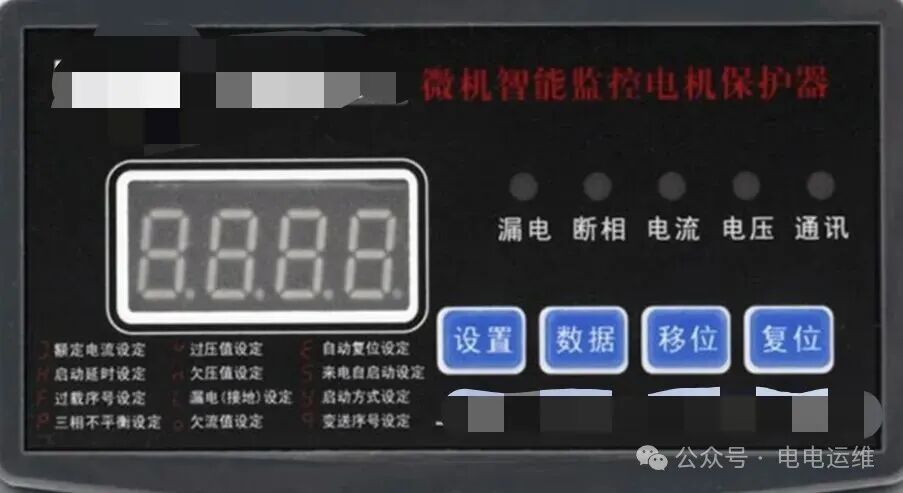

整体流程分为以下四个环节:三相电流/电压信号采集 → 信号滤波放大 → AD模数转换 → 单片机逻辑运算判断 → 故障保护执行 + 485通讯上传，来实现电机监测与故障保护。 工作过程： 1. 持续采集三相电流、三相电压、零序漏电电流模拟信号，内部电路滤波、放大后转为数字信号送入单片机运算。 2. 单片机实时计算电流有效值、三相不平衡度、电压值、漏电电流，和提前设定的保护阈值持续对比。 3.面板同步反馈运行状态： - 数码管循环切换A/B/C三相电流、母线电压； - 电流、电压指示灯持续常亮； - 485通讯正常时，通讯灯周期性闪烁，向上位机/PLC上传实时运行数据。 4. 无参数超标，保护器内部保护继电器保持吸合，接触器持续供电，电机正常运转。 保护功能全面，覆盖电机绝大多数电气故障 保护精度高，不易误动作、不误拒动 参数全数字化可调，适配各类电机 故障可视化，方便快速检修 自带通讯功能，适配自动化中控系统 节约柜体空间，简化接线 |
