空开上标注的字母C与D分别有什么用？怎么区分？以C63与D63为例
时间：2026-06-29作者：电电运维
|

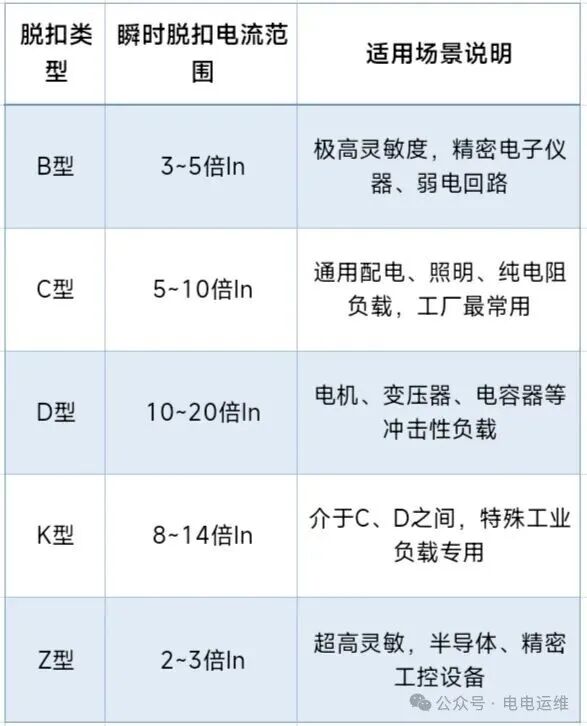

我们常见的微型断路器（MCB），型号一般是这样的：C63、D63、B16、C32等。在前面的字母代表的是断路器的脱扣特性曲线类型，后面的数字代表它的额定电流。 比如：C63和D63都是额定电流63安培。但是因为它们的第一个字母不一样，搜所以它们的瞬时脱扣电流也就不一样。 断路器分为了两种保护机制，分别是： 热脱扣（过载保护）：双金属片受热变形触发，反应速度慢，针对长时间过载电流保护，C型、D型空开过载保护特性基本一致； 磁脱扣（短路保护）：电磁线圈在大电流下产生磁力瞬时跳闸，动作时间＜0.1秒，能够应对短路故障，C型和D型的主要差别就在这里。 脱扣特性曲线说的就是磁脱扣部分——当电流达到额定电流的多少倍时，断路器会在瞬间（通常小于0.1秒）跳闸。 瞬时脱扣电流计算公式： I脱扣下限=倍数下限×In I脱扣上限=倍数上限×In In：断路器额定电流（A） 比如:以C63、D63为例来进行计算（In=63A） C型脱扣倍数：5~10倍In，计算如下: Ic下限=5×63=315A Ic上限=10×63=630A D型脱扣倍数：10~20倍In，计算如下: Id下限=10×63=630A Id上限=20×63=1260A C型和D型都为63A额定电流，C63在315~630A之间就会瞬时跳闸；D63需要630~1260A才会动作，所以能够得出D型空开对冲击电流要远大于C型。 以下是国标主流脱扣类型完整参数表：
工厂配电室纯电阻普通回路 C型空开灵敏度适中，短路时可以快速跳闸，同时又不会因为正常电流波动误动作，是工厂照明、普通配电回路标配，主要应用在以下四点： 车照明回路、办公区域灯具回路； 普通插座、电加热器等纯电阻负载； 配电箱总进线、无功补偿柜常规配电回路； |
