你要的电动车控制器接线过程来了

时间:2026-06-29作者:家有水电工

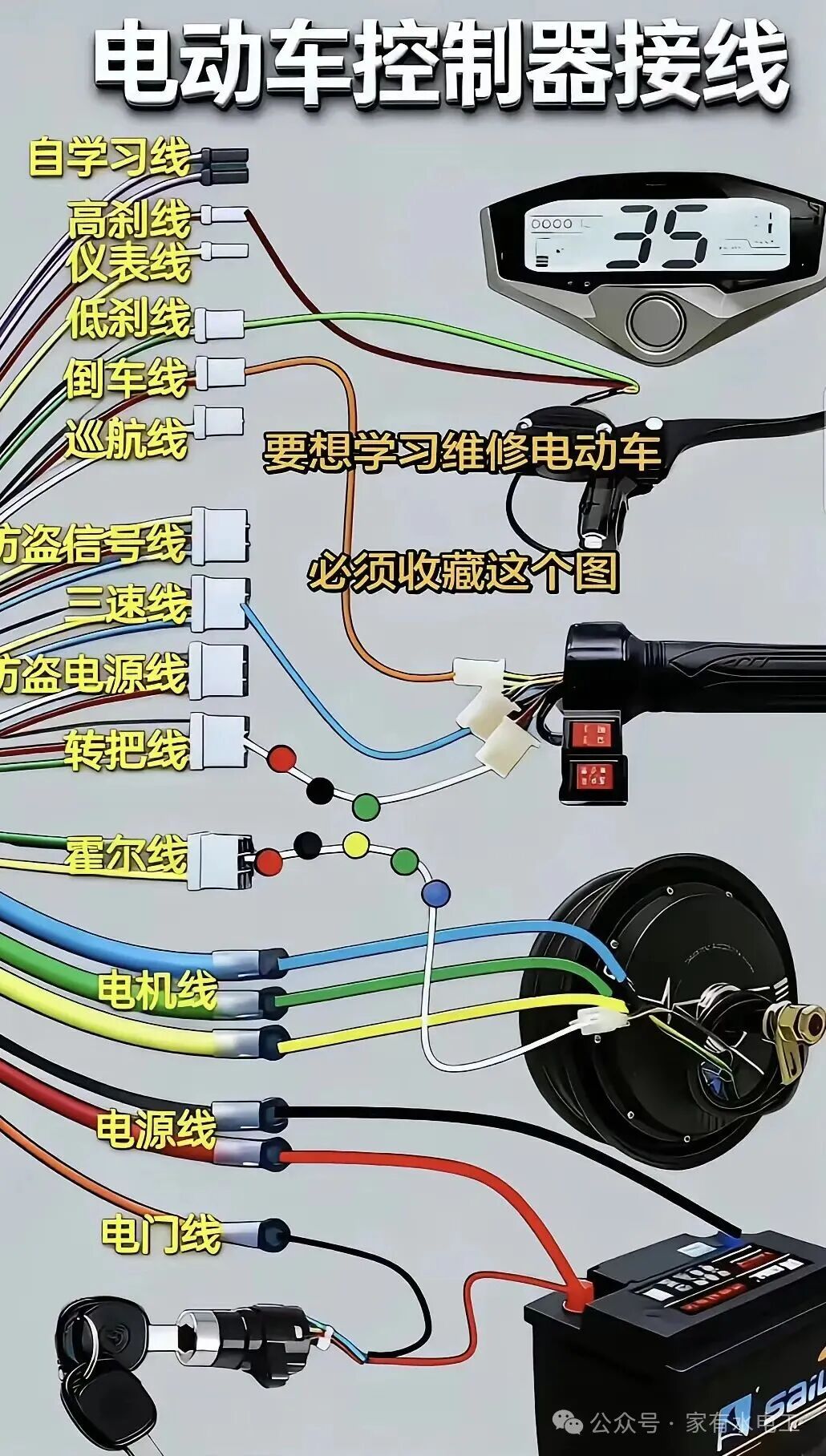

先看总览:先接电源→电机相线+霍尔→学习线→转把→刹车→仪表/三速;全程断电操作,严禁正负极反接。

粗红:电池正极(+)

粗黑:电池负极(-)

细红/橙:电门锁(钥匙开关输出)

⚠️ 先接负极再接正极;反接直接烧控制器。

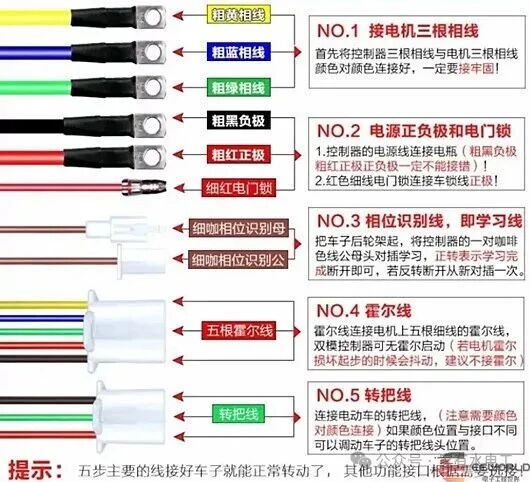

三相粗线(动力):黄、绿、蓝 → 电机同色,颜色对颜色。

霍尔5针插头(细):

红:+5V

黑:GND

黄/绿/蓝:霍尔信号 → 电机霍尔插头对准卡槽。

对插→开钥匙→电机正转→拔掉学习线;

反转→拔线重对插,重新识别转向。

红:+5V

黑:GND
