PE、N、各类等电位连接线的截面要求

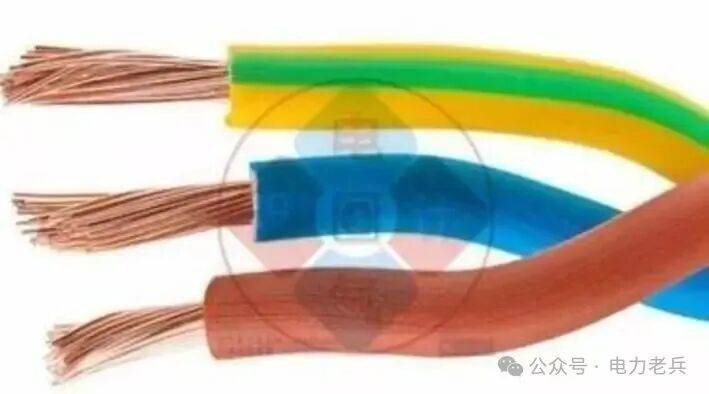

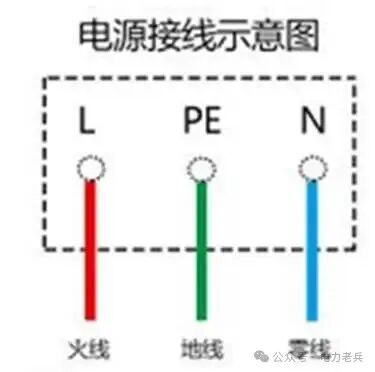

一、保护地线 PE

规范依据

GB 50054-2011 第 3.2.14 条

保护导体截面可采用表格简化选取，应承受故障短路电流、满足自动切断保护要求。

1. 三大系统 PE 线定义

（1）TN 系统 PE（公共保护干线系统）

•起点：变压器中性点接地总 PE 母排

•终点：所有配电柜、所有设备外壳

•特点：全程连通、全网共用、属于系统母线

•故障原理：短路大电流 → 空开 / 熔断器瞬时跳闸

（2）TT 系统 PE（设备独立接地引下线）

•起点：单台设备外壳

•终点：本机专属独立接地极（与电源地完全分开）

•特点：不连通系统 PE、一台设备一组地

•故障原理：接地电阻大、短路电流小 → 必须靠 RCD 跳闸

（3）IT 系统 PE（隔离系统保护接地线）

•起点：设备外壳

•终点：单独就地接地极（不接变压器中性点）

•系统特征：电源中性点不接地 / 高阻接地

•核心特性：

a.第一次单相接地故障不跳闸，可继续运行（医院、矿山、消防、工艺不间断设备）

b.第二次异相接地才形成短路跳闸

2. 三系统统一 PE 截面选型（GB50054 表 3.2.14）

相线截面积：

1. → PE 同截面

2.

3. → PE 取相线 1/2

3. 最小机械截面（三系统通用）

•铜芯有保护：≥2.5mm²

•铜芯明敷：≥4mm²

•铝芯 PE 全线最低 16mm²

二、N 中性线（工作零线）

规范依据

GB 50054-2011 第 3.2.7 / 3.2.8 / 3.2.9 条

起止点位

起点：变压器中性点、N 母排

终点：单相负载、三相四线设备中性端子

截面规则

1.所有单相回路：N 线必须与相线同截面

2.三相四线：铜≤16 / 铝≤25 → N 同相线

3.无谐波、纯电机线性负载：相线＞16，N 可取 1/2（N 最低 16mm²）

4.有三次谐波（变频、LED、UPS、开关电源）

￮谐波 15%~33%：N 与相线同粗

￮谐波＞33%：按 N 线电流放大整条电缆

禁忌

N 线严禁断零、严禁单独装熔断器；PEN 只能在 MEB 处拆分，拆分后不能再合并。

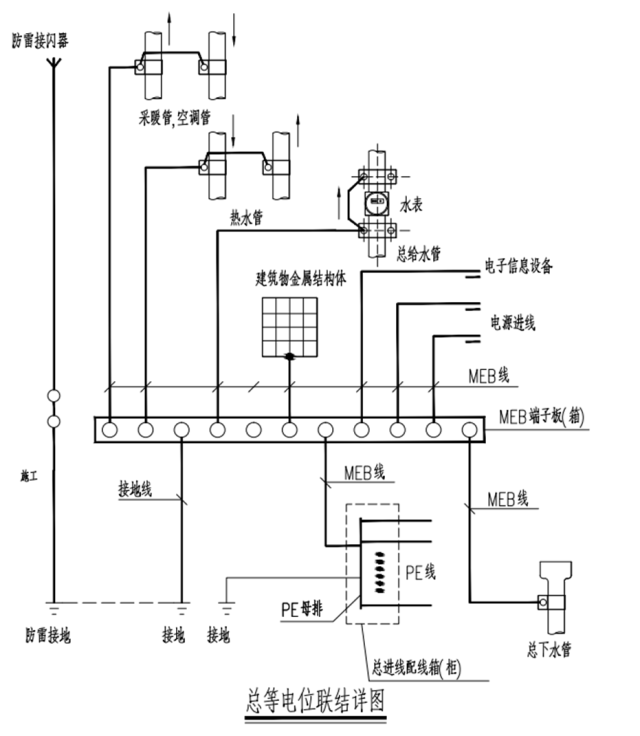

三、总等电位联结线（MEB）

规范依据

GB 50054-2011 第 3.2.17 条 + GB50169-2016

起止点位

起点：建筑总进线MEB 总等电位端子排

终点：总PE 母线、入户金属管道、建筑结构钢筋

截面规则

≥ 整栋建筑最大 PE 干线截面的 1/2

限值

•铜：6～25mm²

•铝：≥16mm²

•扁钢：≥40×4mm

多条 MEB 连接线不需要统一规格，各自满足下限即可。
