三相380V空调接线用图解思路讲清楚：线缆识别、端子对应、内外机连接、相序保护、实操步骤、常见错误，结合权威规范和机型结构说明。

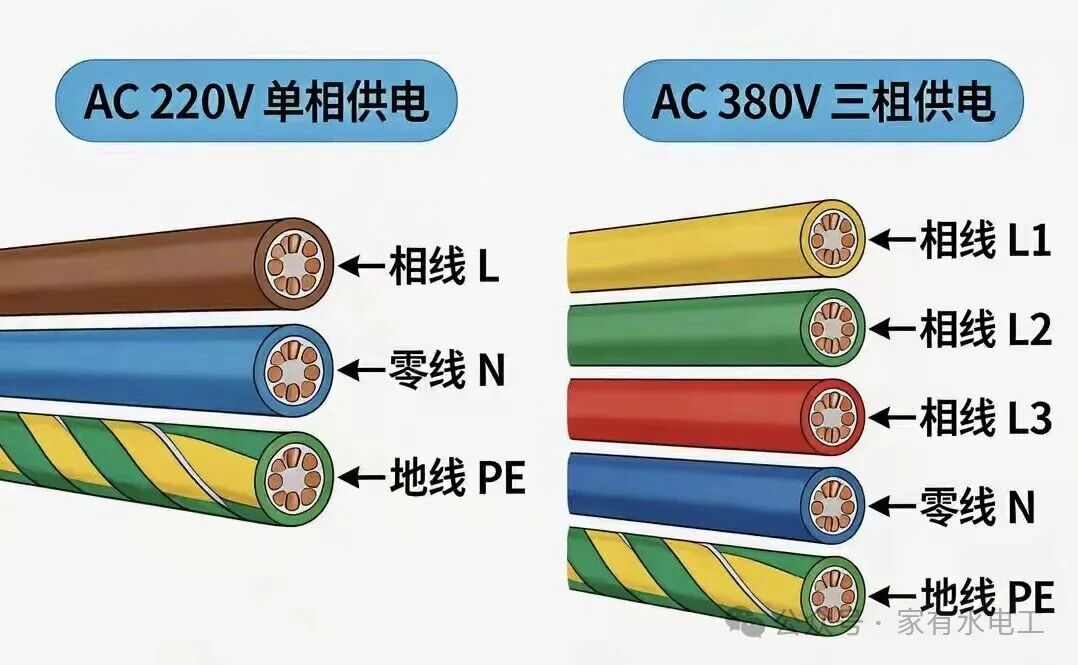

一、线缆与端子（5线制）
三相空调用
5根线：3火+1零+1地。
- L1（黄）、L2（绿）、L3（红）：相线，两两间380V
- N（蓝）：零线，与相线220V
- PE（黄绿双色）：保护接地，严禁当零线用

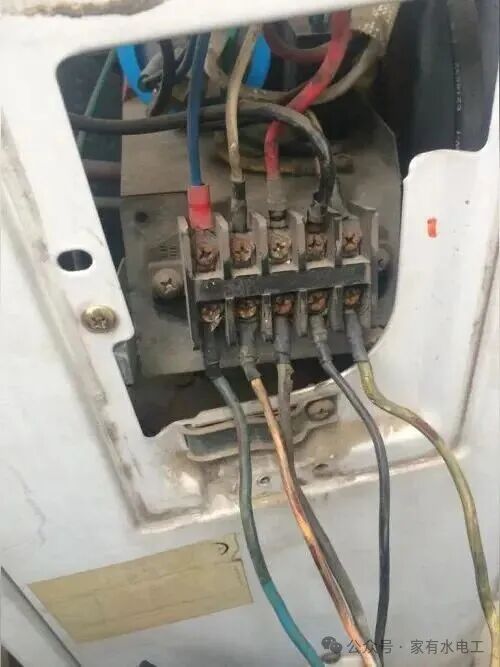

端子标识（外机接线盒）：
- 主电源：L1/L2/L3、N、PE（或R/S/T、N、地）
- 压缩机：U/V/W（对应L1/L2/L3）
二、核心接线图解（简化版）
1. 外机主电源
配电箱380V → 空开 → 外机端子排
L1(黄) → L1
L2(绿) → L2
L3(红) → L3
N(蓝) → N
PE(黄绿)→接地螺栓
2. 压缩机接线（无启动电容）
外机端子L1 → 接触器主触点 → 压缩机U
外机端子L2 → 接触器主触点 → 压缩机V
外机端子L3 → 接触器主触点 → 压缩机W
压缩机外壳 → PE接地
3. 室内外通讯（双CPU机型）
- 4芯线：24V电源+通讯线
- 功能：室内机发启停指令、室外机回传相序/故障信号
三、关键：相序保护（必看）
- 涡旋压缩机严禁反转，反转会烧机
- 外机有相序检测板：相序错/缺相→锁机报故障
- 纠正：断电→任意对调两根相线→重测
四、标准接线步骤（安全优先）
- 断电验电：拉总闸，验电笔确认无电
- 线缆处理：剥8–10mm，多股线搪锡/压冷压端子
- 接线顺序：先接地→再接零线→最后接相线
- 紧固检查：扭力1.5–2.0N·m，轻拉不松
- 通电校验：相序表测正序；看风机转向、听压缩机异响
五、与单相空调区别（快速对照）

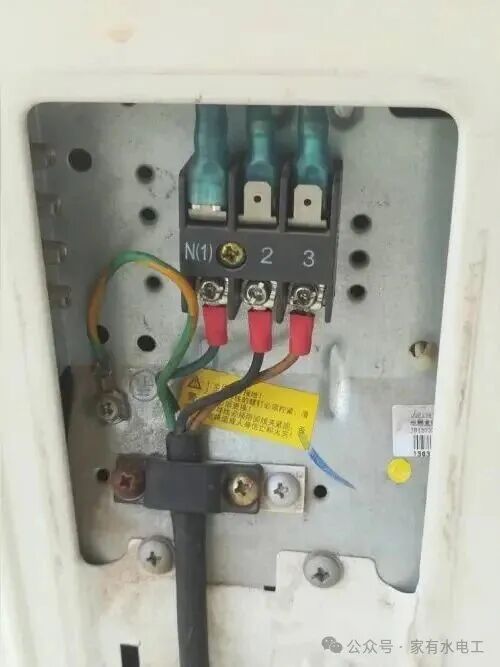

- 电源：单相220V（3线）；三相380V（5线）
- 压缩机：单相要启动/运行电容；三相无电容、直接启动
- 接触器：单相单/双极；三相三触点
- 保护：单相简单；三相相序+过流+高压+排气温度保护
六、常见错误与风险
- 零地接反：控制板烧、漏电跳闸
- 相序错：压缩机反转、异响、烧机
- 缺相：电流飙升、接触器/压缩机烧毁
- 接地不良：漏电触电风险
七、检修小技巧
- 三相压缩机绕组：U-V、V-W、W-U阻值相等（约3Ω）
- 阻值不等/无穷大/零：绕组故障
