为什么高端红外系统要看MRTD？ 从NETD、空间分辨率到真实目标识别能力一次讲清楚
|
红外热像仪到底选短焦、中焦还是长焦？ 视场角、距离和空间分辨率一次讲清楚 红外镜头为什么这么贵？ 锗、硫系玻璃、F数、镀膜和无热化设计一次讲清楚 很多人评价红外热像仪，喜欢看两个参数： 分辨率是多少？NETD是多少？ 比如640×512、1280×1024，NETD≤50mK、≤30mK，听起来已经很专业。 但在高端红外系统里，尤其是防务、边海防、遥感、车载夜视、无人机载荷、远距离监控等场景中，只看这些还不够。 因为用户真正关心的不是实验室里一个参数有多漂亮，而是： 远处目标能不能发现？ 目标轮廓能不能看清？ 人、车、船、设备能不能区分？ 低对比目标能不能从背景里分出来？ 系统在真实环境下到底有没有识别能力？ 这就引出了一个更系统级的指标： MRTD：Minimum Resolvable Temperature Difference 最小可分辨温差 它衡量的不是单个像素有多灵敏，而是整套红外系统在不同空间细节尺度下，能分辨多小的温差目标。 简单说： NETD更像是探测器和系统噪声能力； MRTD更接近真实目标能不能被看清。 所以，高端红外系统看MRTD，本质上是在问： 这套系统不是参数好不好看，而是真正在远距离、低对比、复杂背景下能不能识别目标。 一、先讲清楚：NETD解决的是“分不分得出温差” NETD全称是噪声等效温差。 它表示系统能够分辨多小的温度差。 例如： NETD≤80mK，说明系统大约能分辨0.08℃级别温差； NETD≤50mK，说明温差分辨能力更好； NETD≤30mK，说明弱温差细节表现更强； NETD≤20mK，通常属于较高灵敏度水平。 NETD越低，图像中细微温差越容易被看见。 它对以下场景非常重要： 建筑保温缺陷； 设备早期温升； 人体、动物、车辆弱温差目标； 远距离低对比目标； 夜间复杂背景观察； 科研热过程分析。 但NETD有一个明显局限： 它主要描述“温差灵敏度”，不直接描述“目标能不能被看清” 一台热像仪NETD很低，说明它对温差很敏感。 但如果镜头解析力不够、焦距不合适、目标像素覆盖不足、图像模糊、算法过度平滑，那么真实目标仍然可能看不清。 也就是说： NETD好，说明系统能感知微弱温差； 但不代表系统一定能分辨复杂目标细节。

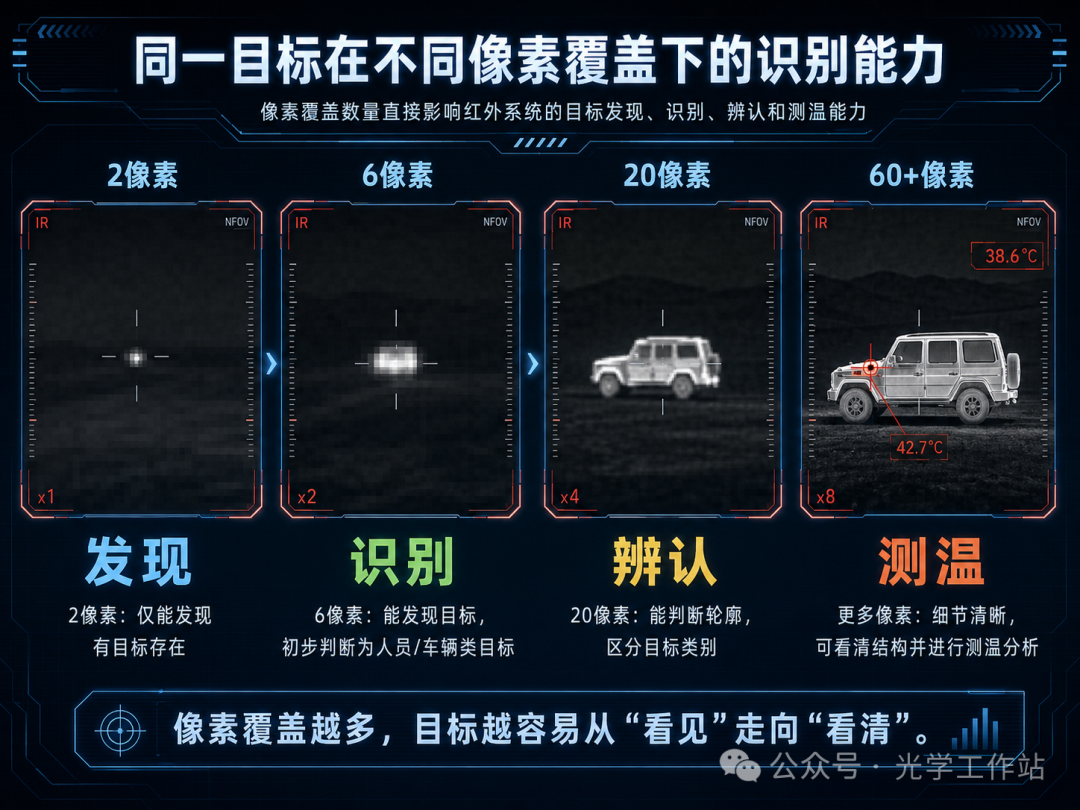

二、分辨率解决的是“有多少像素”，也不是全部 分辨率指红外探测器有多少像元。 比如： 384×288； 640×512； 1024×768； 1280×1024。 分辨率越高，理论上图像采样点越多，空间细节越丰富。 但同样有一个问题： 分辨率高，不等于目标一定清楚 因为真实系统中，目标能不能看清，还取决于： 镜头焦距； 视场角； 像元间距； 镜头MTF； 光学像差； 对焦状态； 大气扰动； 目标与背景温差； 图像算法； 显示系统； 观察者判断。 同样640×512： 配短焦镜头，适合大范围搜索，但远处小目标很小； 配长焦镜头，远处目标更大，但视场变窄； 配高质量镜头，边缘细节清晰； 配低质量镜头，像素再多也可能糊。 所以，分辨率只是“采样数量”，不是“实际识别能力”。 三、空间分辨率：目标到底占多少像素？ 高端红外系统真正关心的是目标在图像中占多少像素，以及这些像素能不能形成可识别结构。 例如，一个远处人员目标： 只占2个像素：可能只是一个亮点； 占6个像素：可能知道那里有人形目标； 占20个像素：可能看出人体轮廓； 占更多像素：才可能判断姿态、动作和细节。 对于车辆、船只、无人机、火点、电力接头等目标也是一样。 所以，真实目标识别不是只看温差，也不是只看总像素数，而是看： 目标尺寸、目标距离、镜头焦距、探测器分辨率共同决定的目标像素覆盖。 这也是为什么红外系统会区分： 探测距离； 识别距离； 辨认距离； 测温距离。 这些距离不是一个概念。 能发现一个热斑，不代表能识别目标； 能识别目标轮廓，不代表能看清细节； 能看清目标，不代表能准确测温。

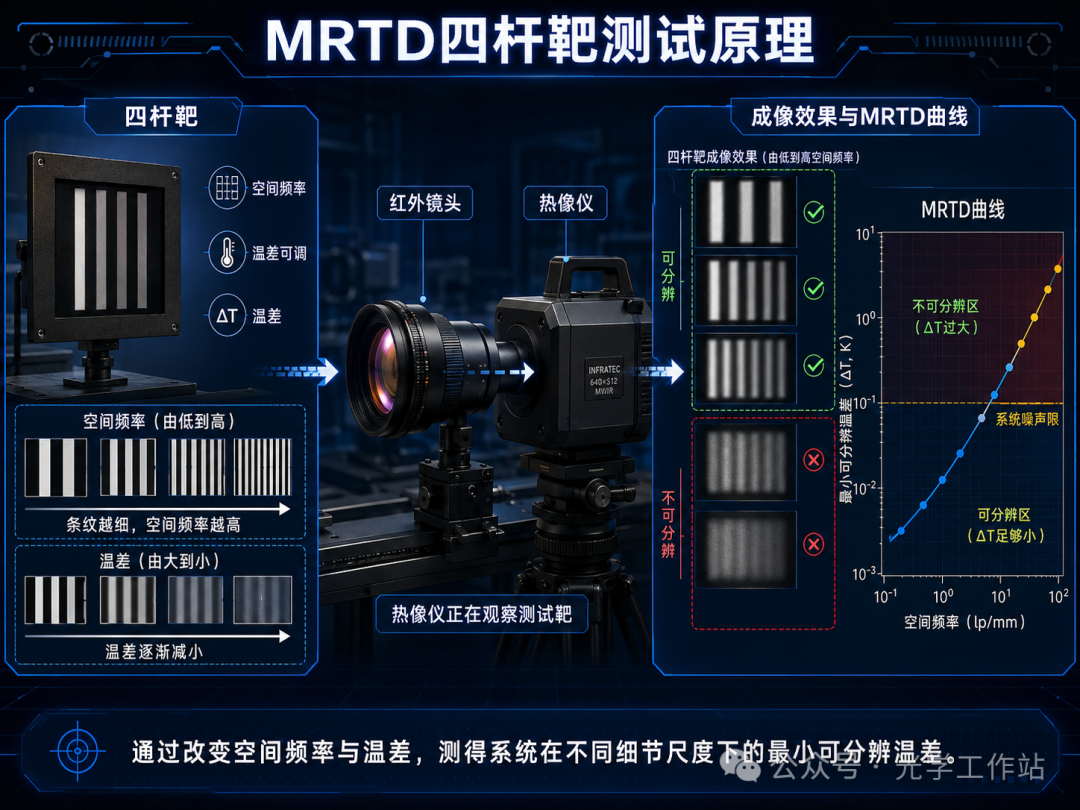

四、MRTD到底是什么？ MRTD全称是： Minimum Resolvable Temperature Difference 最小可分辨温差 它通常用于评价红外成像系统在不同空间频率下的综合成像能力。 可以简单理解为： 给系统看一个冷热条纹目标，在条纹越来越细、温差越来越小时，观察者还能不能分辨出条纹。 如果某个系统在很小温差下，仍然能分辨较细的条纹，说明它的综合成像能力强。 如果条纹稍微变细或温差稍微降低，画面就糊成一片，说明系统实际分辨能力有限。 MRTD测试通常会用类似四杆靶、条纹靶等目标，让红外系统观察不同空间频率、不同温差的测试图案。 它关心的是： 目标温差； 条纹宽度； 空间频率； 光学成像质量； 探测器噪声； 图像处理； 显示效果； 人眼或算法识别能力。 所以MRTD不是单纯探测器指标，而是整机指标。

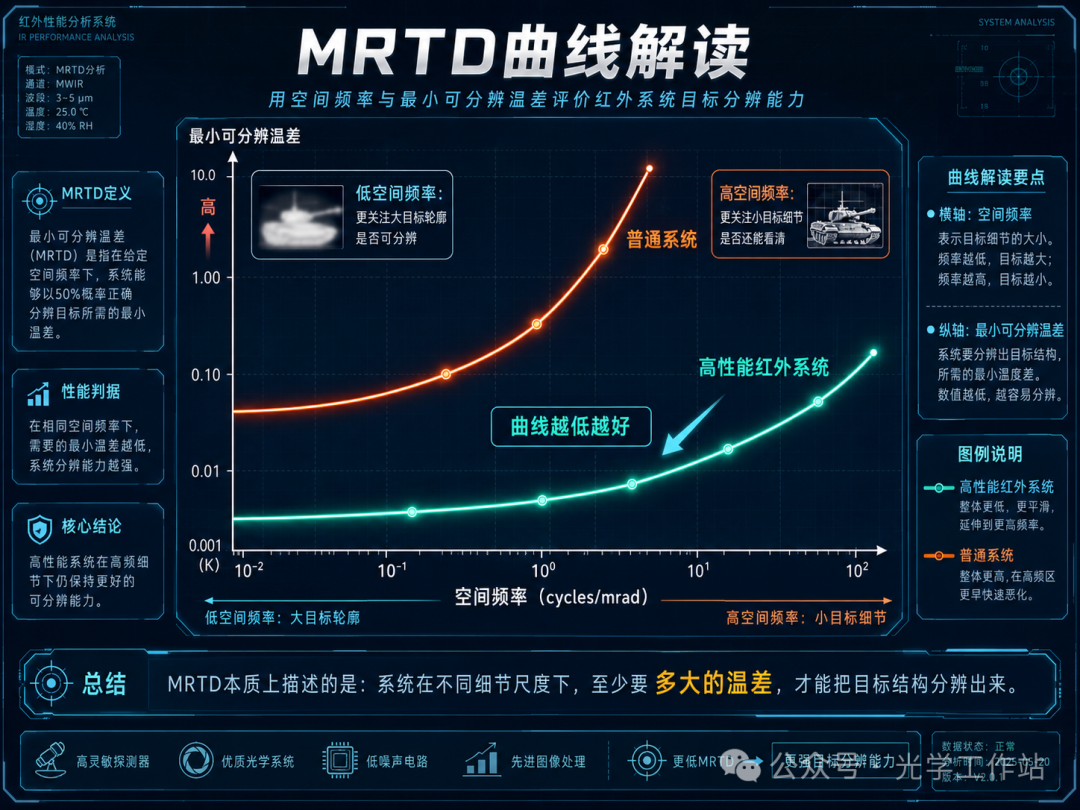

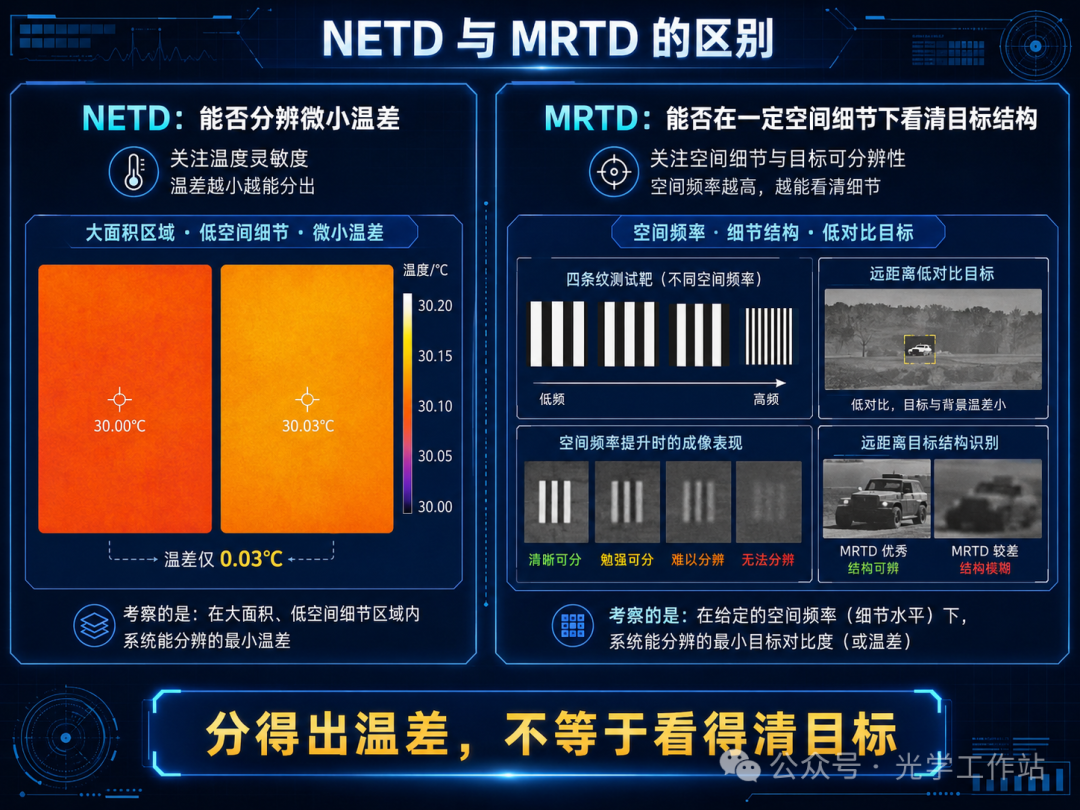

五、MRTD为什么比NETD更接近真实应用？ NETD更像是回答： 系统能不能感受到微小温差？ MRTD更像是回答： 系统能不能把有空间结构的低温差目标看清楚？ 真实目标从来不是一个均匀大平面。 它有形状、边缘、纹理、尺寸和背景干扰。 比如远处一辆车，不只是一个温度块，而是： 车身轮廓； 车轮位置； 发动机热区； 车窗冷区； 背景地面； 天空或建筑背景。 如果系统只是在大面积均匀目标上NETD很好，但空间细节表现差，真实识别仍然会受限。 MRTD把温差能力和空间分辨能力放在一起考察，因此更接近高端应用中的真实问题。 这就是为什么防务、边海防、远距离监控、车载夜视等系统更重视MRTD。 因为这些应用关心的是： 在真实距离下，低对比目标能不能被看清，而不是实验室里一个单点噪声指标有多好。 六、MRTD曲线怎么看？ MRTD通常不是一个单独数字，而是一条曲线。 横轴通常可以理解为空间频率，也就是目标细节有多密。 纵轴是最小可分辨温差，也就是需要多大的温差才能看清该空间频率下的目标。 可以这样理解： 低空间频率 代表目标结构比较粗，比如宽条纹、大目标、大轮廓。 这类目标比较容易分辨，所需温差较低。 高空间频率 代表目标结构比较细，比如窄条纹、小目标、细节边缘。 这类目标更难分辨，需要更大的温差，或者更好的光学和探测器性能。 一条优秀的MRTD曲线，通常意味着： 在较低空间频率下，所需温差很小； 在较高空间频率下，仍然保持较好的分辨能力； 曲线整体更低，说明系统能在更小温差下分辨目标； 曲线延伸更远，说明系统能处理更细空间细节。 简单说： MRTD曲线越低越好，越能延伸到高空间频率越好。
七、MRTD受到哪些因素影响？ MRTD是系统级指标，所以它受到很多环节影响。 1. 探测器NETD NETD越低，系统噪声越小，弱温差目标越容易看见。 但NETD只是基础。 如果后面的光学和空间分辨能力跟不上，MRTD仍然可能不好。 2. 镜头MTF MTF表示光学系统传递空间细节的能力。 镜头MTF越好，目标边缘和细节保留越好。 如果镜头本身把细节糊掉，探测器再好也很难恢复真实目标结构。 3. 焦距和视场角 焦距决定目标在焦平面上成像多大。 同一个目标，在长焦镜头下覆盖更多像素，更容易分辨。 但长焦视场变窄，搜索效率降低。 4. 像元间距和采样 像元间距越小，在同样焦距下空间采样越细。 但像元变小后，单个像元收集能量减少，对探测器灵敏度、F数和算法提出更高要求。 5. F数和通光量 |
