主变油面和绕组温计上K1,K2,K3的结构和作用 | 干货分享

时间:2026-07-04作者:电气应用

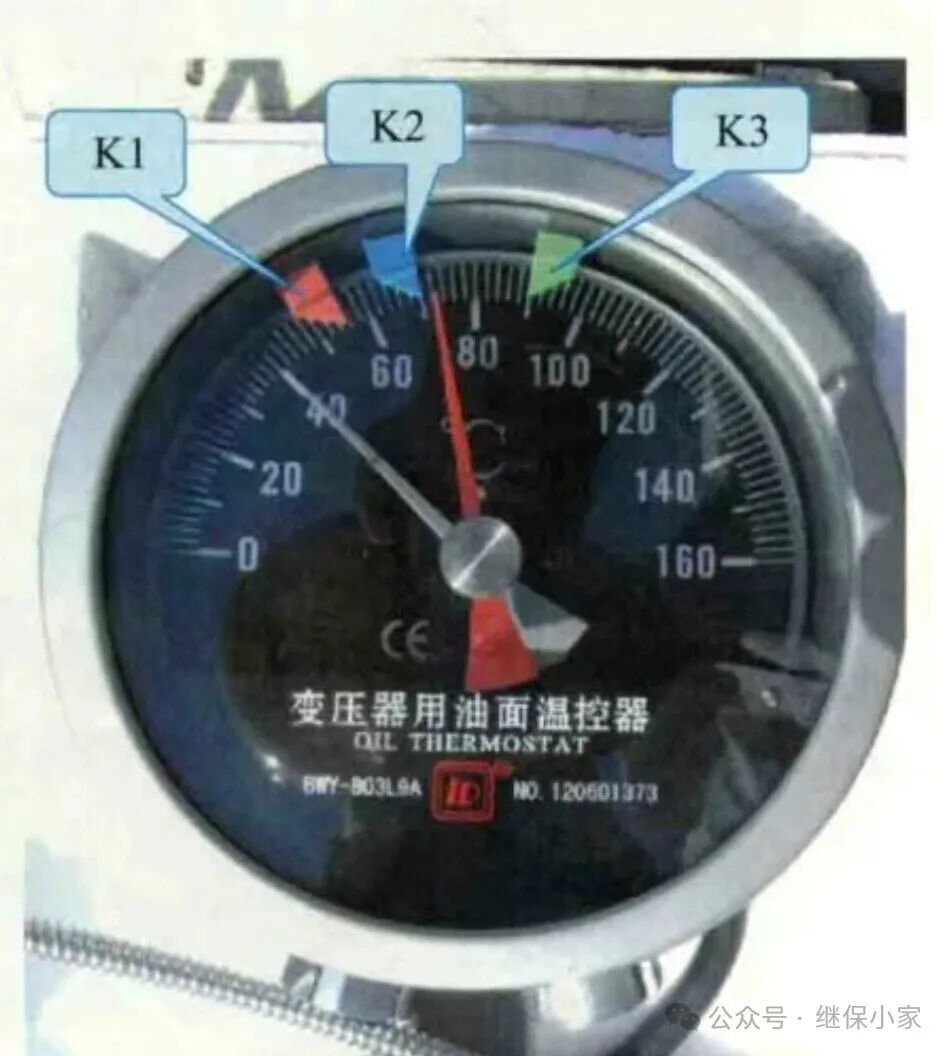

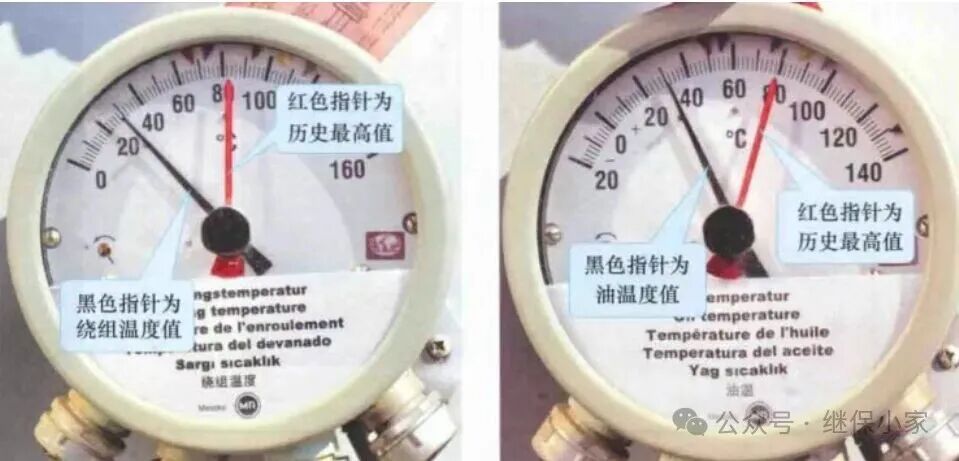

变压器油温表具备三组可调的控制开关,允许用户根据具体需求调整温度设定。设定误差为±3℃,确保了测量的准确性。在温度设定点方面,标准配置的三个温度点分别是K1=55℃,K2=65℃,K3=80℃。

这些预设点有助于用户在不同的运行条件下,对变压器油的温度进行监控和保护。接点功率方面,对于交流电(AC),该仪器支持220V,3A的规格,而直流电(DC)则支持220V,50W的规格,提供了广泛的适用性。

这些设定点和接点功率的配置,使得变压器油温显示仪能够适应多种工作环境。K1,K2,K3分别对应着不同的温度阈值,用于触发特定的报警或保护机制。

例如,当油温达到K1设定值时,系统会发出警报,提醒操作人员注意油温上升的趋势;而达到K2设定值时,则可能启动冷却系统;当油温进一步升高至K3设定值时,系统将采取更为严格的保护措施,以避免变压器因过热而受损。

变压器温度的安全标准

‌绝缘材料等级决定限值‌(基于国际电工标准IEC):

A级绝缘:最高105°C(温升≤60K),油浸式常用。‌‌

F级绝缘:最高155°C(温升≤100K),主流干式变压器采用。‌‌

H级绝缘:最高180°C(温升≤125K),高性能干式变压器适用。‌‌

运行安全阈值‌:

油浸式:上层油温≤95°C(绕组≤105°C),日常建议≤85°C防油劣化。‌‌
